Półki przestawne, System 32¶

Półki przestawne stoją na podpórkach w rzędach otworów Ø5 co 32 mm. W tym rozdziale wybierzesz podparcie półek, zobaczysz, gdzie EFS wierci rzędy otworów i jak półki przyciągają się do rastra. Na końcu są komory między przegrodami oraz podpórki na liście okuć i w cenie.

Film: C03 Półki przestawne, System 32

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Zanim zaczniesz¶

Otwórz projekt z szafką, która ma co najmniej jedną półkę poziomą. Jak dodaje się półki i co oznaczają pola sekcji Półki, wyjaśnia rozdział Jak zbudowana jest szafka.
Pole Podparcie półek jest widoczne tylko wtedy, gdy szafka ma półkę poziomą. Szafka narożna nie ma półek przestawnych.
Wnętrze zobaczysz, gdy otworzysz drzwi klawiszem O albo ukryjesz fronty skrótem Shift+F. Otwory zobaczysz w prześwietleniu, klawisz Alt+Z.

Uwaga

Fronty ukryte skrótem Shift+F nie trafiają do listy formatek, PDF, DXF, na etykiety, do oferty ani na render. Przed eksportem przywróć je ikoną frontów w nagłówku rzutni 3D.

Przebieg pracy z filmu¶

W filmie jest gotowa kuchnia, w której Okucia projektu są ustawione na półki przestawne z otworami wokół półek. Szafka górna Dwudrzwiowa (800 × 350 × 720 mm) ma dwie półki.

Kliknij płytę szafki i otwórz kartę EFS - Szafka.
Otwórz sekcję Półki. W polu Podparcie półek jest Przestawne, System 32, wokół półek. Zobacz Podparcie półek.

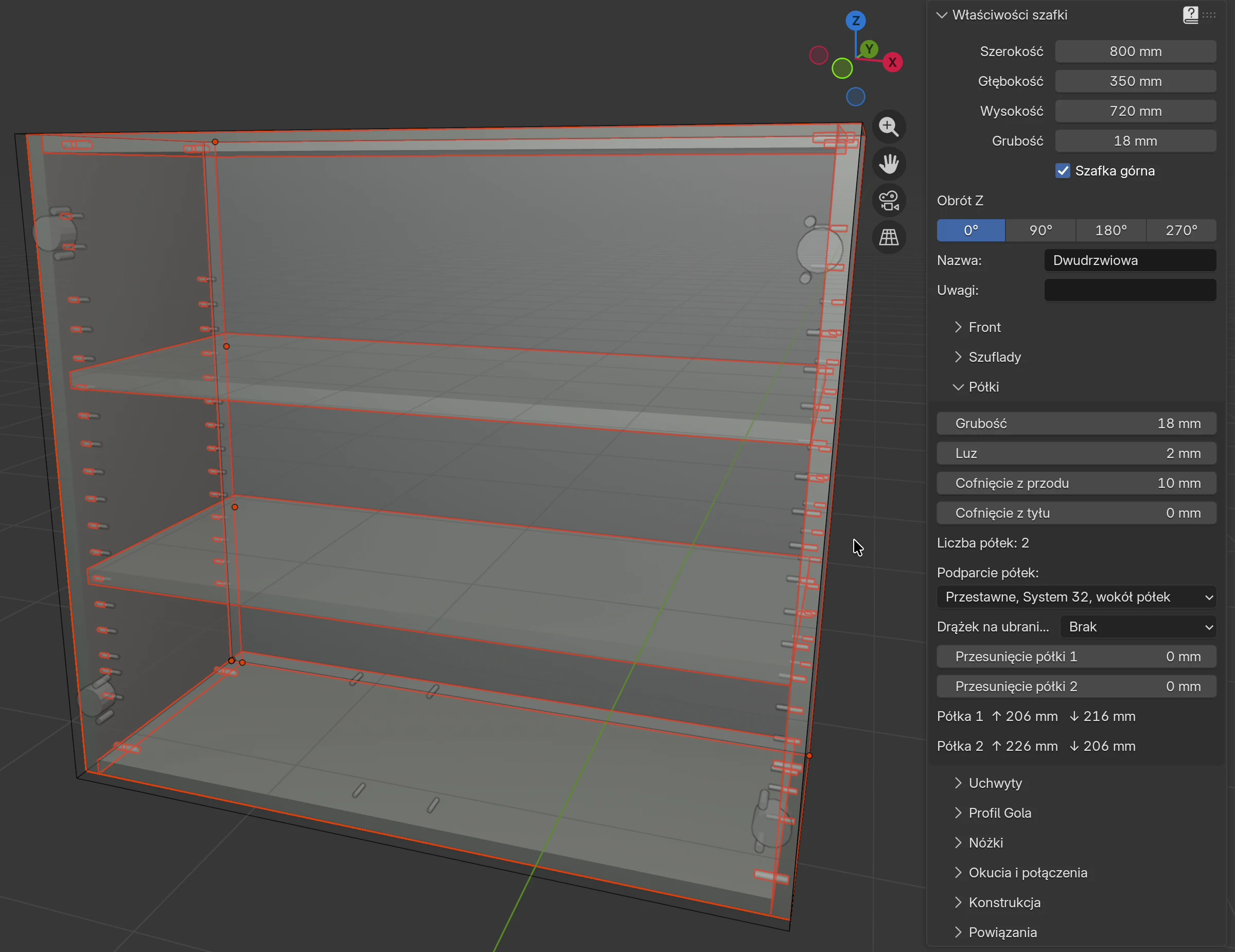

Naciśnij Alt+Z, aby włączyć prześwietlenie. W obu bokach widać dwa rzędy otworów, przedni i tylny, wokół każdej półki. Zobacz Rzędy otworów.

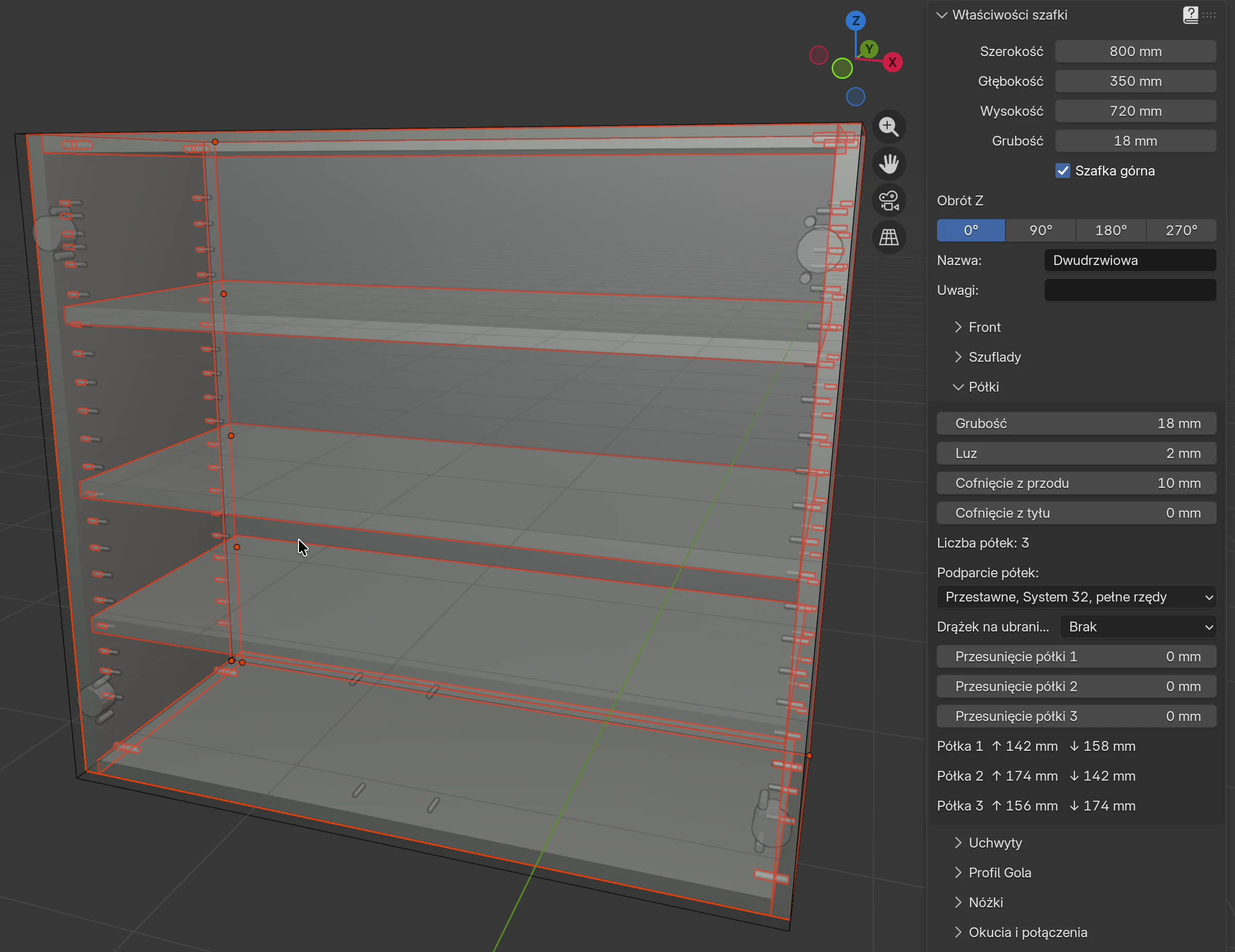

W polu Podparcie półek wybierz Przestawne, System 32, pełne rzędy. Otwory biegną teraz przez całą wysokość boku.
Naciśnij Shift+H, aby dodać nową półkę poziomą. Najniższa półka zostaje na miejscu, a pozostałe przyciągają się do rastra 32 mm. Zobacz Półki na rastrze.

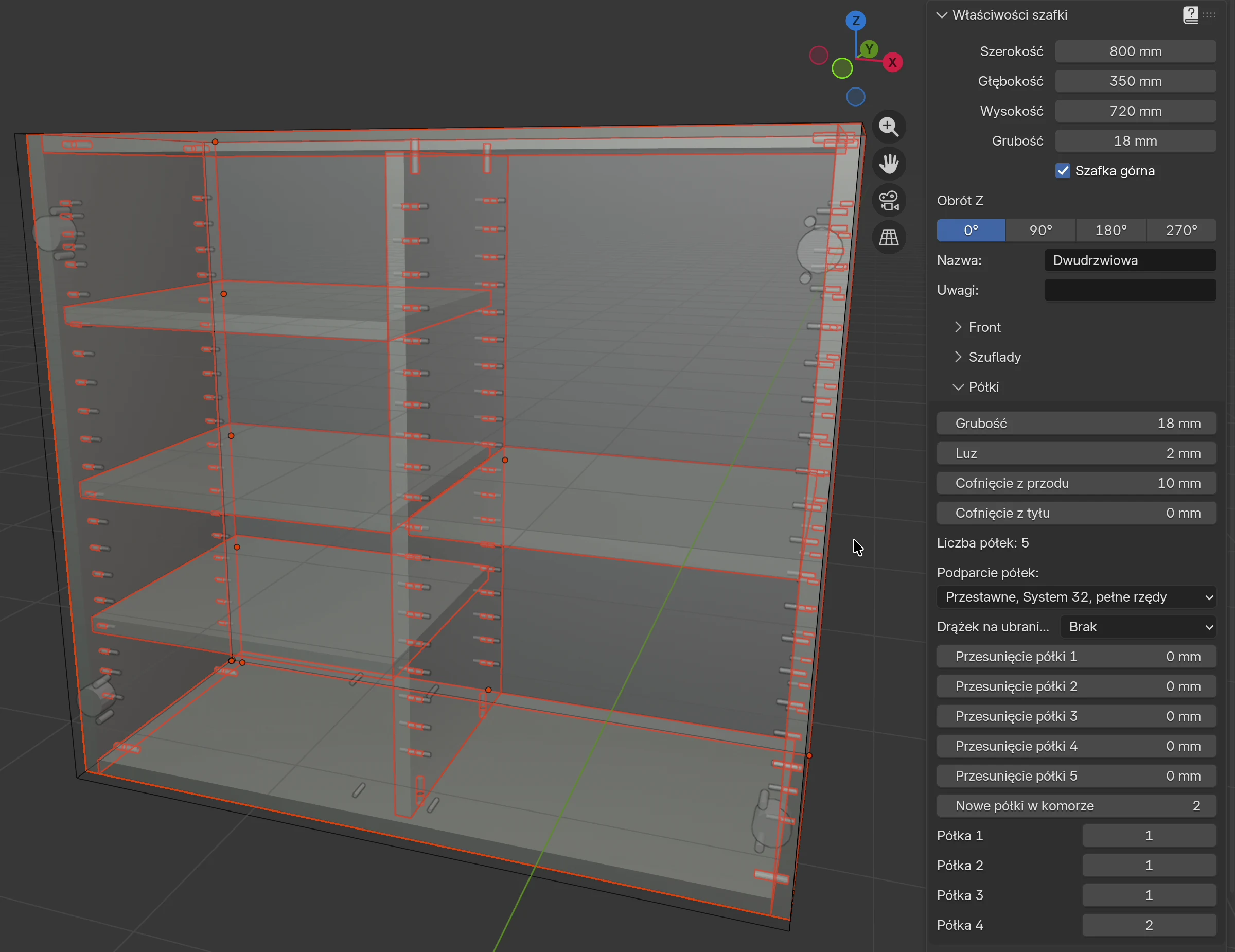

Naciśnij Shift+V, aby dodać półkę pionową (przegrodę). Szafka ma teraz dwie komory.
W polu Nowe półki w komorze wpisz 2 i naciśnij Enter. Naciśnij Shift+H: nowa półka trafia do prawej komory. Przegroda też dostaje otwory. Zobacz Komory i przegrody.
Na karcie EFS otwórz panel Kosztorys. Na liście jest wiersz Podpórka półki. Zobacz Podpórki na liście okuć i w cenie.

Podparcie półek¶

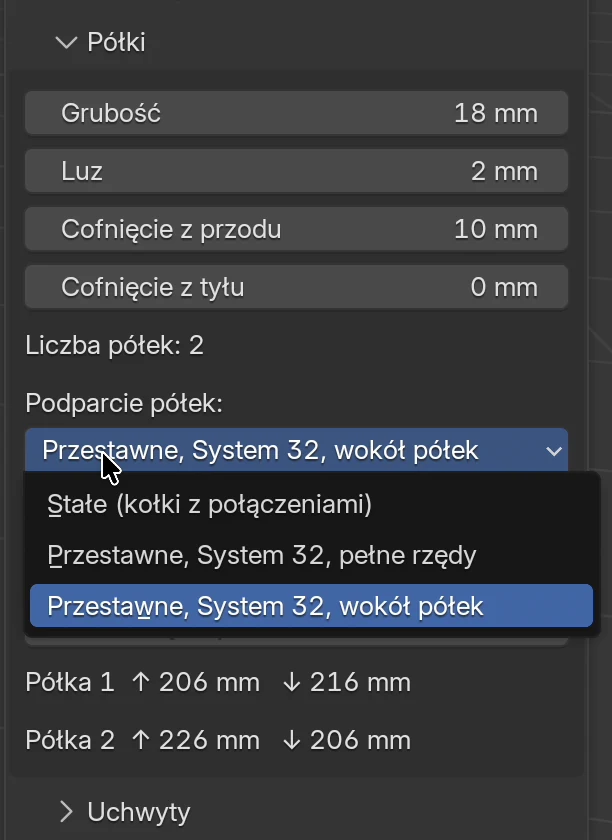

Pole Podparcie półek w sekcji Półki decyduje, jak są trzymane półki. To samo pole jest w panelu Okucia projektu.

Opcja	Co otrzymujesz	Otwory na podpórki	Połączenie półki z bokiem
Stałe (kołki z połączeniami)	Półki stoją dokładnie tam, gdzie je ustawisz, w równych odstępach i z wpisanym przesunięciem. Domyślnie.	Brak	To samo połączenie co w korpusie: kołki, konfirmat lub minifix z pola Rodzaj połączeń. Przy Rodzaj połączeń: Brak półka nie ma połączenia.
Przestawne, System 32, pełne rzędy	Półki leżą na podpórkach. Otwory biegną przez całą wysokość boku, więc klient może przestawić półkę w dowolne miejsce.	Dwa rzędy na całą wysokość	Bez kołków i innych połączeń w półkach
Przestawne, System 32, wokół półek	Półki leżą na podpórkach. Otwory są tylko wokół każdej półki, więc bok wygląda czyściej.	Dwa rzędy, siedem otworów wokół każdej półki	Bez kołków i innych połączeń w półkach

Gdy zmienisz opcję, EFS od razu przestawia półki, wierci otwory i zmienia kołki. Gdy wrócisz do Stałe (kołki z połączeniami), otwory znikają, a półki znów dostają połączenia.

Gdzie się wybiera¶

Miejsce	Na co wpływa
Karta EFS - Szafka, sekcja Półki, pole Podparcie półek	Tylko na tę szafkę. Pole jest widoczne tylko wtedy, gdy szafka ma półkę poziomą.
Karta EFS, panel Okucia projektu, sekcja Półki, pole Podparcie półek	Na nowe szafki i szablony. Istniejące szafki zmieniasz przyciskiem Zastosuj do wszystkich lub Zastosuj do wybranych: półki przyciągają się do rastra i dostają otwory, tak jak po zmianie pola w szafce. Zobacz Okucia projektu.

Okucia projektu są też zapisywane w Moje ustawienia, więc nowy projekt może od razu zaczynać z półkami przestawnymi. Zobacz Szybsza praca.

Informacja

Szablony Szafa dwudrzwiowa, drążek, Szafa z szufladami, Szafa trzydrzwiowa i Szafa do przedpokoju zawsze mają półki stałe. Podparcie półek z Okuć projektu ich nie zmienia. Pozostałe szablony dostają Podparcie półek z Okuć projektu. W tych szafach włącz półki przestawne w sekcji Półki albo przyciskiem Zastosuj do wybranych.

Wymiary Systemu 32¶

Wymiar	Wartość
Średnica otworu	5 mm
Głębokość otworu	12 mm; w przegrodzie najwyżej połowa grubości przegrody minus 0,5 mm (8,5 mm w przegrodzie 18 mm)
Rozstaw otworów w rzędzie	32 mm
Przedni rząd	37 mm od przedniej krawędzi boku
Tylny rząd	37 mm przed plecami
Odstęp od krawędzi	Otwory co najmniej 40 mm nad wieńcem dolnym i 40 mm pod wieńcem górnym
Otwór pod podpórkę	4 mm pod spodem półki
Otwory wokół półki (wokół półek)	Otwór pod podpórkę oraz trzy otwory nad nim i trzy pod nim
Podpórki na półkę	4

Dla zaawansowanych

Wymiary są w katalogu shelf_supports.json, tak jak dla zawiasów i prowadnic. Własne wymiary zapisz w pliku o tej samej nazwie w folderze user_hardware w folderze użytkownika (zobacz Gdzie są dane). Wpis z kluczem SYSTEM32 lub SYSTEM32_ZONE zastępuje dostarczoną opcję, a wpis z nowym kluczem dodaje do menu nową opcję. Każdy system przestawny musi mieć średnicę i głębokość otworu, rozstaw, oba rzędy, odstęp od krawędzi, odległość otworu pod półką i liczbę podpórek na półkę. EFS pomija wpis, w którym brakuje któregoś z tych wymiarów.

Rzędy otworów¶

EFS wierci dwa rzędy otworów w wewnętrznym licu obu boków: przedni i tylny. Raster przechodzi przez otwór 4 mm pod najniższą półką, co 32 mm w górę i w dół.

Gdzie są rzędy:

Przód i tył. Przedni rząd jest 37 mm od przedniej krawędzi boku. Tylny rząd jest 37 mm przed plecami. Gdy plecy są w rowku lub we wręgu, tylny rząd przesuwa się do przodu razem z plecami. Szafka bez pleców ma tylny rząd 37 mm od tylnej krawędzi boku.
Dół i góra. Odstęp 40 mm od krawędzi jest mierzony od górnego lica wieńca dolnego i od spodu wieńca górnego. Gdy wieniec dolny jest podniesiony (Odsadzenie wieńca dolnego), otwory zaczynają się nad nim. Jeśli szafka nie ma wieńca górnego (np. ma poprzeczki), odstęp jest mierzony od górnej krawędzi boku.
Otwory prowadników. Prowadnik zawiasu jest 37 mm od przedniej krawędzi, w tym samym rzędzie. EFS pomija otwór pod podpórkę, który wypadłby za blisko otworu prowadnika lub otworu prowadnicy.

Pełne rzędy¶

Przy Przestawne, System 32, pełne rzędy otwory biegną od pierwszego punktu rastra co najmniej 40 mm nad wieńcem dolnym do ostatniego punktu co najmniej 40 mm pod wieńcem górnym. Pierwszy otwór jest więc między 40 a 72 mm nad wieńcem dolnym, zależnie od tego, gdzie jest najniższa półka.

Wokół półek¶

Przy Przestawne, System 32, wokół półek EFS wierci tylko otwór pod podpórkę oraz trzy otwory nad nim i trzy pod nim. To siedem otworów na półkę w każdym rzędzie. Gdy półki są bliżej siebie niż siedem otworów, strefy się łączą i żaden otwór się nie powtarza. Odstęp 40 mm od krawędzi obowiązuje także tutaj.

Przykład¶

Szafka o wysokości 720 mm z płyt 18 mm z dwiema półkami (szafka z filmu):

Półki są na wysokości 234 i 458 mm nad dolną krawędzią szafki (spód półki).
Otwory pod podpórki są 4 mm niżej, na 230 i 454 mm.
Pełne rzędy: otwory od 70 do 646 mm, 19 w każdym rzędzie, 38 w boku.
Wokół półek: otwory od 134 do 550 mm, 14 w każdym rzędzie, 28 w boku.

Półki na rastrze¶

Półki przestawne leżą na podpórkach, więc każda musi być na rastrze. EFS robi to sam:

Półki są rozłożone w równych odstępach, jak półki stałe, z przesunięciem z pola Przesunięcie półki.
Najniższa półka zostaje na miejscu.
Każda inna półka przyciąga się do najbliższego punktu rastra 32 mm, liczonego od najniższej półki. Półka przesuwa się najwyżej o 16 mm w górę lub w dół.

W filmie: szafka ma dwie półki oddalone o 234 mm. Gdy włączysz System 32, górna półka przyciąga się 10 mm niżej, na 7 × 32 = 224 mm od dolnej. W sekcji Półki odstępy zmieniają się z Półka 1 ↑ 216 mm ↓ 216 mm na Półka 1 ↑ 206 mm ↓ 216 mm i Półka 2 ↑ 226 mm ↓ 206 mm.

Każda nowa półka (Shift+H) przestawia wszystkie półki szafki: rozkładają się w równych odstępach, a potem znów przyciągają się do rastra.

Przesunięcie półki¶

Pola Przesunięcie półki 1 … Przesunięcie półki 10 działają też z półkami przestawnymi, ale wynik przyciąga się do rastra:

Przesunięcie najniższej półki przesuwa cały raster i wszystkie otwory. Pozostałe półki przyciągają się do najbliższego punktu nowego rastra.
Przesunięcie pozostałych półek działa w krokach co 32 mm. EFS zaokrągla je do najbliższego punktu rastra, więc przesunięcie mniejsze niż 16 mm nie rusza półki.
Jeśli przesuniesz półkę poniżej tej, która dotąd była najniższa, staje się ona najniższa i raster zaczyna się od niej.

Wskazówka

Obserwuj odstępy w wierszach Półka 1 ↑ … mm ↓ … mm pod polami przesunięcia. To wolne przestrzenie nad i pod każdą półką, po zaokrągleniu do rastra.

Półka, która nie leży na podpórkach¶

Półka musi zakrywać oba rzędy otworów: podpórka musi wchodzić co najmniej 3 mm pod półkę, z przodu i z tyłu. Gdy półka jest cofnięta za daleko, Kontrola projektu (karta EFS, panel Eksport) zgłasza:

Półka 'Półka pozioma' (Nazwa szafki) nie leży na podpórkach: zmniejsz jej cofnięcie z przodu lub z tyłu.

Cofnięcie w komunikacie oznacza pola Cofnięcie z przodu i Cofnięcie z tyłu w sekcji Półki. Przy domyślnych rzędach na 37 mm półka leży na podpórkach, dopóki oba cofnięcia wynoszą najwyżej 34 mm.

Kliknij ikonę na końcu wiersza komunikatu (Pokaż w scenie): EFS wybiera tę półkę i przybliża do niej widok.
W sekcji Półki zmniejsz Cofnięcie z przodu lub Cofnięcie z tyłu do 34 mm lub mniej.
Kliknij ponownie Kontrola projektu.

Kontrola sprawdza tylko półki, które mają otwory 4 mm pod sobą.

Otwory mają 12 mm głębokości, więc bok musi mieć co najmniej 14,5 mm grubości. Dla boku 13 lub 14 mm Kontrola projektu zgłasza Otwór Ø5×12 w '…' (…) zostawia tylko … mm materiału. Szczegóły kontroli są w rozdziale Pakiet produkcyjny i zamówienie u dostawcy.

Komory i przegrody¶

Półka pionowa (przegroda) dzieli szafkę na komory. Komory są liczone od lewej: lewa ma numer 1. Każda półka pozioma leży w jednej komorze i jest rozkładana razem z półkami tej komory.

Kliknij płytę szafki (nie półkę).
Naciśnij Shift+V lub kliknij Dodaj → Półka pionowa.
W sekcji Półki wpisz numer komory w polu Nowe półki w komorze i naciśnij Enter.
Naciśnij Shift+H. Nowa półka trafia do tej komory.
Aby przenieść półkę, która już jest w szafce, użyj jej pola Półka 1, Półka 2…: wpisz numer komory.

Opcja	Co robi	Domyślnie	Wartości
Nowe półki w komorze	Do której komory, licząc od lewej, trafi następna półka pozioma. Nie zmienia istniejących półek.	1	1–11
Półka 1, Półka 2…	Komora, w której leży ta półka pozioma. Półki są numerowane w kolejności dodania, bez przegród.	komora, do której dodano półkę	1–11

Pola są widoczne tylko wtedy, gdy szafka ma przegrodę. Jeśli wpiszesz liczbę większą niż liczba komór, półka trafia do skrajnej prawej komory.

Jak System 32 działa z komorami:

Otwory dostają tylko bok i przegroda, które ograniczają komorę z półkami. Pusta komora nie ma otworów.
Przegroda dostaje otwory z obu stron, gdy w obu sąsiednich komorach są półki. Otwory w przegrodzie są płytsze niż połowa jej grubości (8,5 mm w przegrodzie 18 mm), więc obie strony się nie spotykają.
Raster jest wspólny dla całej szafki: wszystkie półki, we wszystkich komorach, przyciągają się do rastra najniższej półki szafki.
Podpórki są liczone tak jak bez przegród: cztery na każdą półkę poziomą, we wszystkich komorach.

Informacja

Każda półka zapamiętuje numer z pola Nowe półki w komorze z chwili, gdy została dodana, a domyślnie jest to 1. Dlatego półki dodane przed pierwszą przegrodą stoją potem w lewej komorze. Rozmieść je polami Półka 1, Półka 2….

Uwaga

Numery w polach Przesunięcie półki i w polach Półka 1, Półka 2… nie są takie same. Przesunięcie półki liczy też przegrody, w kolejności dodania, a Półka N liczy tylko półki poziome. W filmie przegroda została dodana jako czwarta, więc Półka 4 (pierwsza półka w prawej komorze) jest w polu Przesunięcie półki 5.

Komory w szafie, drążek w komorze i półki na czapki opisuje rozdział Szafa z komorami i drążkiem.

Podpórki na liście okuć i w cenie¶

EFS liczy cztery podpórki na każdą półkę poziomą szafki z półkami przestawnymi. Półki stałe nie mają podpórek.

Gdzie	Co jest napisane
Lista formatek w Excelu, karta Okucia, oraz strona okuć w PDF	Wiersz dla każdej szafki: Podpórka półki, Ø5, ilość. Na dole suma dla całego projektu. Zobacz Lista formatek i wymiar cięcia.
Zamówienie okuć (`order_hardware.csv`)	Suma podpórek w projekcie. Zobacz Pakiet produkcyjny i zamówienie u dostawcy.
Kosztorys (karta EFS)	Wiersz N × Podpórka półki z ceną.
Oferta	Podpórki wśród okuć. Zobacz Oferta dla klienta.

Cena podpórki jest w cenniku, na karcie Other, w wierszu SHELF_PIN_5. W domyślnym cenniku podpórka kosztuje 0,10 EUR. Jak zmienić cennik, wyjaśnia rozdział Rozkrój i ceny płyt.

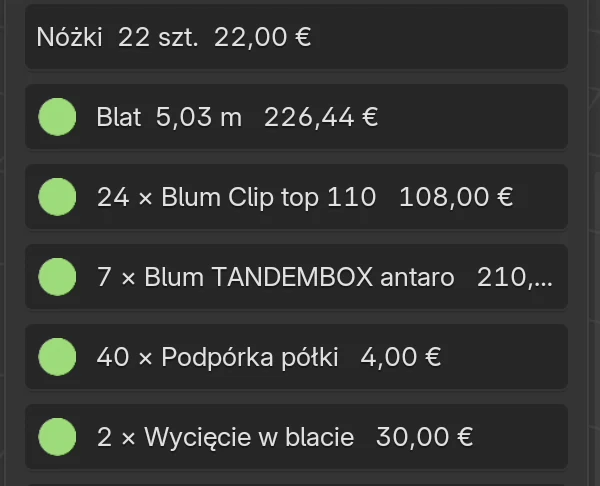

W filmie cała kuchnia ma dziesięć półek na podpórkach, więc Kosztorys pokazuje 40 × Podpórka półki, razem 4,00 EUR.

Otwory w DXF i na CNC¶

Otwory pod podpórki to zwykłe wiercenia w licu boku i przegrody. Trafiają do DXF, MPR, CIX i rysunków PDF tak jak inne wiercenia.

W DXF są na warstwie DRILL_D5_P12, a w przegrodzie 18 mm na warstwie DRILL_D5_P8.5.
Na rysunku płyty w PDF otwory są pomarańczowe, a legenda mówi Podpórka półki.

Warstwy, strony płyty i formaty CNC opisuje rozdział Wiercenia, DXF, MPR i CIX.

Częste problemy i rozwiązania¶

Nie widać pola Podparcie półek. Szafka nie ma półki poziomej. Dodaj ją skrótem Shift+H. Szafka narożna nie ma półek przestawnych.

Półka się przesunęła po włączeniu Systemu 32. Półki przyciągają się do rastra 32 mm, liczonego od najniższej półki. Przesunięcie wynosi najwyżej 16 mm. Jeśli potrzebny jest inny raster, przesuń najniższą półkę polem Przesunięcie półki.

Wpisane przesunięcie półki jej nie przesuwa. Przy półkach przestawnych przesunięcie działa w krokach co 32 mm. EFS zaokrągla przesunięcie mniejsze niż 16 mm z powrotem do tego samego punktu rastra. Wpisz 32, 64… mm.

Kontrola projektu zgłasza, że półka nie leży na podpórkach. Półka jest cofnięta o więcej niż 34 mm z przodu lub z tyłu. Zmniejsz Cofnięcie z przodu lub Cofnięcie z tyłu.

W przegrodzie nie ma otworów. Komora po tej stronie przegrody nie ma półek. Otwory pojawiają się tylko przy komorach z półkami.

Półka trafiła do niewłaściwej komory. Nowe półki w komorze wpływa tylko na następną nową półkę. Istniejącą półkę przenieś polem Półka N.

Na liście okuć nie ma podpórek półek. Szafka ma Stałe (kołki z połączeniami) albo szablon szafy miał półki stałe. Wybierz opcję przestawną w sekcji Półki.

Półki nadal mają kołki. Szafka ma półki stałe. Przy półkach przestawnych EFS sam usuwa kołki z półek.

Skróty w tym rozdziale¶

Klawisz	Działanie
`Shift`+`H`	Nowa półka pozioma w wybranej szafce
`Shift`+`V`	Nowa półka pionowa (przegroda) w wybranej szafce
`O`	Otwórz / zamknij drzwi i szuflady wybranej szafki
`Shift`+`F`	Ukryj fronty w scenie
`Alt`+`Z`	Prześwietlenie: widać otwory i kołki
`Enter`	Zatwierdza liczbę wpisaną w polu
`Ctrl`+`Z`	Cofa ostatnią czynność

Wszystkie skróty są w rozdziale Skróty klawiszowe.
