Pomične police, sustav 32

Pomične police stoje na nosačima u redovima rupa Ø5 na razmaku od 32 mm. U ovom poglavlju biraš nosače polica, vidiš gdje EFS buši redove rupa i kako police sjedaju na raster. Na kraju su pretinci između pregrada i nosači u popisu okova i cijeni.

Video: C03 Pomične police, sustav 32

Isti tok rada u videu od minutu i pol.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s elementom koji ima barem jednu vodoravnu policu. Kako se police dodaju i što znače polja okvira Police, piše u poglavlju Konstrukcija elementa.
• Polje Nosači polica vidi se tek kad element ima vodoravnu policu. Kutni element nema pomičnih polica.
• Unutrašnjost vidiš kad otvoriš vrata tipkom O ili sakriješ fronte tipkom Shift+F. Rupe vidiš u prozirnom prikazu, tipka Alt+Z.

Pazi

Fronte sakrivene tipkom Shift+F ne ulaze u krojnu listu, PDF, DXF, naljepnice, ponudu ni render. Prije izvoza ih vrati ikonom fronti u zaglavlju 3D pogleda.

Tok rada iz videa

U videu je gotova kuhinja kojoj su u Okovima projekta zadane pomične police oko polica. Gornji element Dvostruka vrata (800 × 350 × 720 mm) ima dvije police.

1. Klikni ploču elementa i otvori karticu EFS - Element.
2. Otvori okvir Police. Pod Nosači polica piše Pomične, sustav 32, oko polica. Vidi Nosači polica.
3. Pritisni Alt+Z za prozirni prikaz. U obje bočnice vidiš dva reda rupa, sprijeda i straga, oko svake police. Vidi Redovi rupa.
4. U polju Nosači polica izaberi Pomične, sustav 32, puni redovi. Rupe sada idu cijelom visinom bočnice.
5. Pritisni Shift+H za novu vodoravnu policu. Najniža polica ostane gdje je, a ostale sjednu na raster od 32 mm. Vidi Police na rasteru.
6. Pritisni Shift+V za okomitu policu (pregradu). Element dobije dva pretinca.
7. U polje Nove police u pretinac upiši 2 i pritisni Enter. Pritisni Shift+H: nova polica ide u desni pretinac. Rupe dobije i pregrada. Vidi Pretinci i pregrade.
8. U kartici EFS otvori Procjena troška. U popisu je redak Nosač police. Vidi Nosači u popisu okova i cijeni.

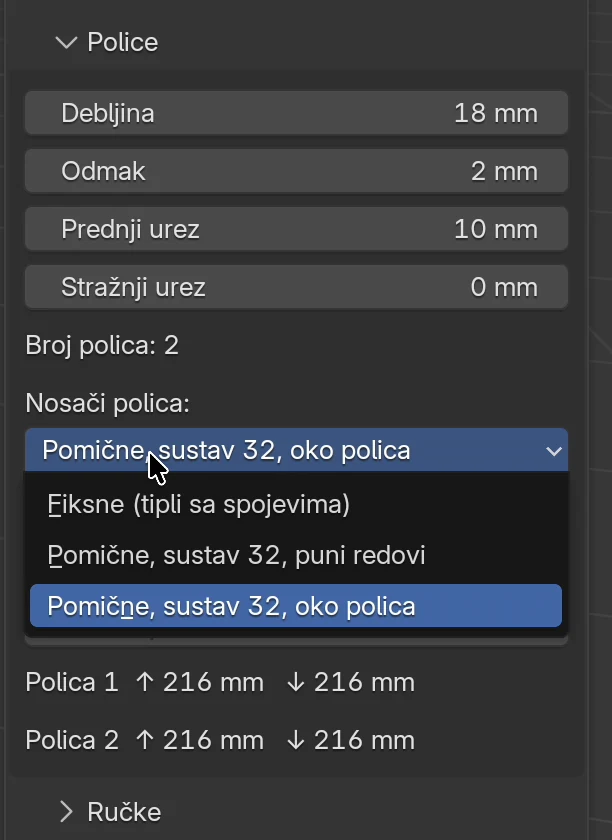

Nosači polica

Polje Nosači polica u okviru Police određuje kako police drže. Isto polje je u Okovima projekta.

Opcija	Što dobiješ	Rupe za nosače	Spoj police s bočnicom
Fiksne (tipli sa spojevima)	Police stoje točno gdje ih staviš, na jednakim razmacima i s pomakom koji upišeš. Zadano.	Nema	Isti spoj kao korpus: tipli, konfirmat ili minifix iz polja Vrsta spoja. Uz Vrsta spoja: Nema polica nema spoja.
Pomične, sustav 32, puni redovi	Police leže na nosačima. Rupe idu cijelom visinom bočnice, pa kupac policu može premjestiti bilo gdje.	Dva reda cijelom visinom	Nema tipli ni drugih spojeva u policama
Pomične, sustav 32, oko polica	Police leže na nosačima. Rupe su samo oko svake police, pa je bočnica čišća.	Dva reda, sedam rupa oko svake police	Nema tipli ni drugih spojeva u policama

Kad promijeniš opciju, EFS odmah preslaže police, buši rupe i mijenja tiple. Kad se vratiš na Fiksne (tipli sa spojevima), rupe nestanu, a police opet dobiju spojeve.

Gdje se bira

Mjesto	Na što djeluje
Kartica EFS - Element, okvir Police, polje Nosači polica	Samo na ovaj element. Polje se vidi tek kad element ima vodoravnu policu.
Kartica EFS, panel Okovi projekta, okvir Police, polje Nosači polica	Na nove elemente i predloške. Postojeće elemente mijenjaš gumbom Primijeni na sve ili Primijeni na odabrane: police sjednu na raster i dobiju rupe, kao kad polje promijeniš u elementu. Vidi Okovi projekta.

Okovi projekta spremaju se i u Moje postavke, pa novi projekt može odmah krenuti s pomičnim policama. Vidi Brži rad.

Napomena

Predlošci Ormar, 2 krila, šipka, Ormar s ladicama, Ormar, 3 krila i Hodnički ormar uvijek dolaze s fiksnim policama. Nosači polica iz Okova projekta ne mijenjaju ih. Ostali predlošci dobiju Nosače polica iz Okova projekta. Na tim ormarima pomične police uključi u okviru Police ili gumbom Primijeni na odabrane.

Mjere sustava 32

Mjera	Vrijednost
Promjer rupe	5 mm
Dubina rupe	12 mm; u pregradi najviše pola debljine pregrade minus 0,5 mm (8,5 mm u pregradi od 18 mm)
Razmak rupa u redu	32 mm
Prednji red	37 mm od prednjeg ruba bočnice
Stražnji red	37 mm ispred leđa
Rubni razmak	Rupe najmanje 40 mm iznad dna i 40 mm ispod gornje ploče
Rupa za nosač	4 mm ispod donje plohe police
Rupe oko police (oko polica)	Rupa za nosač i po tri rupe iznad i ispod nje
Nosača po polici	4

Za napredne

Mjere su u katalogu shelf_supports.json, kao kod šarki i klizača. Vlastite mjere upiši u datoteku istog imena u mapi user_hardware u svojoj korisničkoj mapi (vidi Gdje su tvoji podaci). Unos s ključem SYSTEM32 ili SYSTEM32_ZONE zamijeni isporučenu opciju, a unos s novim ključem doda novu opciju u izbornik. Svaki pomični sustav mora imati promjer i dubinu rupe, razmak, oba reda, rubni razmak, razmak rupe ispod police i broj nosača po polici. Unos bez neke od tih mjera EFS preskoči.

Redovi rupa

EFS buši dva reda rupa u unutarnju plohu obje bočnice: prednji i stražnji. Raster ide kroz rupu 4 mm ispod najniže police, svakih 32 mm gore i dolje.

Gdje redovi nastaju:

• Sprijeda i straga. Prednji red je 37 mm od prednjeg ruba bočnice. Stražnji red je 37 mm ispred leđa. Kad su leđa u utoru ili falcu, stražnji red se pomakne naprijed s leđima. Element bez leđa ima stražnji red 37 mm od stražnjeg ruba bočnice.
• Dno i vrh. Rubni razmak od 40 mm mjeri se od gornje plohe dna i od donje plohe gornje ploče. Kad je dno podignuto (Uvučenost donje strane), rupe počinju iznad njega. Ako element nema gornju ploču (npr. ima traverze), razmak se mjeri od gornjeg ruba bočnice.
• Rupe podložnih pločica. Pločica šarke sjeda 37 mm od prednjeg ruba, u isti red. Rupu za nosač koja bi pala preblizu rupi pločice šarke ili rupi klizača EFS izostavi.

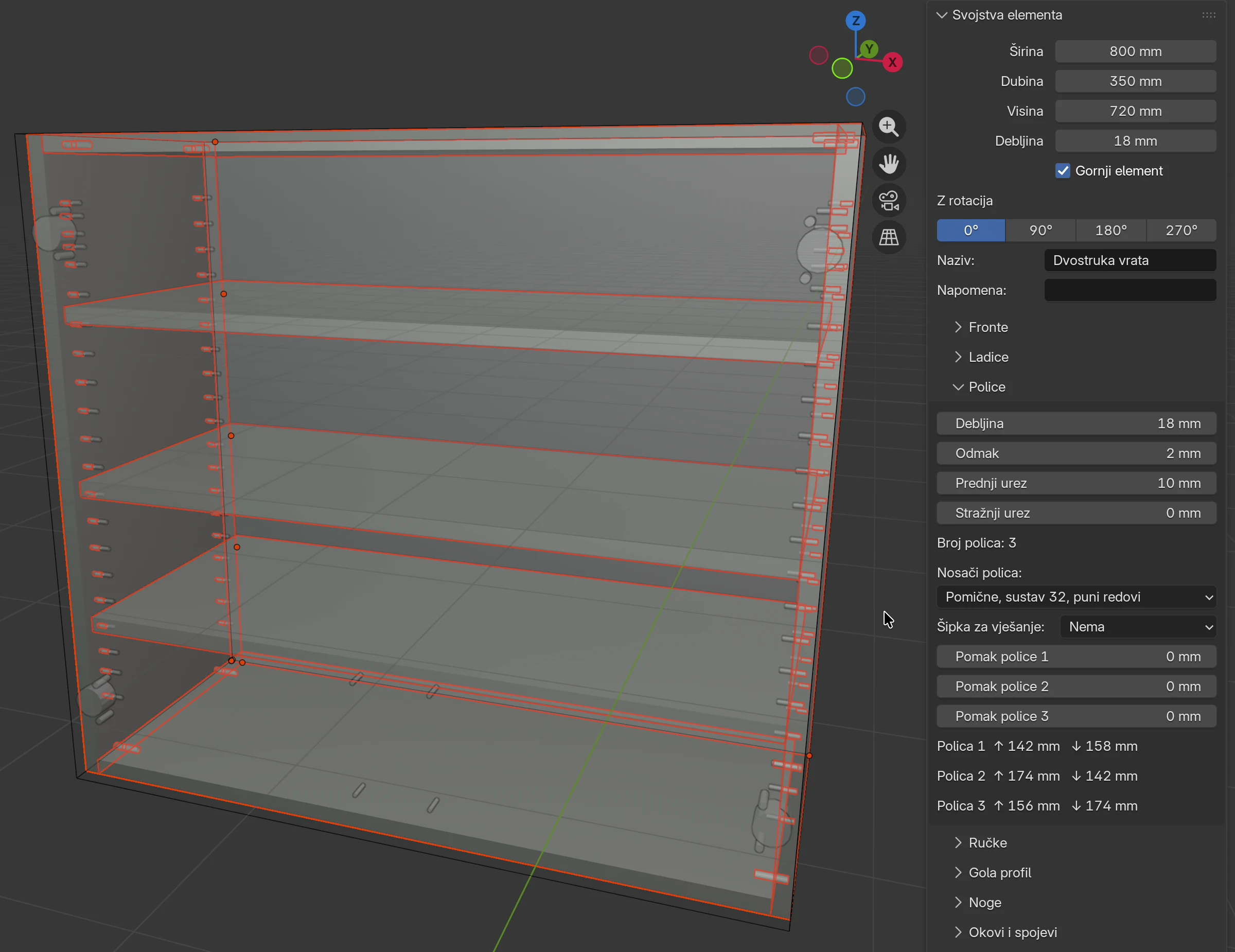

Puni redovi

Uz Pomične, sustav 32, puni redovi rupe idu od prve točke rastera barem 40 mm iznad dna do zadnje točke barem 40 mm ispod gornje ploče. Prva rupa je zato između 40 i 72 mm iznad dna, ovisno o tome gdje je najniža polica.

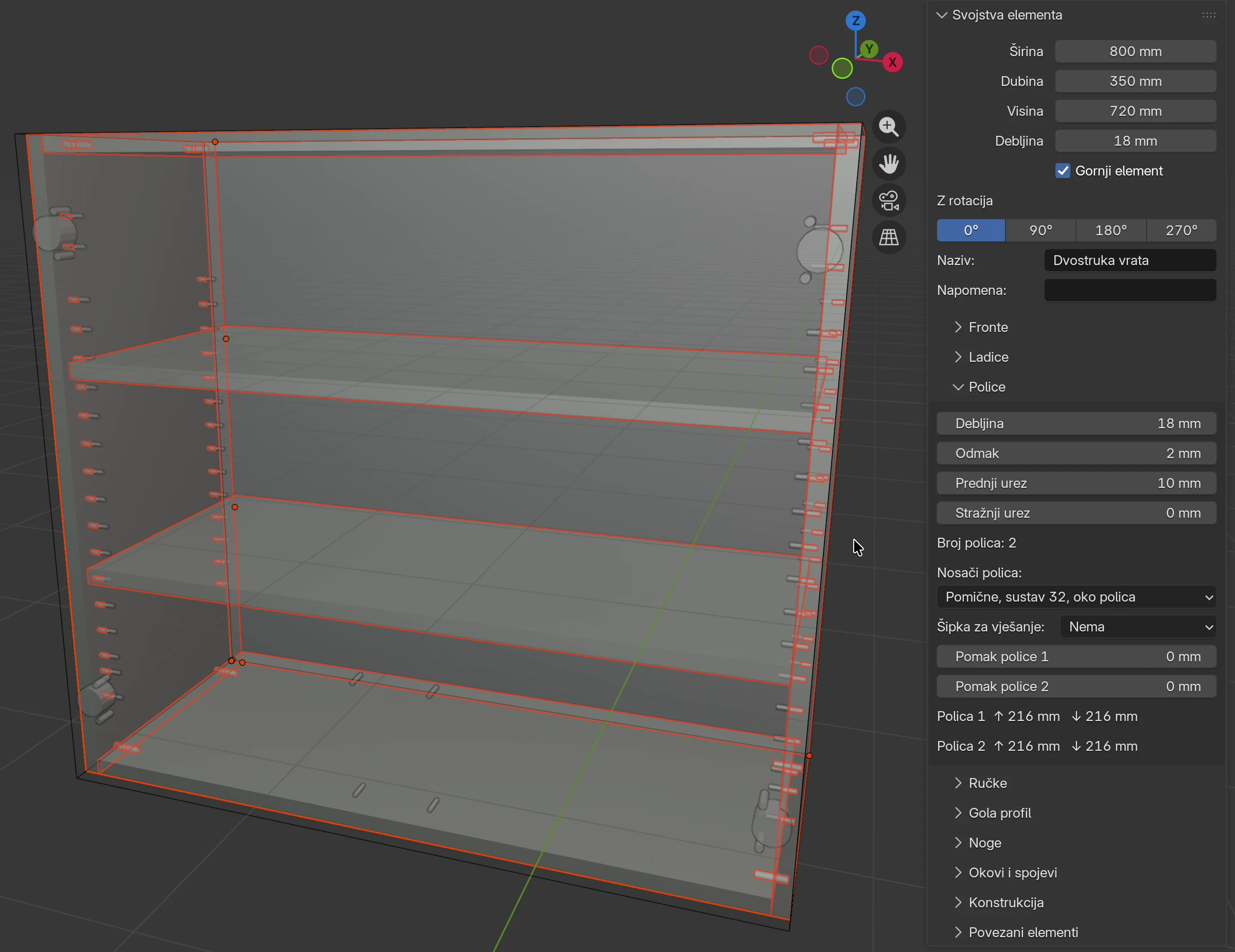

Oko polica

Uz Pomične, sustav 32, oko polica EFS buši samo rupu za nosač i po tri rupe iznad i ispod nje. To je sedam rupa po polici u svakom redu. Kad su police bliže od sedam rupa, zone se spoje i rupe se ne ponavljaju. Rubni razmak od 40 mm vrijedi i ovdje.

Primjer

Element visine 720 mm s pločama od 18 mm i dvije police (element iz videa):

• Police sjednu na 234 i 458 mm iznad donjeg ruba elementa (donja ploha police).
• Rupe za nosače su 4 mm niže, na 230 i 454 mm.
• Puni redovi: rupe od 70 do 646 mm, 19 u svakom redu, 38 u bočnici.
• Oko polica: rupe od 134 do 550 mm, 14 u svakom redu, 28 u bočnici.

Police na rasteru

Pomične police leže na nosačima, pa svaka mora biti na rasteru. EFS to radi sam:

1. Police se rasporede na jednake razmake, kao fiksne, s pomakom iz polja Pomak police.
2. Najniža polica ostane gdje je.
3. Svaka ostala polica sjedne na najbližu točku rastera od 32 mm, računato od najniže police. Polica se pomakne najviše 16 mm gore ili dolje.

U videu: element ima dvije police na razmaku od 234 mm. Kad uključiš sustav 32, gornja polica sjedne 10 mm niže, na 7 × 32 = 224 mm od donje. U okviru Police razmaci se promijene iz Polica 1 ↑ 216 mm ↓ 216 mm u Polica 1 ↑ 206 mm ↓ 216 mm i Polica 2 ↑ 226 mm ↓ 206 mm.

Svaka nova polica (Shift+H) preslaže sve police elementa: rasporede se na jednake razmake, a zatim opet sjednu na raster.

Pomak police

Polje Pomak police 1 … 10 radi i s pomičnim policama, ali rezultat sjedne na raster:

• Pomak najniže police pomiče cijeli raster i sve rupe. Ostale police sjednu na najbližu točku novog rastera.
• Pomak ostalih polica ide u koracima od 32 mm. EFS ga zaokruži na najbližu točku rastera, pa pomak manji od 16 mm ne pomakne policu.
• Ako policu pomakneš ispod dotad najniže, ona postane najniža i raster ide od nje.

Savjet

Razmake prati u retcima Polica 1 ↑ … mm ↓ … mm ispod polja pomaka. To su svijetli razmaci iznad i ispod svake police, nakon zaokruživanja na raster.

Polica koja ne leži na nosačima

Polica mora pokrivati oba reda rupa: nosač treba biti barem 3 mm unutar police, sprijeda i straga. Kad je polica uvučena previše, Provjera projekta (kartica EFS, panel Izvoz) javi:

Polica 'Horizontalna polica' (Naziv elementa) ne leži na nosačima: smanjite prednji ili stražnji uvuk.

Uvuk u poruci su polja Prednji urez i Stražnji urez u okviru Police. Uz zadane redove na 37 mm polica leži na nosačima dok su oba ureza najviše 34 mm.

1. Klikni ikonu na kraju retka s porukom (Prikaži u sceni): EFS odabere tu policu i približi pogled.
2. U okviru Police smanji Prednji urez ili Stražnji urez na 34 mm ili manje.
3. Ponovi Provjera projekta.

Provjera gleda samo police koje imaju rupe 4 mm ispod sebe.

Rupe su duboke 12 mm, pa bočnica treba biti debela barem 14,5 mm. Za bočnicu od 13 ili 14 mm Provjera projekta javi Rupa Ø5×12 u '…' (…) ostavlja samo … mm materijala. Detalji o provjeri su u poglavlju Proizvodni paket i narudžba.

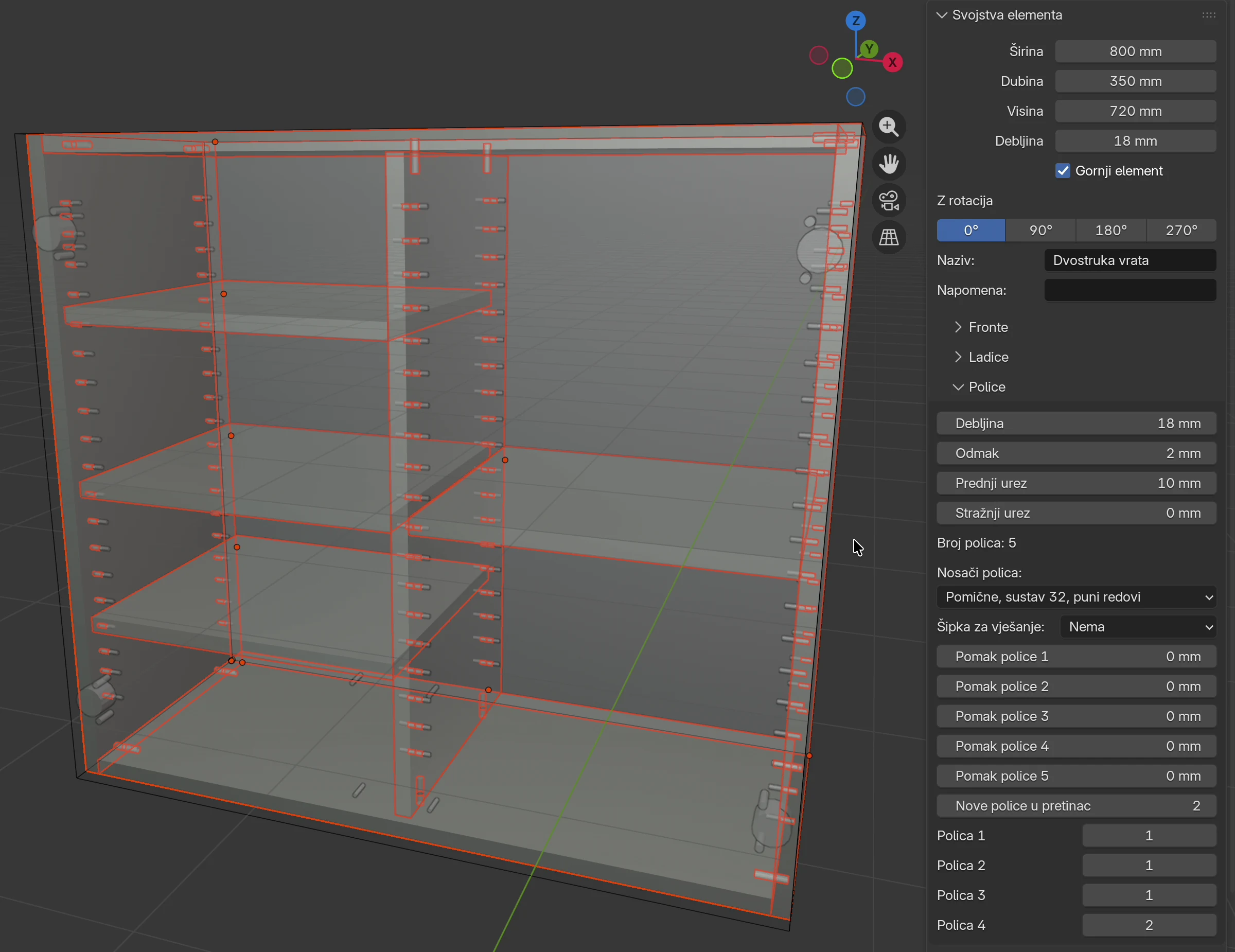

Pretinci i pregrade

Okomita polica (pregrada) dijeli element na pretince. Pretinci se broje slijeva: lijevi je 1. Svaka vodoravna polica leži u jednom pretincu i raspoređuje se s policama tog pretinca.

1. Klikni ploču elementa (ne policu).
2. Pritisni Shift+V ili klikni Dodaj → Okomita polica.
3. U okviru Police upiši u Nove police u pretinac broj pretinca i pritisni Enter.
4. Pritisni Shift+H. Nova polica ide u taj pretinac.
5. Policu koja je već u elementu premjestiš u polju Polica 1, Polica 2…: upiši broj pretinca.

Opcija	Što radi	Zadano	Vrijednosti
Nove police u pretinac	U koji pretinac ide sljedeća vodoravna polica, brojeći slijeva. Postojeće police ne mijenja.	1	1–11
Polica 1, Polica 2…	Pretinac u kojem leži ta vodoravna polica. Police su numerirane redom dodavanja, bez pregrada.	pretinac u koji je polica dodana	1–11

Polja se vide tek kad element ima pregradu. Ako upišeš broj veći od broja pretinaca, polica ide u krajnji desni pretinac.

Kako sustav 32 radi s pretincima:

• Rupe dobiju samo bočnica i pregrada koje omeđuju pretinac s policama. Prazan pretinac nema rupa.
• Pregrada dobije rupe s obje strane kad su police u oba susjedna pretinca. Rupe u pregradi plića su od pola njene debljine (8,5 mm u pregradi od 18 mm), pa se s dvije strane ne spoje.
• Raster je isti za cijeli element: sve police, u svim pretincima, sjedaju na raster najniže police elementa.
• Nosači se broje kao i bez pregrada: četiri za svaku vodoravnu policu, u svim pretincima.

Napomena

Svaka polica pamti broj iz polja Nove police u pretinac u trenutku kad je dodana, a zadano je 1. Zato police dodane prije prve pregrade nakon nje stoje u lijevom pretincu. Rasporedi ih poljima Polica 1, Polica 2…

Pazi

Brojevi u poljima Pomak police i Polica 1, Polica 2… nisu isti. Pomak police broji i pregrade, redom dodavanja, a Polica N broji samo vodoravne police. U videu je pregrada dodana kao četvrta, pa je Polica 4 (prva polica u desnom pretincu) u polju Pomak police 5.

Pretinci u ormaru, šipka za vješanje u pretincu i police za kape opisani su u poglavlju Ormar s pretincima i šipkom.

Nosači u popisu okova i cijeni

EFS broji četiri nosača za svaku vodoravnu policu elementa s pomičnim policama. Fiksne police nosače nemaju.

Gdje	Što piše
Krojna lista u Excelu, list Okovi, i stranica okova u PDF-u	Redak po elementu: Nosač police, Ø5, količina. Na dnu zbroj za cijeli projekt. Vidi Krojna lista i mjera reza.
Narudžba okova (narudzba_okovi.csv)	Zbroj nosača za projekt. Vidi Proizvodni paket i narudžba.
Procjena troška (kartica EFS)	Redak N × Nosač police s cijenom.
Ponuda	Nosači među okovima. Vidi Ponuda za kupca.

Cijena nosača je u cjeniku, list Other, redak SHELF_PIN_5. U zadanom cjeniku nosač košta 0,10 EUR. Kako mijenjaš cjenik, piše u poglavlju Nesting i cjenik ploča.

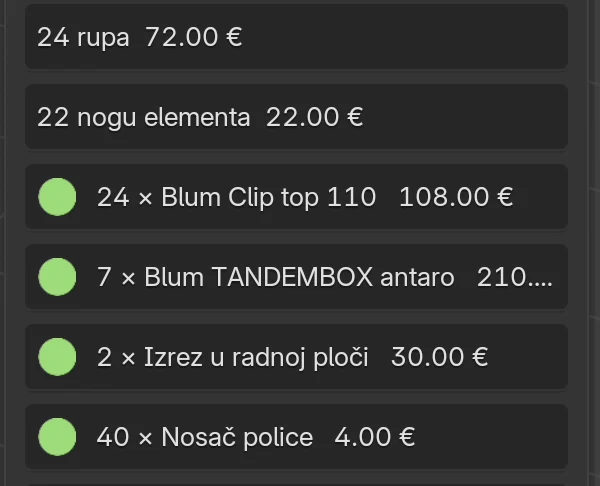

U videu cijela kuhinja ima deset polica na nosačima, pa u Procjeni troška piše 40 × Nosač police, ukupno 4,00 EUR.

Rupe u DXF-u i na CNC-u

Rupe za nosače su obična bušenja u plohi bočnice i pregrade. Idu u DXF, MPR, CIX i PDF crteže kao i ostala bušenja.

• U DXF-u su na sloju DRILL_D5_P12, a u pregradi od 18 mm na sloju DRILL_D5_P8.5.
• Na PDF crtežu ploče rupe su narančaste, a u legendi piše Nosač police.

Slojevi, strane ploče i formati za CNC opisani su u poglavlju Bušenja, DXF, MPR i CIX.

Česte greške i rješenja

Ne vidim polje Nosači polica. Element nema vodoravnu policu. Dodaj je s Shift+H. Kutni element pomičnih polica nema.

Polica se pomaknula kad sam uključio sustav 32. Police sjedaju na raster od 32 mm, računato od najniže police. Pomak je najviše 16 mm. Ako trebaš drukčiji raster, pomakni najnižu policu poljem Pomak police.

Upisao sam pomak police, a polica se nije pomaknula. S pomičnim policama pomak ide u koracima od 32 mm. Pomak manji od 16 mm EFS zaokruži natrag na istu točku rastera. Upiši 32, 64… mm.

Provjera projekta javlja da polica ne leži na nosačima. Polica je uvučena više od 34 mm sprijeda ili straga. Smanji Prednji urez ili Stražnji urez.

U pregradi nema rupa. Pretinac uz tu stranu pregrade nema polica. Rupe nastaju samo uz pretince s policama.

Polica je otišla u krivi pretinac. Nove police u pretinac djeluje samo na sljedeću novu policu. Postojeću premjesti u polju Polica N.

U popisu okova nema nosača polica. Element ima Fiksne (tipli sa spojevima), ili je predložak ormara došao s fiksnim policama. Izaberi pomičnu opciju u okviru Police.

U policama su i dalje tipli. Element ima fiksne police. Kod pomičnih polica EFS tiple u policama ukloni sam.

Prečaci u ovom poglavlju

Tipka	Radnja
Shift+H	Nova vodoravna polica u odabranom elementu
Shift+V	Nova okomita polica (pregrada) u odabranom elementu
O	Otvori / zatvori vrata i ladice odabranog elementa
Shift+F	Sakrij fronte u sceni
Alt+Z	Prozirni prikaz: vide se rupe i tipli
Enter	Potvrđuje broj upisan u polje
Ctrl+Z	Poništi zadnju radnju

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Bušenja, DXF, MPR i CIX
