Krojna lista i mjera reza

Krojna lista je popis svih ploča projekta. EFS je izvozi u Excel jednim klikom: za svaku ploču materijal i debljinu, mjeru reza, kant po rubovima, šarke, napomenu, CNC oznaku i gotovu mjeru. U ovom poglavlju vidjet ćeš što piše u svakom stupcu, kako EFS računa mjeru reza i što ulazi u PDF s crtežima ploča.

Video: C01 Krojna lista i mjera reza

Isti tok rada u videu od dvije minute.

Pogledaj na YouTubeu

Prije nego počneš

• Otvori projekt s elementima kojima su dodijeljeni dekori i kant. Kako se to radi, piše u poglavlju Dekori, kant i materijali.
• Spremi projekt (Ctrl+S). Izvoz tada predloži mapu projekta i naziv po projektu.
• Vrati skrivene fronte. Ako si ih sakrio s Shift+F, klikni Prikaži fronte u zaglavlju EFS alata. Skrivene fronte ne ulaze u krojnu listu (vidi Ploče koje ne ulaze).
• Izvoz radi dok traje probni period ili pretplata. Kad isteknu, klik na izvoz javi grešku (vidi Kad probni period ili pretplata istekne).

Tok rada iz videa

U videu je gotova kuhinja Kuhinja Horvat. Isti koraci, s poveznicama na detalje:

1. Klikni filer uz zid. U kartici EFS - Ploča, u polje Napomena, upiši Skratiti na mjeru zida i pritisni Enter. Vidi Napomene.
2. U kartici EFS otvori panel Izvoz i klikni Lista rezanja u Excel.

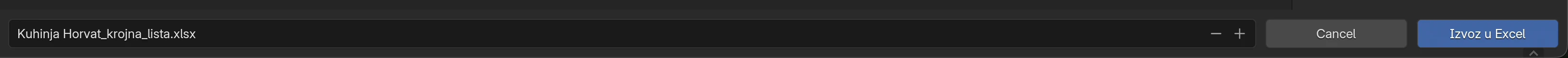

3. Preglednik datoteka predloži mapu projekta i naziv Kuhinja Horvat_krojna_lista.xlsx. Klikni Izvoz u Excel. Vidi Izvoz u Excel.
4. Otvori datoteku u Excelu. Prvi list je Lista rezanja: svaki red je jedna ploča. Vidi Stupci liste rezanja.
5. Usporedi Mjera reza i Gotova mjera. Lijeva vrata sudoperskog elementa su gotova 716 × 396 mm, s kantom od 2 mm uokolo, a režu se na 712 × 392 mm. Vidi Gotova mjera i mjera reza.

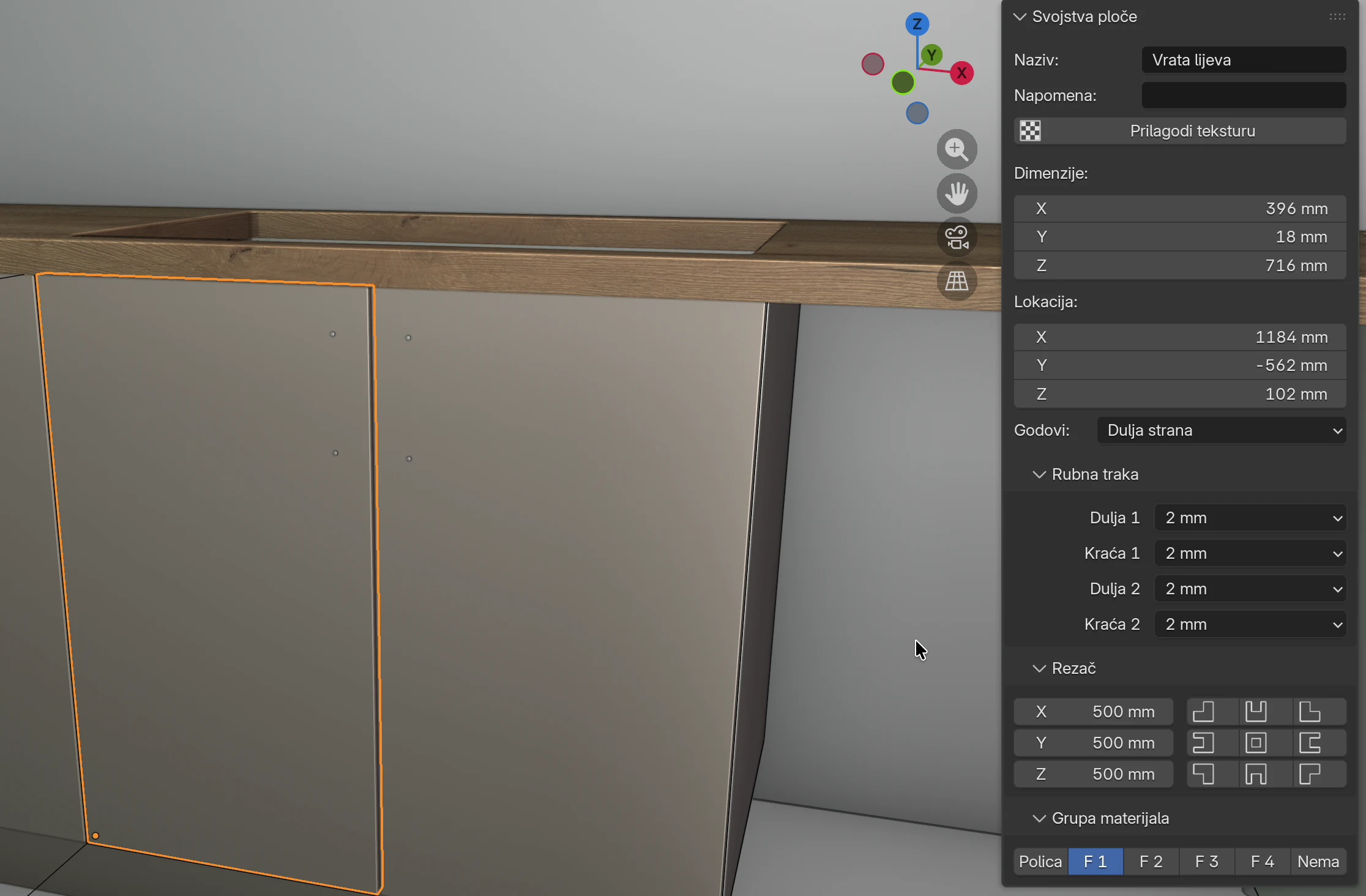

6. U programu klikni ista vrata i pogledaj okvir Rubna traka: kant se bira za dva dulja i dva kraća ruba. Vidi Kant po rubu.
7. Klikni radnu ploču i u polju Godovi izaberi Kraća strana, pa vrati na Dulja strana. U krojnoj listi Duljina uvijek ide uz godove. Vidi Godovi i Duljina.
8. U Excelu pogledaj stupce Šarke, Napomena i CNC. Vidi Šarke i CNC oznaka.
9. Otvori list Specifikacija materijala: kvadrati ploča po dekoru i debljini i metri kanta po debljini. Vidi Specifikacija materijala.

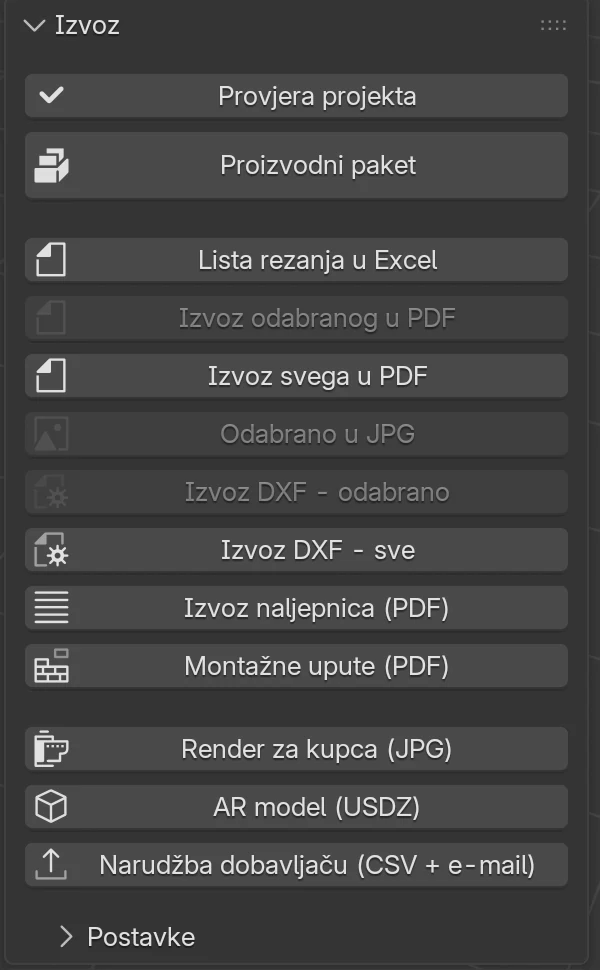

Izvoz u Excel

1. U kartici EFS otvori panel Izvoz.
2. Klikni Lista rezanja u Excel.
3. U pregledniku datoteka provjeri mapu i naziv.
4. Klikni Izvoz u Excel.

Program javi Izvoz dovršen.

Pravila koja program primjenjuje sam:

• Krojna lista uvijek obuhvaća cijeli projekt. Odabir u sceni nema utjecaja. Za dio projekta koristi Izvoz odabranog u PDF ili Izvoz DXF - odabrano.
• Predloženi naziv je naziv projekta_krojna_lista.xlsx, u mapi u kojoj je spremljen projekt. Naziv projekta je onaj iz polja Naziv u panelu Web objava (vidi Web pregled i QR). Dok ga ne upišeš, uzima se naziv .blend datoteke. Nespremljen projekt bez naziva dobije Projekt_krojna_lista.xlsx.
• Na engleskom sučelju naziv završava s _cutting_list.xlsx, a i naslovi stupaca su na engleskom. Vidi Jezik sučelja.
• Nakon izvoza EFS sam pokrene Provjeru projekta. Ako nađe greške (preklapanja elemenata, rupe za tiple kroz ploču), javi Izvezeno, ali provjera projekta je našla greške: 2 (Provjera projekta). Datoteka je ipak spremljena. Upozorenja ne javlja; za njih klikni Provjera projekta.
• Ako u mapi već postoji datoteka istog naziva, izvoz je prepiše.

Pazi

Ako je ista datoteka otvorena u Excelu, program je ne može prepisati i javi grešku. Zatvori datoteku u Excelu ili spremi pod drugim nazivom.

Listovi u datoteci

List	Kada postoji	Sadržaj
Lista rezanja	Uvijek	Jedan red po ploči. Vidi Stupci liste rezanja.
Specifikacija materijala	Uvijek	Površina ploča i metri kanta po dekoru i debljini. Vidi Specifikacija materijala.

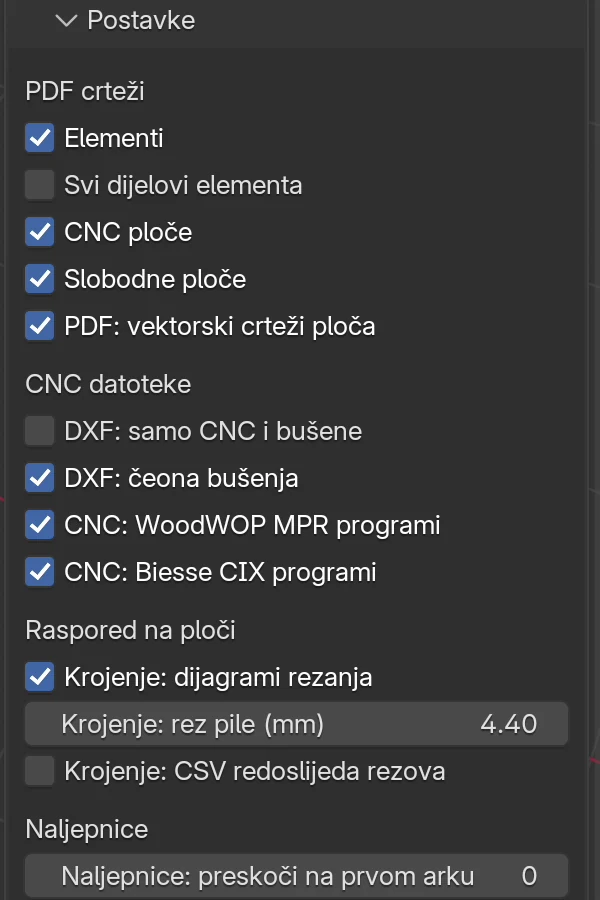

Krojenje	Uključeno Krojenje: dijagrami rezanja	Formati ploča s rednim brojevima dijelova i iskorištenjem. Vidi Nesting i cjenik ploča.
Okovi	Projekt ima okove	Šarke, klizači, tipli, nogice, vijci i ostali okovi po elementu, na kraju UKUPNO. Vidi Okovi projekta.

Stupci liste rezanja

List Lista rezanja ima dva reda naslova: gore je skupina (Mjera reza, Rubna traka, Ploča, Element, Gotova mjera), ispod naziv stupca. Treći red je prazan, a ploče počinju u četvrtom redu.

Stupac u Excelu	Skupina i naziv	Što piše
A	(bez naslova)	Redni broj ploče: 1, 2, 3…
B	Materijal	Puni naziv dekora, npr. U702 ST9 Kašmir siva. Ploča bez dekora ima Default white.
C	Debljina	Debljina ploče u mm, zaokružena na cijeli milimetar.
D	Mjera reza → Duljina	Mjera na koju se ploča reže, uz godove.
E	Mjera reza → Širina	Mjera na koju se ploča reže, poprijeko na godove.
F	Rubna traka → Dulja 1	Debljina kanta na prvom duljem rubu, u mm: 0.4, 0.8, 1.0 ili 2.0. Prazno znači bez kanta.
G	Rubna traka → Kraća 1	Isto, za prvi kraći rub.
H	Rubna traka → Dulja 2	Isto, za drugi dulji rub.
I	Rubna traka → Kraća 2	Isto, za drugi kraći rub.
J	Ploča → Šarke	Samo za vrata: broj šarki i strana, npr. 2 šarke na duljoj strani. Vidi Šarke.
K	Ploča → Vrsta	Vrsta ploče, na jeziku sučelja: npr. Lijeva strana, Desna strana, Gornja strana, Donja strana, Leđa, Vrata lijeva, Horizontalna polica, Ladica sprijeda, Kutna gornja, a za slobodnu ploču Ploča. Vrsta ostaje ista kad ploču preimenuješ.
L	Ploča → Naziv	Naziv ploče, npr. Vrata lijeva. To je polje Naziv u kartici EFS - Ploča.
M	Ploča → Napomena	Napomena ploče, s dodatkom za utor ili falc leđa. Vidi Napomene.
N	Ploča → CNC	CNC 1, CNC 2… za ploče koje nisu običan pravokutnik. Vidi CNC oznaka.
O	Element → Naziv	Naziv elementa kojem ploča pripada, npr. Sudoperski 800. Kod slobodne ploče (radna ploča, sokl, filer) ovdje je njezin vlastiti naziv.
P	Element → Napomena	Napomena elementa. Kod slobodne ploče njezina napomena.
Q	Gotova mjera → Duljina	Duljina gotove ploče, s kantom, u cijelim mm.
R	Gotova mjera → Širina	Širina gotove ploče, s kantom, u cijelim mm.

Pravila za cijeli list:

• Stupci su široki koliko i tekst u njima (najviše 48 znakova).
• Naslovi i stupac A su zamrznuti: kad listaš dolje ili udesno, ostaju na mjestu.
• Mjera reza ima cijele milimetre ili jednu decimalu (npr. 563,2). Gotova mjera je uvijek u cijelim milimetrima.
• Kant u stupcima Rubna traka zapisan je kao tekst s točkom (2.0), kao u izborniku programa. Za zbrajanje kanta koristi list Specifikacija materijala.

Redoslijed i numeracija

• Ploče idu element po element. Sve ploče jednog elementa su zajedno, jedna ispod druge.
• Redoslijed elemenata i slobodnih ploča prati redoslijed u kojem su u projektu. Nije abecedni i ne ide po zidovima.
• Redni broj u stupcu A je broj dijela u cijelom projektu. Isti broj koriste dijagrami rezanja i naljepnice, pa dio s naljepnice nađeš u listi po broju.
• Dvije jednake ploče (npr. dvije police istog elementa) imaju dva reda. Krojna lista ih ne zbraja u jedan red s količinom.

Pazi

Brojevi se dodjeljuju kod svakog izvoza iznova. Kad obrišeš ili dodaš element ili ploču, brojevi ostalih ploča mogu se pomaknuti. Krojnu listu, naljepnice i dijagrame rezanja zato izvezi iz iste verzije projekta, najbolje odjednom s Proizvodni paket (vidi Proizvodni paket i narudžba).

Gotova mjera i mjera reza

Gotova mjera je mjera ploče kakva je u projektu: s kantom. To su mjere koje vidiš u kartici EFS - Ploča, pod Dimenzije. Mjera reza je mjera na koju pila reže ploču prije kantiranja: gotova mjera umanjena za debljinu kanta na svakom kantiranom rubu.

Kako EFS računa mjeru reza:

• Kant na Dulja 1 i Dulja 2 skraćuje kraću mjeru ploče.
• Kant na Kraća 1 i Kraća 2 skraćuje dulju mjeru ploče.
• Rub bez kanta (Nema) reže se na gotovu mjeru.
• Dulja i Kraća su stvarno dulja i kraća strana ploče, bez obzira na godove.

Primjeri (vrata gotove mjere 716 × 396 mm, godovi uz dulju stranu):

Kant	Mjera reza (Duljina × Širina)
2 mm na sva četiri ruba	712 × 392 mm
Dulja 1 1 mm, ostali rubovi 2 mm	712 × 393 mm
Dulja 1 i Dulja 2 2 mm, kraći rubovi bez kanta	716 × 392 mm
Bez kanta	716 × 396 mm

Primjeri iz kuhinje u videu:

Ploča	Gotova mjera	Kant	Mjera reza
Kutna gornja (kutni element)	1164 × 1146 mm	0,4 mm uokolo	1163,2 × 1145,2 mm
Kutna lijeva (kutni spoj)	718 × 60 mm	2 mm uokolo	714 × 56 mm
Vrata lijeva (Sudoperski 800)	716 × 396 mm	2 mm uokolo	712 × 392 mm

Gdje se koristi koja mjera:

Izlaz	Mjera
Lista rezanja, stupci Mjera reza	mjera reza
Lista rezanja, stupci Gotova mjera	gotova mjera
Specifikacija materijala (površina i metri kanta)	mjera reza
Dijagrami rezanja i list Krojenje	mjera reza
Naljepnice	mjera reza
DXF, MPR i CIX	mjera reza, rupe od rezanih rubova (vidi Mjera reza u CNC datotekama)
PDF crtež ploče	gotova mjera, a ispod nje redak Mjera reza

Napomena

Mjeru koju upišeš u program (npr. Širina elementa 600 mm) EFS uvijek drži kao gotovu mjeru. Kant se oduzima tek u krojnoj listi. Elemente zato crtaš na prave mjere, bez preračunavanja kanta.

Kant po rubu

Kant se zadaje za svaki rub posebno, u kartici EFS - Ploča, okvir Rubna traka. Postupak, zadani kant po vrsti ploče i gumb Na odabrane ploče opisuje poglavlje Dekori, kant i materijali.

U krojnoj listi kant je u četiri stupca skupine Rubna traka, istim redom kao u okviru: Dulja 1, Kraća 1, Dulja 2, Kraća 2. Stupac ostaje prazan kad rub nema kanta.

Koji je rub "1", a koji "2", vidi se na PDF crtežu ploče: plava crta uz rub, s debljinom kanta. Rub 1 je donji ili lijevi, rub 2 gornji ili desni. Vidi Stranica ploče.

Savjet

Rubovi uz zid i ispod radne ploče ne trebaju kant. Postavi im Nema prije izvoza: mjera reza je tada točna, a ni metri kanta u Specifikaciji materijala ne rastu bez potrebe.

Godovi i Duljina

U krojnoj listi Duljina uvijek ide uz godove, a Širina poprijeko. Smjer godova biraš u kartici EFS - Ploča, u polju Godovi.

Godovi	Duljina	Širina
Dulja strana (zadano)	dulja strana ploče	kraća strana ploče
Kraća strana	kraća strana ploče	dulja strana ploče

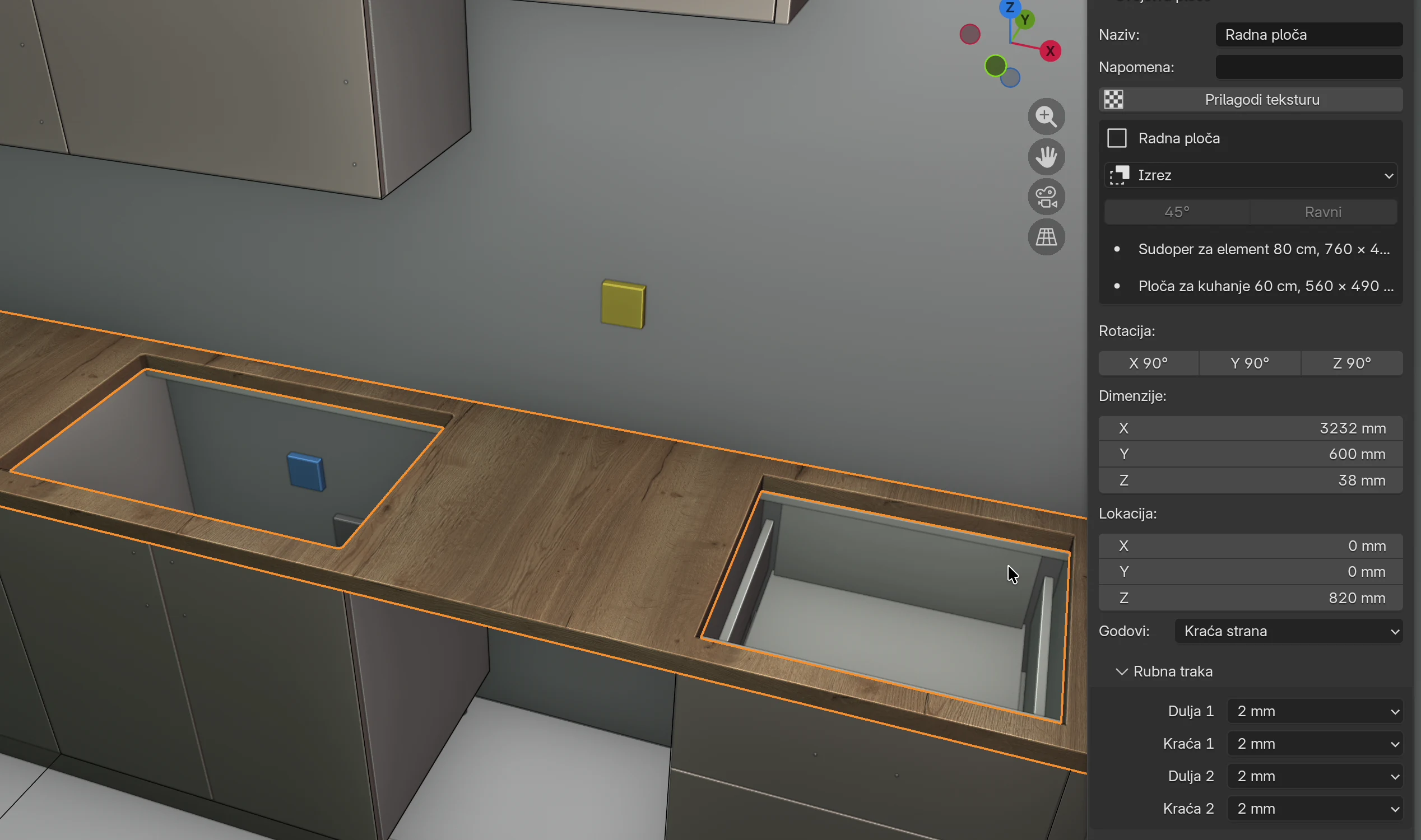

Primjer iz videa, radna ploča 3232 × 600 × 38 mm s kantom 2 mm uokolo:

Godovi	Gotova mjera (Duljina × Širina)	Mjera reza (Duljina × Širina)
Dulja strana	3232 × 600 mm	3228 × 596 mm
Kraća strana	600 × 3232 mm	596 × 3228 mm

Pravila:

• Krojenje slaže dio tako da mu Duljina ide uz duljinu formata ploče i ne okreće ga. Vidi Nesting i cjenik ploča.
• Stranice, leđa i dno ladice te poprečne ploče nemaju polje Godovi. U krojnoj listi uvijek imaju Duljina uz dulju stranu.
• Na PDF crtežu ploče Duljina je uvijek vodoravna, a siva dvostruka strelica u sredini ploče pokazuje smjer godova.

Više o godovima i kako se tekstura okrene piše u poglavlju Dekori, kant i materijali.

Napomene

Krojna lista ima dvije napomene: napomenu ploče i napomenu elementa.

Napomena	Gdje je upisuješ	Gdje se pojavi
Napomena ploče	Kartica EFS - Ploča, polje Napomena	Krojna lista, stupac Ploča → Napomena; PDF stranica te ploče
Napomena elementa	Kartica EFS - Element, okvir Svojstva elementa, polje Napomena	Krojna lista, stupac Element → Napomena u svakom redu tog elementa; PDF stranica elementa

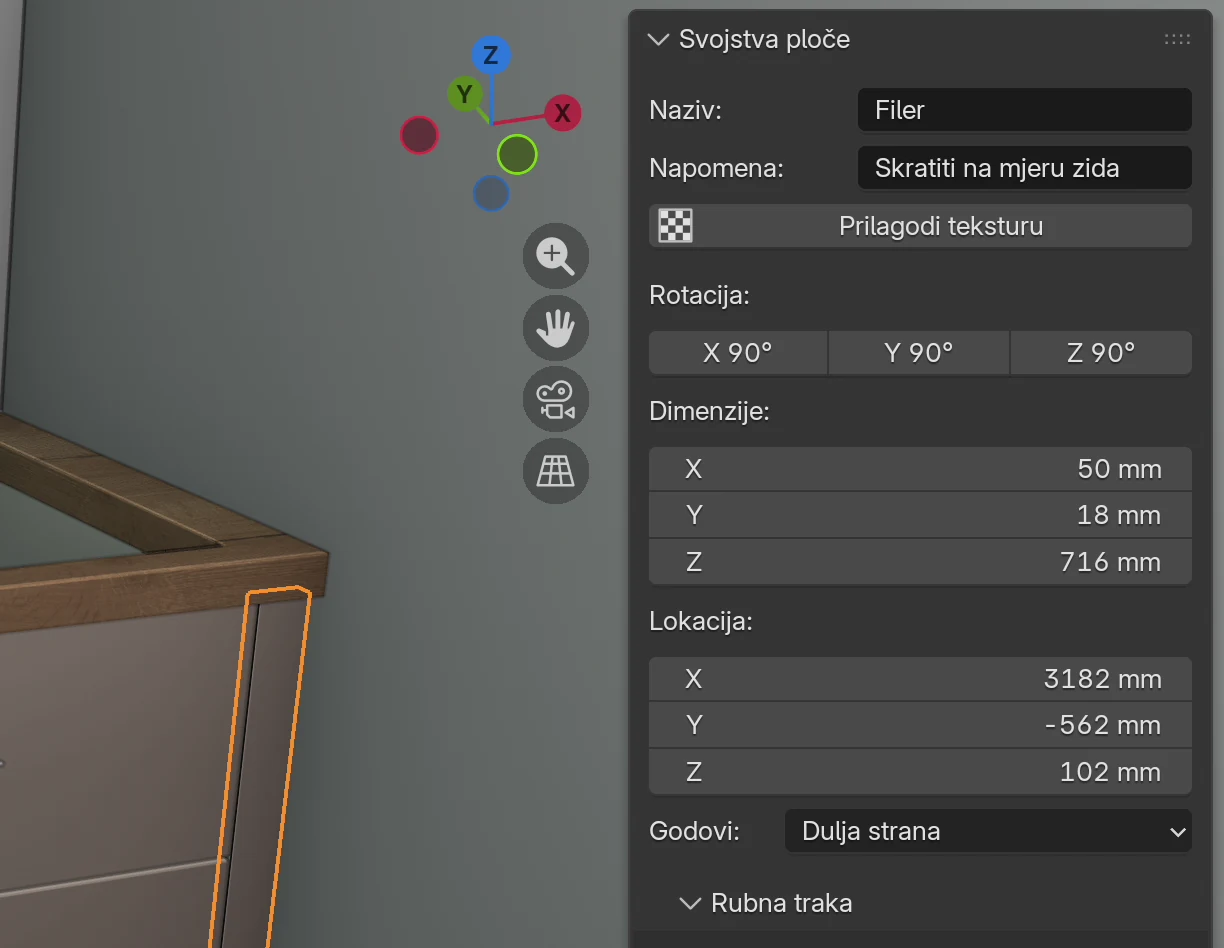

1. Klikni ploču, npr. filer.
2. U kartici EFS - Ploča klikni polje Napomena.
3. Upiši napomenu, npr. Skratiti na mjeru zida, i pritisni Enter.

Kod slobodne ploče (radna ploča, sokl, filer, završna ploča) napomena ploče je i napomena "elementa", pa je u oba stupca.

Utor i falc za leđa

Kad leđa sjede u utoru ili falcu, EFS sam doda tekst u napomenu bočnica, gornje i donje ploče i stražnjih traverzi:

Leđa	Dodatak u napomeni
Užlijebljeno	Užlijebljeno za leđa 3 mm debljine
Urezano	Urezano za leđa 3 mm debljine
Položeno	ništa

Debljina u tekstu je Debljina leđa. Dodatak ide iza tvoje napomene, ako je imaš. Položaj utora (Uvučenost) i njegova Dubina nisu u krojnoj listi: utor je nacrtan na PDF crtežu ploče i u DXF-u kao džep. Vidi Leđa i Utori, falcevi i izrezi.

Savjet

Ako utor za leđa radiš na pili, a ne na CNC-u, upiši Uvučenost i Dubinu utora u napomenu elementa (npr. Utor 3 mm, 14 mm od ruba, dubina 10 mm). Tako je mjera u svakom redu tog elementa.

Izrezi i rupe

• Krojna lista ne opisuje izreze ni rupe. Ploča s izrezom dobije CNC oznaku, a oblik je na PDF crtežu i u DXF-u.
• Rupe za tiple, šarke, vodilice, ručke i nosače polica nisu u krojnoj listi. Nalaze se na PDF crtežu ploče, s pozicijama, i u DXF, MPR i CIX datotekama. Vidi Bušenja, DXF, MPR i CIX.
• Jedino što krojna lista kaže o okovima je broj šarki na vratima (stupac Šarke). Sve okove broji list Okovi.

CNC oznaka

Stupac CNC označava ploče koje nisu običan pravokutnik i treba ih rezati na CNC-u. Oznake idu redom kroz cijeli projekt: CNC 1, CNC 2, CNC 3…

Oznaku dobiju:

Ploča	Zašto
Kutna gornja, Kutna donja, Kutna polica 1 do 3 kutnog elementa	ploče u obliku slova L
Radna ploča s izrezom za sudoper ili ploču za kuhanje	izrez unutar ploče (vidi Radna ploča: izrezi i kutni spoj)
Radna ploča odrezana za kutni spoj	kosi ili ravni rez u kutu
Ploča s izrezom iz okvira Rezač u kartici EFS - Ploča	izrezan kut ili utor u obrisu

Ploče koje imaju samo rupe ne dobiju CNC oznaku. Bočnica s gola utorom također ostaje bez oznake, iako joj je obris izrezan. U DXF izvozu sve te ploče ipak imaju svoju obradu (vidi Bušenja, DXF, MPR i CIX).

Šarke

Stupac Šarke puni se samo za vrata (Vrata lijeva, Vrata desna), i kod kutnog elementa. Klapne i čela ladica ga nemaju.

• Tekst je broj šarki i strana vrata na kojoj su: 1 šarka na duljoj strani, 2 šarke na duljoj strani, 5 šarki na duljoj strani.
• Na duljoj strani piše kad su vrata viša nego šira, na kraćoj strani kad su šira nego viša.
• Broj je onaj iz okvira Okovi i spojevi elementa: polje Šarke, ili automatski broj uz Auto broj šarki (vidi Okovi i spojevi).
• Vrata s 0 šarki imaju 0 šarki na duljoj strani. Provjera projekta tada javi da vrata nemaju šarke.

Tip šarke i K-mjera nisu u krojnoj listi. Piše ih PDF stranica vrata, npr. 2 šarke na duljoj strani — Blum Clip top 110, K-mjera 21,5 mm.

Specifikacija materijala

List Specifikacija materijala zbraja krojnu listu po dekoru i debljini. Služi za narudžbu ploča i kanta.

Stupac	Što piše
Materijal	Naziv dekora.
Debljina mm	Debljina ploče.
Površina m2	Zbroj površina svih ploča tog dekora i debljine, po mjeri reza (Duljina × Širina), na dvije decimale.
Duljina rubne trake u m → 0,4 mm, 0,8 mm, 1 mm, 2 mm	Metri kanta svake debljine na pločama tog dekora i debljine. Rub se broji duljinom svoje strane ploče po mjeri reza.

Primjer iz videa: U702 ST9 Kašmir siva, 18 mm: 7 m² ploče i 63,6 m kanta 2 mm.

Pravila:

• Kant je upisan uz dekor ploče na kojoj je. Kant 2 mm na frontama U702 broji se u red U702 ST9 Kašmir siva, a ne uz korpus.
• Površina je neto: bez otpada, obreza i reza pile. Koliko formata ploča stvarno treba, računa krojenje (list Krojenje i Nesting i cjenik ploča).
• Leđa od 3 mm i ploče bez dekora (Default white) imaju svoj red, kao i svaki drugi dekor.
• Metri kanta su bez dodatka za odrezivanje. Dodaj ga sam kod narudžbe.

Ploče koje ne ulaze

Što	Zašto	Gdje je umjesto toga
Fronte skrivene s Shift+F	Skrivene fronte namjerno ne ulaze ni u jedan izvoz	Vrati ih gumbom Prikaži fronte u zaglavlju i ponovi izvoz
Ploče kojima je postavljeno Nema (bočnica, gornja ili donja strana, leđa)	Element ih ne koristi	—
Gornja ili donja ploča kad su umjesto nje traverze	Element je ne koristi	Traverze su u listi
Metalne stranice ladica kod box sustava (TANDEMBOX, LEGRABOX, MERIVOBOX)	Kupuju se, ne režu	List Okovi
Tipli i rupe	Nisu ploče	Tipli u listi Okovi, rupe na crtežima i u DXF-u
Nogice, šarke, klizači i ostali okovi	Nisu ploče	List Okovi
Zidovi, pod, otvori i oznake instalacija	Dio prostorije	—
Objekti koji nisu EFS ploče (namještaj iz biblioteke, lampa)	Program ih ne zna izrezati	—

Pazi

Fronte skrivene s Shift+F nema u krojnoj listi, PDF-u, DXF-u, naljepnicama, ponudi ni na renderu. Program na to ne upozorava. Prije svakog izvoza provjeri je li gumb Prikaži fronte u zaglavlju plav (fronte se vide).

Ploča koju si sakrio Blenderovom tipkom (npr. H ili Shift+H) i dalje je u krojnoj listi. Sakrivanje u pogledu ne mijenja izvoz.

PDF crteži

Panel Izvoz ima tri izvoza crteža:

Gumb	Što izveze	Kad je siv
Izvoz svega u PDF	Crteže svih elemenata i ploča projekta u jedan PDF	Nikad
Izvoz odabranog u PDF	Isto, samo za odabrane elemente i slobodne ploče	Ništa nije odabrano
Odabrano u JPG	Sliku jedne ploče s kotama	Nije odabrana točno jedna ploča

PDF nema tablicu svih dijelova kao Excel. Svaka ploča ima svoju stranicu s crtežem i mjerama, pa je PDF krojna lista za radionicu: ploča po ploča.

Izvoz svega u PDF

1. U panelu Izvoz klikni Izvoz svega u PDF.
2. U pregledniku datoteka provjeri naziv. Predloženi naziv je naziv projekta_crtezi.pdf u mapi projekta.
3. Klikni Izvoz svega u PDF dolje desno u pregledniku.
4. Ako je uključeno Elementi, program renderira svaki element. Na dnu 3D pogleda piše Izvozi 5 od 48. Pričekaj.
5. Kad piše Izvoz dovršen, PDF je spremljen.

Esc prekida izvoz dok traju renderi. Program javi Izvoz otkazan i ne spremi PDF.

Izvoz odabranog u PDF

1. Odaberi element: klikni bilo koju njegovu ploču. Za više elemenata drži Shift i klikni ploče drugih elemenata.
2. Klikni Izvoz odabranog u PDF.
3. Provjeri naziv i klikni Izvoz odabranog u PDF dolje desno u pregledniku.

Pravila:

• Odabir bilo koje ploče izvozi cijeli element kojem pripada.
• Odabrana slobodna ploča (radna ploča, sokl, filer) izvozi samo sebe.
• Popis okova i dijagrami rezanja u tom PDF-u odnose se samo na odabrane elemente.

Što je u PDF-u

Dio	Kada je u PDF-u	Sadržaj
Naslovnica	Uvijek	EASY FORM STUDIO, Lista rezanja za naziv projekta, Kreirano dana i datum
Stranica elementa	Uključeno Elementi	Četiri pogleda elementa s kotama i tablica Širina, Dubina, Visina, s napomenom elementa
Stranice ploča elementa	Uvijek, za svaku ploču	Crtež ploče i tablica, vidi Stranica ploče
Stranice slobodnih ploča	Uvijek	Isto kao za ploču elementa
Popis okova	Projekt ima okove	Okovi po elementu, na kraju UKUPNO
Dijagram rezanja	Uključeno Krojenje: dijagrami rezanja	Formati ploča s dijelovima, brojevi su redni brojevi krojne liste

Redoslijed: naslovnica, pa za svaki element njegova stranica i stranice njegovih ploča, zatim slobodne ploče, popis okova i dijagrami rezanja. Od druge stranice dolje desno piše Stranica 2 od 48.

Naslov stranice elementa je naziv elementa. Naslov stranice ploče je Element - Ploča, npr. Sudoperski 800 - Vrata lijeva.

Savjet

Upiši naziv projekta prije izvoza (panel Web objava, polje Naziv). Naziv ide na naslovnicu PDF-a i u nazive svih izvezenih datoteka. Dok ga ne upišeš, mjesto za naziv na naslovnici ostaje prazno.

Stranica ploče

Na vrhu je crtež ploče. Uz uključeno PDF: vektorski crteži ploča (zadano) to je tehnički crtež s obrisom, rupama, kotama i kantom. Što znači koja crta i boja, opisuje Vektorski PDF crteži ploča. Bez te kvačice crtež je renderirana slika ploče s kotama.

Ispod crteža su tablice:

Redak	Što piše
Dimenzije	Duljina, Širina i Debljina: gotova mjera
Mjera reza	Duljina i širina reza. Redak se pojavi samo kad se razlikuje od gotove mjere (ploča ima kant).
Materijal	Naziv dekora
Smjer godova	Dulja strana ili Kraća strana
Šarke	Za vrata broj šarki i strana, uz šarku iz kataloga i njezin naziv i K-mjeru. Inače -.
Napomena	Napomena ploče, ako je ima
Rubna traka	Dulja 1, Kraća 1, Dulja 2, Kraća 2: debljina kanta, - za rub bez kanta
Legenda bušenja	Za svaku skupinu rupa: namjena, Ø × dubina, Lice, Kol. i Pozicije X/Y. Samo uz vektorske crteže i kad ploča ima rupe.

Odabrano u JPG

Odabrano u JPG sprema sliku jedne ploče: renderiranu ploču s kotama i oznakama rupa za tiple, kao stranica ploče u PDF-u bez vektorskih crteža.

1. Klikni jednu ploču (ne cijeli element u popisu Objekti scene).
2. Klikni Odabrano u JPG.
3. U pregledniku datoteka upiši naziv slike, npr. naziv ploče.
4. Klikni Izvoz u JPG.

Gumb je siv kad je odabran cijeli element, kad je odabrano više objekata ili kad odabrani objekt nije EFS ploča.

Savjet

JPG je zgodan za poruku majstoru ili dobavljaču za jednu ploču. Za radionicu je bolji PDF: vektorski crtež ima sve rupe s pozicijama, a slika samo tiple.

Postavke izvoza

Kvačice za PDF, CNC datoteke, krojenje i naljepnice su u panelu Izvoz, u okviru Postavke na dnu panela. Klikni Postavke da ga otvoriš.

Opcija	Što radi	Zadano	Vrijednosti
PDF crteži
Elementi	U PDF-u svaki element dobije stranicu s četiri renderirana pogleda i mjerama. Renderi traju: bez ove kvačice, a s vektorskim crtežima PDF je gotov odmah.	uključeno	uključeno, isključeno
Svi dijelovi elementa	U ovoj verziji ne mijenja PDF: stranica svake ploče elementa je uvijek u PDF-u.	isključeno	uključeno, isključeno
CNC ploče	U ovoj verziji ne mijenja PDF.	uključeno	uključeno, isključeno
Slobodne ploče	U ovoj verziji ne mijenja PDF: slobodne ploče su uvijek u PDF-u.	uključeno	uključeno, isključeno
PDF: vektorski crteži ploča	Stranica ploče je tehnički crtež (obris, rupe, kote, kant) umjesto renderirane slike. Brže i oštrije, s legendom bušenja.	uključeno	uključeno, isključeno
CNC datoteke
DXF: samo CNC i bušene	DXF izvoz preskače obične pravokutnike bez rupa i utora.	isključeno	uključeno, isključeno
DXF: čeona bušenja	Rupe u kantu idu u DXF, MPR i CIX.	uključeno	uključeno, isključeno
CNC: WoodWOP MPR programi	Uz DXF zapiše i .mpr program za Homag.	isključeno	uključeno, isključeno
CNC: Biesse CIX programi	Uz DXF zapiše i .cix program za Biesse.	isključeno	uključeno, isključeno
Raspored na ploči
Krojenje: dijagrami rezanja	Dodaje dijagrame rezanja u PDF i list Krojenje u Excel. Formati ploča su u cjeniku.	uključeno	uključeno, isključeno
Krojenje: rez pile (mm)	Debljina lista pile koju krojenje ostavlja između dijelova.	4,4 mm	0–20 mm
Krojenje: CSV redoslijeda rezova	Uz Excel zapiše i datoteku naziv_cuts.csv sa svim rezovima pile redom. Radi samo uz uključeno Krojenje: dijagrami rezanja.	isključeno	uključeno, isključeno
Naljepnice
Naljepnice: preskoči na prvom arku	Koliko je naljepnica na prvom arku već potrošeno.	0	0–23

Detalji o CNC kvačicama su u poglavlju Bušenja, DXF, MPR i CIX, o krojenju u Nesting i cjenik ploča, o naljepnicama u Naljepnice i montažne upute.

Pravila:

• Postavke vrijede za projekt i spremaju se s njim.
• Spremi kao moje postavke sprema i ove kvačice, pa ih svaki novi projekt dobije. Vidi Moje postavke.
• Proizvodni paket koristi iste kvačice.
• Krojna lista u Excelu ne ovisi o kvačicama PDF crteži ni CNC datoteke. Na nju djeluju samo Krojenje: dijagrami rezanja (list Krojenje) i Krojenje: CSV redoslijeda rezova.

Napomena

Kvačice Svi dijelovi elementa, CNC ploče i Slobodne ploče u ovoj verziji ne skraćuju PDF. Za PDF samo nekih elemenata odaberi ih i klikni Izvoz odabranog u PDF.

Česte greške i rješenja

U krojnoj listi nema fronti. Fronte su skrivene s Shift+F. Klikni Prikaži fronte u zaglavlju EFS alata i ponovi izvoz.

Mjera reza je ista kao gotova mjera. Ploča nema kanta: svi rubovi su Nema. Provjeri okvir Rubna traka u kartici EFS - Ploča.

Mjera reza ima decimalu, npr. 563,2. Ploča ima kant 0,4 mm na oba ruba (2 × 0,4 = 0,8 mm). To je točna mjera reza. Ako pila reže na cijeli milimetar, zaokruži prema svojoj praksi.

Duljina i Širina su zamijenjene. Ploča ima Godovi: Kraća strana. Duljina ide uz godove. Ako dekor nema godove (jednobojna ploča), vrati Dulja strana.

Stupac Šarke je prazan kod klapne. Stupac se puni samo za vrata. Broj šarki klapne je u okviru Okovi i spojevi elementa i u listu Okovi.

Brojevi na naljepnicama ne odgovaraju krojnoj listi. Naljepnice i krojna lista su izvezene iz različitih verzija projekta. Izvezi ih ponovno odjednom, npr. s Proizvodni paket.

Izvoz javlja grešku i ne sprema datoteku. Datoteka istog naziva je otvorena u Excelu. Zatvori je ili spremi pod drugim nazivom. Ako greška kaže da je probni period ili pretplata istekla, vidi Kad probni period ili pretplata istekne.

Nakon izvoza piše "Izvezeno, ali provjera projekta je našla greške". Datoteka je spremljena, ali projekt ima preklapanja elemenata ili rupe za tiple kroz ploču. Klikni Provjera projekta, ispravi greške i izvezi ponovno. Vidi Provjera projekta.

Izvoz odabranog u PDF je siv. Ništa nije odabrano. Klikni ploču elementa ili slobodnu ploču.

Odabrano u JPG je siv. Odabran je cijeli element ili više objekata. Klikni jednu ploču u 3D pogledu ili u popisu Dijelovi elementa.

PDF se izvozi dugo. Uključeno je Elementi, pa program renderira četiri pogleda svakog elementa. Za brze crteže ploča isključi Elementi, a PDF: vektorski crteži ploča ostavi uključeno.

Isključio sam Slobodne ploče, a radna ploča je i dalje u PDF-u. Ta kvačica u ovoj verziji ne mijenja PDF. Za PDF bez slobodnih ploča odaberi samo elemente i klikni Izvoz odabranog u PDF.

Na naslovnici PDF-a nije naziv projekta. Projekt nema upisan naziv. Upiši ga u panelu Web objava, polje Naziv, i izvezi ponovno.

U krojnoj listi je ploča koju ne vidim u sceni. Sakrivena je Blenderovom tipkom, npr. Shift+H. Pritisni Alt+H da je opet vidiš.

Prečaci u ovom poglavlju

Tipka	Radnja
Enter	Potvrdi upisanu napomenu
Shift+F	Sakrij fronte: skrivene fronte ne ulaze u izvoz
Esc	Prekini izvoz u PDF dok traju renderi
Ctrl+Shift+E	Proizvodni paket: krojna lista, crteži, DXF i ostalo odjednom
Alt+H	Prikaži sve što je sakriveno Blenderovom tipkom
Ctrl+S	Spremi projekt prije izvoza

Svi prečaci su u poglavlju Prečaci.

Dalje

Sljedeće poglavlje: Spojevi: tipli, konfirmat, minifix
