Lista formatek i wymiar cięcia

Lista formatek to lista wszystkich płyt w projekcie. EFS eksportuje ją do Excela jednym kliknięciem: dla każdej płyty materiał i grubość, wymiar cięcia, obrzeże na każdej krawędzi, zawiasy, uwagi, oznaczenie CNC i wymiar na gotowo. W tym rozdziale zobaczysz, co pokazuje każda kolumna, jak EFS oblicza wymiar cięcia i co trafia do PDF z rysunkami płyt.

Film: C01 Lista formatek i wymiar cięcia

Ten sam przebieg pracy w dwuminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Zanim zaczniesz

• Otwórz projekt z szafkami, które mają przypisane dekory i obrzeże. Jak to zrobić, opisuje rozdział Dekory, obrzeże i materiały.
• Zapisz projekt (Ctrl+S). Eksport zaproponuje wtedy folder projektu i nazwę utworzoną z nazwy projektu.
• Przywróć ukryte fronty. Jeśli zostały ukryte skrótem Shift+F, kliknij Pokaż fronty w nagłówku narzędzia EFS. Ukryte fronty nie trafiają do listy formatek (zobacz Płyty, które nie trafiają na listę).
• Eksport działa w okresie próbnym i w trakcie subskrypcji. Gdy się skończą, kliknięcie eksportu zgłasza błąd (zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie).

Przebieg pracy z filmu

Film korzysta z gotowej kuchni Kuchnia Nowak. Te same kroki, z odnośnikami do szczegółów:

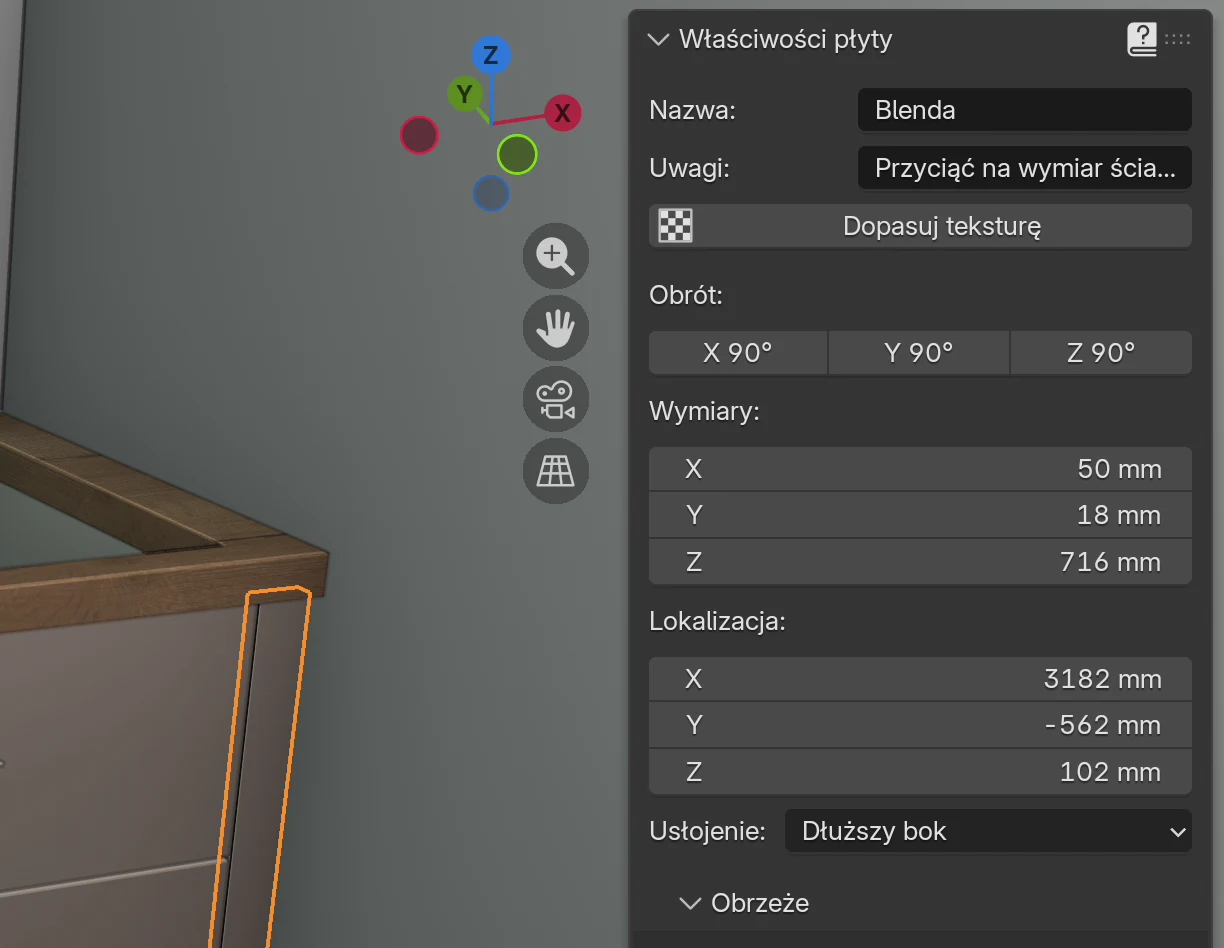

1. Kliknij blendę przy ścianie. Na karcie EFS - Płyta w polu Uwagi wpisz Przyciąć na wymiar ściany i naciśnij Enter. Zobacz Uwagi.

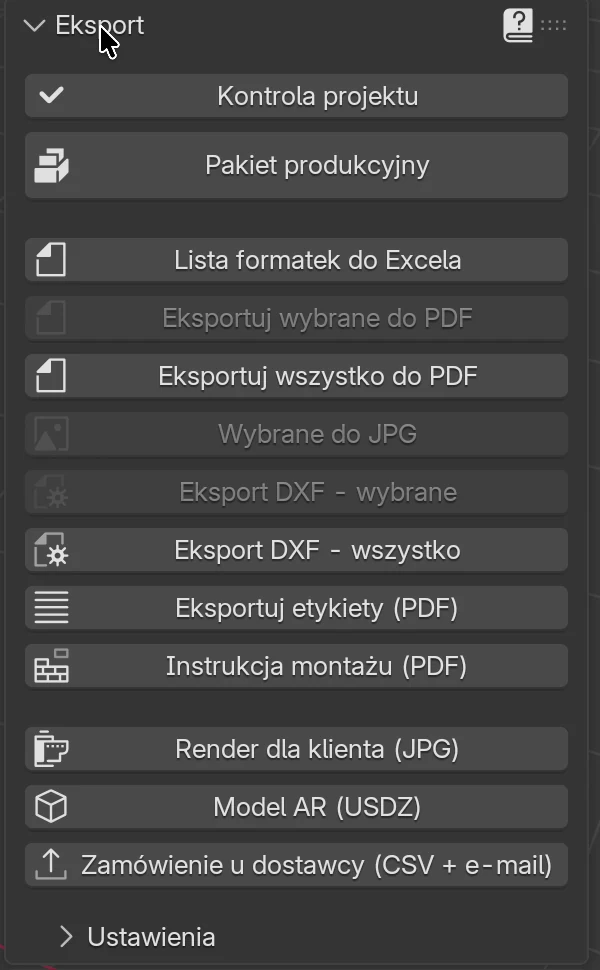

2. Na karcie EFS otwórz panel Eksport i kliknij Lista formatek do Excela.

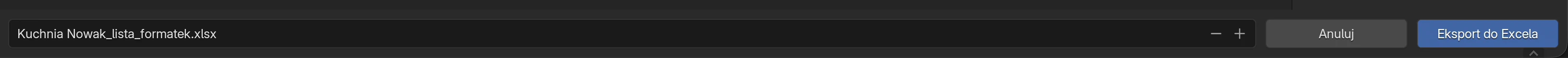

3. Przeglądarka plików proponuje folder projektu i nazwę Kuchnia Nowak_lista_formatek.xlsx. Kliknij Eksport do Excela. Zobacz Eksport do Excela.
4. Otwórz plik w Excelu. Pierwsza karta to Lista formatek: każdy wiersz to jedna płyta. Zobacz Kolumny listy formatek.
5. Porównaj Wymiar cięcia i Wymiar na gotowo. Lewe drzwi szafki zlewowej mają na gotowo 716 × 396 mm, z obrzeżem 2 mm dookoła, i są cięte na 712 × 392 mm. Zobacz Wymiar na gotowo i wymiar cięcia.

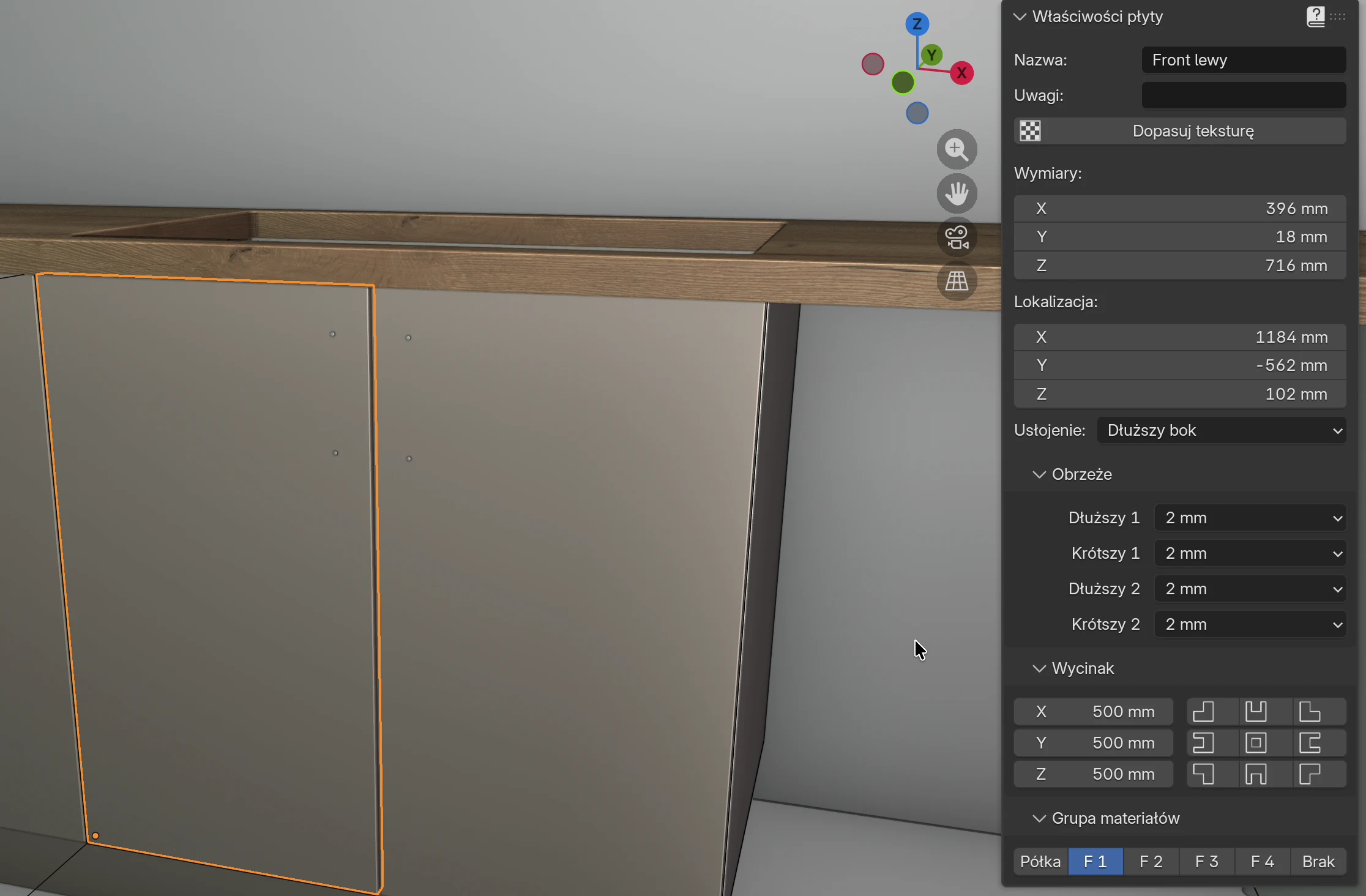

6. W programie kliknij te same drzwi i spójrz na sekcję Obrzeże: obrzeże jest wybrane dla dwóch dłuższych i dwóch krótszych krawędzi. Zobacz Obrzeże na każdej krawędzi.
7. Kliknij blat i w polu Usłojenie wybierz Krótszy bok, a potem przywróć Dłuższy bok. Na liście formatek Długość zawsze biegnie wzdłuż usłojenia. Zobacz Usłojenie i długość.
8. W Excelu spójrz na kolumny Zawiasy, Uwagi i CNC. Zobacz Zawiasy i Oznaczenie CNC.
9. Otwórz kartę Zestawienie materiałów: metry kwadratowe płyty dla każdego dekoru i grubości oraz metry obrzeża dla każdej grubości. Zobacz Zestawienie materiałów.

Eksport do Excela

1. Na karcie EFS otwórz panel Eksport.
2. Kliknij Lista formatek do Excela.
3. W przeglądarce plików sprawdź folder i nazwę.
4. Kliknij Eksport do Excela.

Program zgłasza Eksport zakończony.

Zasady, które program stosuje sam:

• Lista formatek zawsze obejmuje cały projekt. Zaznaczenie w scenie nie ma znaczenia. Dla części projektu użyj Eksportuj wybrane do PDF lub Eksport DXF - wybrane.
• Proponowana nazwa to nazwa projektu_lista_formatek.xlsx, w folderze, w którym zapisano projekt. Nazwa projektu pochodzi z pola Nazwa w panelu Publikacja online (zobacz Podgląd online i QR). Dopóki jej nie wpiszesz, używana jest nazwa pliku .blend. Niezapisany projekt bez nazwy dostaje Projekt_lista_formatek.xlsx.
• Część nazwy po nazwie projektu i nagłówki kolumn zależą od języka interfejsu: w interfejsie angielskim nazwa kończy się na _cutting_list.xlsx, w chorwackim na _krojna_lista.xlsx. Zobacz Język interfejsu.
• Po eksporcie EFS sam uruchamia kontrolę projektu (zobacz Kontrola projektu). Jeśli znajdzie błędy (nachodzące na siebie szafki, otwory na kołki przechodzące przez płytę), zgłasza Wyeksportowano, ale kontrola projektu znalazła błędy: 2 (Kontrola projektu). Plik i tak zostaje zapisany. Ostrzeżeń nie zgłasza; aby je zobaczyć, kliknij Kontrola projektu.
• Jeśli w folderze jest już plik o tej samej nazwie, eksport go nadpisuje.

Uwaga

Jeśli ten sam plik jest otwarty w Excelu, program nie może go nadpisać i zgłasza błąd. Zamknij plik w Excelu albo zapisz pod inną nazwą.

Karty w pliku

Karta	Kiedy istnieje	Zawartość
Lista formatek	Zawsze	Jeden wiersz na płytę. Zobacz Kolumny listy formatek.
Zestawienie materiałów	Zawsze	Powierzchnia płyt i metry obrzeża dla każdego dekoru i grubości. Zobacz Zestawienie materiałów.

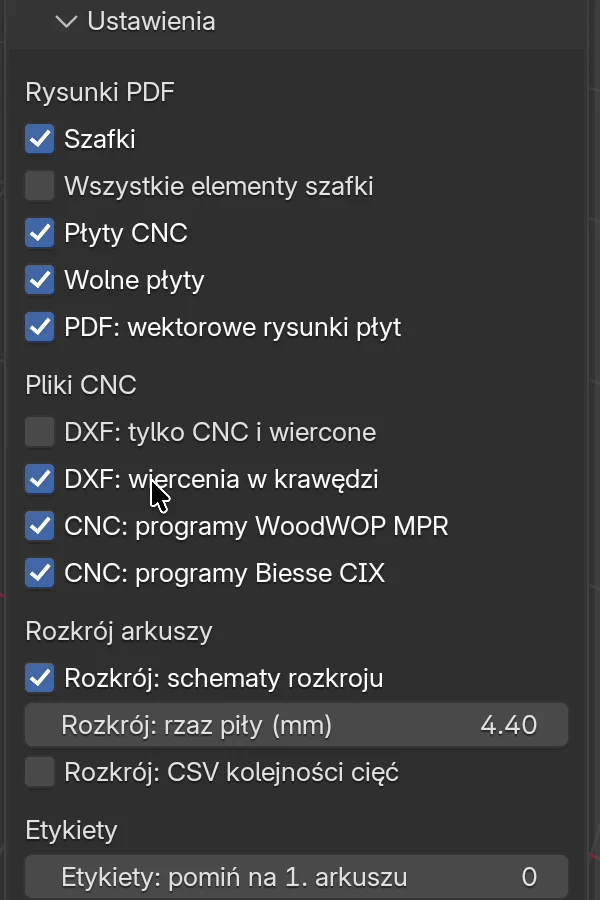

Rozkrój	Opcja Rozkrój: schematy rozkroju jest włączona	Arkusze z numerami elementów i wykorzystaniem. Zobacz Rozkrój i ceny płyt.
Okucia	Projekt ma okucia	Zawiasy, prowadnice szuflad, kołki, nóżki, wkręty i pozostałe okucia dla każdej szafki, z RAZEM na końcu. Zobacz Okucia projektu.

Kolumny listy formatek

Karta Lista formatek ma dwa wiersze nagłówków: u góry grupa (Wymiar cięcia, Obrzeże, Płyta, Szafka, Wymiar na gotowo), pod nią nazwa kolumny. Trzeci wiersz jest pusty, a płyty zaczynają się od czwartego wiersza.

Kolumna Excela	Grupa i nazwa	Co pokazuje
A	(bez nagłówka)	Numer kolejny płyty: 1, 2, 3…
B	Materiał	Pełna nazwa dekoru, np. U702 ST9 Kašmir siva. Płyta bez dekoru ma Default white.
C	Grubość	Grubość płyty w mm, zaokrąglona do pełnego milimetra.
D	Wymiar cięcia → Długość	Wymiar, na który płyta jest cięta, wzdłuż usłojenia.
E	Wymiar cięcia → Szerokość	Wymiar, na który płyta jest cięta, w poprzek usłojenia.
F	Obrzeże → Dłuższy 1	Grubość obrzeża na pierwszej dłuższej krawędzi, w mm: 0.4, 0.8, 1.0 lub 2.0. Puste pole oznacza brak obrzeża.
G	Obrzeże → Krótszy 1	To samo dla pierwszej krótszej krawędzi.
H	Obrzeże → Dłuższy 2	To samo dla drugiej dłuższej krawędzi.
I	Obrzeże → Krótszy 2	To samo dla drugiej krótszej krawędzi.
J	Płyta → Zawiasy	Tylko drzwi: liczba zawiasów i bok, np. 2 zawiasy na dłuższym boku. Zobacz Zawiasy.
K	Płyta → Typ	Typ płyty w języku interfejsu: np. Lewa strona, Prawa strona, Wieniec górny, Wieniec dolny, Plecy, Front lewy, Półka pozioma, Front szuflady, Wieniec górny narożny, a dla wolnej płyty Płyta. Typ się nie zmienia, gdy zmienisz nazwę płyty.
L	Płyta → Nazwa	Nazwa płyty, np. Front lewy. To pole Nazwa na karcie EFS - Płyta.
M	Płyta → Uwagi	Uwagi do płyty, z dopiskiem dla pleców w rowku lub we wręgu. Zobacz Uwagi.
N	Płyta → CNC	CNC 1, CNC 2… dla płyt, które nie są zwykłym prostokątem. Zobacz Oznaczenie CNC.
O	Szafka → Nazwa	Nazwa szafki, do której należy płyta, np. Szafka zlewowa 800. Dla wolnej płyty (blat, cokół, blenda) to jej własna nazwa.
P	Szafka → Uwagi	Uwagi do szafki. Dla wolnej płyty jej własne uwagi.
Q	Wymiar na gotowo → Długość	Długość gotowej płyty, z obrzeżem, w pełnych mm.
R	Wymiar na gotowo → Szerokość	Szerokość gotowej płyty, z obrzeżem, w pełnych mm.

Zasady dla całej karty:

• Kolumny są tak szerokie jak tekst w nich (najwyżej 48 znaków).
• Nagłówki i kolumna A są zablokowane: przy przewijaniu w dół lub w prawo zostają na miejscu.
• Wymiar cięcia ma pełne milimetry lub jedno miejsce po przecinku (np. 563,2). Wymiar na gotowo jest zawsze w pełnych milimetrach.
• Obrzeże w kolumnach Obrzeże jest zapisane jako tekst z kropką (2.0). Aby zsumować obrzeże, użyj karty Zestawienie materiałów.

Kolejność i numeracja

• Płyty idą szafka po szafce. Wszystkie płyty jednej szafki są razem, jedna pod drugą.
• Kolejność szafek i wolnych płyt odpowiada ich kolejności w projekcie. Nie jest alfabetyczna i nie idzie według ścian.
• Numer kolejny w kolumnie A to numer elementu w całym projekcie. Schematy rozkroju i etykiety używają tego samego numeru, więc element z etykiety znajdziesz na liście po numerze.
• Dwie identyczne płyty (np. dwie półki tej samej szafki) mają dwa wiersze. Lista formatek nie łączy ich w jeden wiersz z ilością.

Uwaga

Numery są nadawane od nowa przy każdym eksporcie. Gdy usuniesz lub dodasz szafkę albo płytę, numery pozostałych płyt mogą się przesunąć. Dlatego eksportuj listę formatek, etykiety i schematy rozkroju z tej samej wersji projektu, najlepiej za jednym razem przyciskiem Pakiet produkcyjny (zobacz Pakiet produkcyjny i zamówienie u dostawcy).

Wymiar na gotowo i wymiar cięcia

Wymiar na gotowo to wymiar płyty taki, jaki jest w projekcie: z obrzeżem. To wymiary widoczne na karcie EFS - Płyta w sekcji Wymiary. Wymiar cięcia to wymiar, na który piła tnie płytę przed oklejaniem: wymiar na gotowo minus grubość obrzeża na każdej oklejonej krawędzi.

Jak EFS oblicza wymiar cięcia:

• Obrzeże na Dłuższy 1 i Dłuższy 2 zmniejsza krótszy wymiar płyty.
• Obrzeże na Krótszy 1 i Krótszy 2 zmniejsza dłuższy wymiar płyty.
• Krawędź bez obrzeża (Brak) jest cięta na wymiar na gotowo.
• Dłuższy bok i Krótszy bok to rzeczywiście dłuższy i krótszy bok płyty, niezależnie od usłojenia.

Przykłady (drzwi o wymiarze na gotowo 716 × 396 mm, usłojenie wzdłuż dłuższego boku):

Obrzeże	Wymiar cięcia (długość × szerokość)
2 mm na wszystkich czterech krawędziach	712 × 392 mm
Dłuższy 1 1 mm, pozostałe krawędzie 2 mm	712 × 393 mm
Dłuższy 1 i Dłuższy 2 2 mm, krótsze krawędzie bez obrzeża	716 × 392 mm
Bez obrzeża	716 × 396 mm

Przykłady z kuchni z filmu:

Płyta	Wymiar na gotowo	Obrzeże	Wymiar cięcia
Wieniec górny narożny (szafka narożna)	1164 × 1146 mm	0,4 mm dookoła	1163,2 × 1145,2 mm
Listwa narożna lewa (listwa narożna)	718 × 60 mm	2 mm dookoła	714 × 56 mm
Front lewy (Szafka zlewowa 800)	716 × 396 mm	2 mm dookoła	712 × 392 mm

Gdzie używany jest który wymiar:

Wynik	Wymiar
Lista formatek, kolumny Wymiar cięcia	wymiar cięcia
Lista formatek, kolumny Wymiar na gotowo	wymiar na gotowo
Zestawienie materiałów (powierzchnia i metry obrzeża)	wymiar cięcia
Schematy rozkroju i karta Rozkrój	wymiar cięcia
Etykiety	wymiar cięcia
DXF, MPR i CIX	wymiar cięcia, otwory mierzone od krawędzi cięcia (zobacz Wymiar cięcia w plikach CNC)
Rysunek płyty w PDF	wymiar na gotowo, a pod nim wiersz Wymiar cięcia

Informacja

EFS zawsze traktuje wymiar wpisany w programie (np. Szerokość szafki 600 mm) jako wymiar na gotowo. Obrzeże jest odejmowane dopiero na liście formatek. Dzięki temu rysujesz szafki w rzeczywistych wymiarach, bez uwzględniania obrzeża.

Obrzeże na każdej krawędzi

Obrzeże ustawia się osobno dla każdej krawędzi, na karcie EFS - Płyta, w sekcji Obrzeże. Kroki, domyślne obrzeże dla każdego typu płyty i przycisk Do wybranych płyt opisuje rozdział Dekory, obrzeże i materiały.

Na liście formatek obrzeże jest w czterech kolumnach grupy Obrzeże, w tej samej kolejności co w sekcji: Dłuższy 1, Krótszy 1, Dłuższy 2, Krótszy 2. Kolumna zostaje pusta, gdy krawędź nie ma obrzeża.

To, która krawędź jest „1”, a która „2”, widać na rysunku płyty w PDF: niebieska linia wzdłuż krawędzi, z grubością obrzeża. Krawędź 1 to dolna lub lewa, krawędź 2 górna lub prawa. Zobacz Strona płyty.

Wskazówka

Krawędzie przy ścianie i pod blatem nie potrzebują obrzeża. Ustaw je na Brak przed eksportem: wymiar cięcia będzie wtedy prawidłowy, a metry obrzeża na karcie Zestawienie materiałów nie urosną niepotrzebnie.

Usłojenie i długość

Na liście formatek Długość zawsze biegnie wzdłuż usłojenia, a Szerokość w poprzek. Kierunek usłojenia wybierasz na karcie EFS - Płyta, w polu Usłojenie.

Usłojenie	Długość	Szerokość
Dłuższy bok (domyślnie)	dłuższy bok płyty	krótszy bok płyty
Krótszy bok	krótszy bok płyty	dłuższy bok płyty

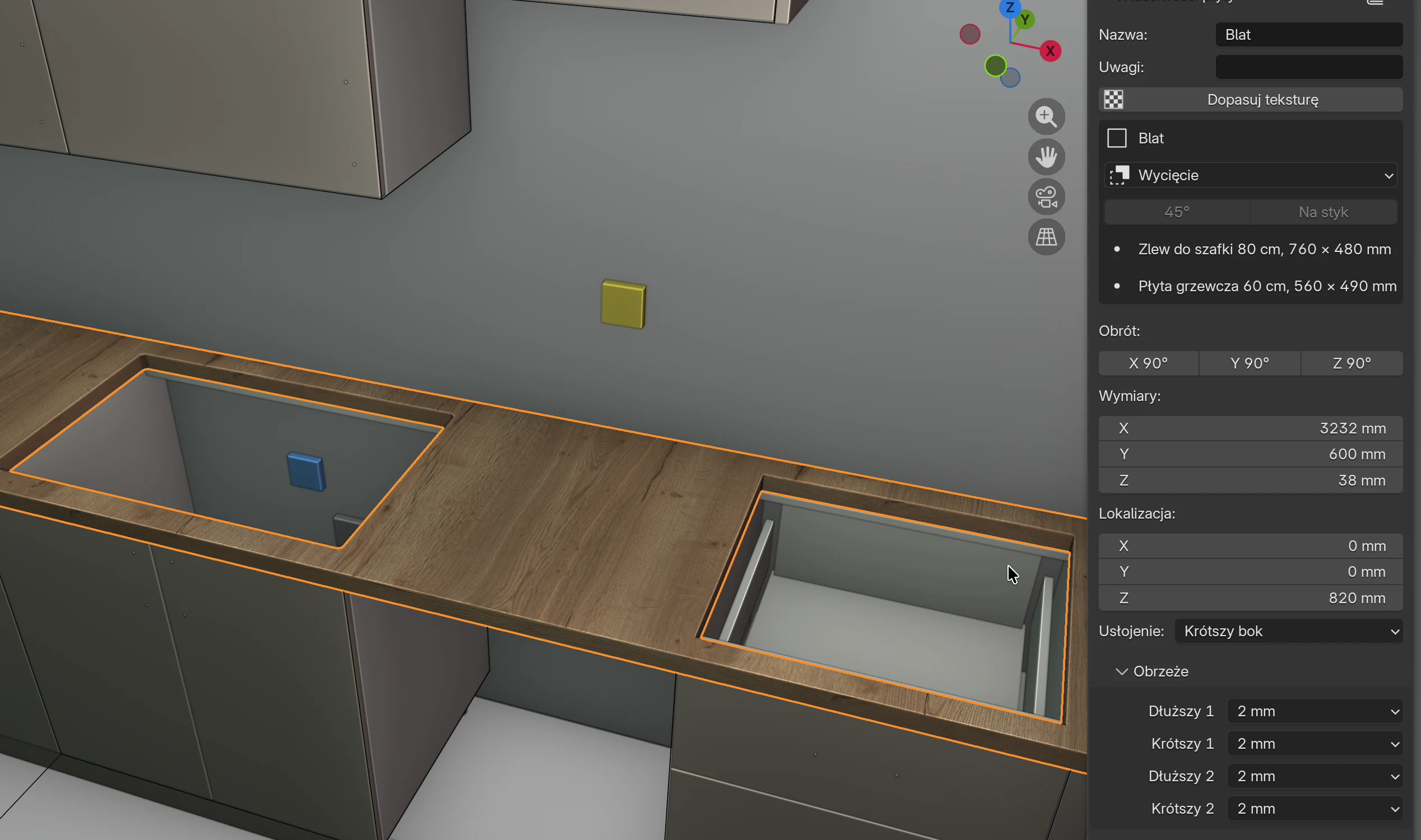

Przykład z filmu, blat 3232 × 600 × 38 mm z obrzeżem 2 mm dookoła:

Usłojenie	Wymiar na gotowo (długość × szerokość)	Wymiar cięcia (długość × szerokość)
Dłuższy bok	3232 × 600 mm	3228 × 596 mm
Krótszy bok	600 × 3232 mm	596 × 3228 mm

Zasady:

• Rozkrój układa element tak, że jego Długość biegnie wzdłuż długości arkusza, i go nie obraca. Zobacz Rozkrój i ceny płyt.
• Boki, tyły i dna szuflad oraz poprzeczki nie mają pola Usłojenie. Na liście formatek ich Długość zawsze biegnie wzdłuż dłuższego boku.
• Na rysunku płyty w PDF Długość jest zawsze pozioma, a szara podwójna strzałka na środku płyty pokazuje kierunek usłojenia.

Więcej o usłojeniu i o tym, jak obraca się tekstura, w rozdziale Dekory, obrzeże i materiały.

Uwagi

Lista formatek ma dwa rodzaje uwag: uwagi do płyty i uwagi do szafki.

Uwagi	Gdzie je wpisujesz	Gdzie się pojawiają
Uwagi do płyty	Karta EFS - Płyta, pole Uwagi	Lista formatek, kolumna Płyta → Uwagi; strona tej płyty w PDF
Uwagi do szafki	Karta EFS - Szafka, sekcja Właściwości szafki, pole Uwagi	Lista formatek, kolumna Szafka → Uwagi w każdym wierszu tej szafki; strona szafki w PDF

1. Kliknij płytę, np. blendę.
2. Na karcie EFS - Płyta kliknij pole Uwagi.
3. Wpisz uwagę, np. Przyciąć na wymiar ściany, i naciśnij Enter.

Dla wolnej płyty (blat, cokół, blenda, panel maskujący) uwagi do płyty są też uwagami „szafki”, więc pojawiają się w obu kolumnach.

Rowek i wręg na plecy

Gdy plecy są osadzone w rowku lub we wręgu, EFS dopisuje tekst do uwag boków, wieńców górnych i dolnych oraz tylnych poprzeczek:

Plecy	Dopisek do uwag
W rowku	Rowek na plecy 3 mm grubości
We wręgu	Wręg na plecy 3 mm grubości
Nakładane	nic

Grubość w tekście to Grubość pleców. Dopisek stoi za wpisanymi uwagami, jeśli są. Położenie rowka (Odsadzenie) i jego Głębokość nie są na liście formatek: rowek jest narysowany na rysunku płyty w PDF, a w DXF jako kieszeń. Zobacz Plecy i Rowki, wręgi i wycięcia.

Wskazówka

Jeśli rowek na plecy wycinasz na pile, a nie na CNC, wpisz Odsadzenie i Głębokość rowka w uwagach do szafki (np. Rowek 3 mm, 14 mm od krawędzi, 10 mm głęboki). Wtedy wymiar jest w każdym wierszu tej szafki.

Wycięcia i otwory

• Lista formatek nie opisuje wycięć ani otworów. Płyta z wycięciem dostaje oznaczenie CNC, a kształt jest na rysunku w PDF i w DXF.
• Otworów na kołki, zawiasy, prowadnice szuflad, uchwyty i podpórki półek nie ma na liście formatek. Są na rysunku płyty w PDF, z pozycjami, oraz w plikach DXF, MPR i CIX. Zobacz Wiercenia, DXF, MPR i CIX.
• Jedyne, co lista formatek mówi o okuciach, to liczba zawiasów w drzwiach (kolumna Zawiasy). Wszystkie okucia liczy karta Okucia.

Oznaczenie CNC

Kolumna CNC oznacza płyty, które nie są zwykłym prostokątem i wymagają cięcia na CNC. Oznaczenia biegną kolejno przez cały projekt: CNC 1, CNC 2, CNC 3…

Oznaczenie dostają te płyty:

Płyta	Dlaczego
Wieniec górny narożny, Wieniec dolny narożny, Półka narożna 1 do 3 szafki narożnej	płyty w kształcie litery L
Blat z wycięciem na zlew lub płytę grzewczą	wycięcie wewnątrz płyty (zobacz Blat: wycięcia i łączenie narożne)
Blat przycięty do łączenia narożnego	skośne lub proste cięcie w narożniku
Płyta z wycięciem z sekcji Wycinak na karcie EFS - Płyta	ścięty narożnik lub wcięcie w obrysie

Płyty, które mają tylko otwory, nie dostają oznaczenia CNC. Bok z rowkiem Gola też nie dostaje oznaczenia, choć jego obrys jest wycięty. W eksporcie DXF wszystkie te płyty i tak mają swoją obróbkę (zobacz Wiercenia, DXF, MPR i CIX).

Zawiasy

Kolumna Zawiasy jest wypełniona tylko dla drzwi (Front lewy, Front prawy), także w szafce narożnej. Klapy i fronty szuflad jej nie mają.

• Tekst to liczba zawiasów i bok drzwi, na którym są: 1 zawias na dłuższym boku, 2 zawiasy na dłuższym boku, 5 zawiasów na dłuższym boku.
• na dłuższym boku pojawia się, gdy drzwi są wyższe niż szersze, na krótszym boku, gdy są szersze niż wyższe.
• Liczba pochodzi z sekcji Okucia i połączenia szafki: z pola Zawiasy albo jest automatyczna przy Autom. liczba zawiasów (zobacz Okucia i połączenia).
• Drzwi z 0 zawiasów mają 0 zawiasów na dłuższym boku. Kontrola projektu zgłasza wtedy, że drzwi nie mają zawiasów.

Rodzaju zawiasu i wymiaru K nie ma na liście formatek. Pokazuje je strona drzwi w PDF, np. 2 zawiasy na dłuższym boku — Blum Clip top 110, wymiar K 21,5 mm.

Zestawienie materiałów

Karta Zestawienie materiałów sumuje listę formatek według dekoru i grubości. Służy do zamawiania płyt i obrzeża.

Kolumna	Co pokazuje
Materiał	Nazwa dekoru.
Grubość mm	Grubość płyty.
Powierzchnia m2	Suma powierzchni wszystkich płyt tego dekoru i grubości, według wymiaru cięcia (długość × szerokość), z dokładnością do dwóch miejsc po przecinku.
Długość obrzeża w m → 0,4 mm, 0,8 mm, 1 mm, 2 mm	Metry obrzeża każdej grubości na płytach tego dekoru i grubości. Krawędź liczy się z długością swojego boku płyty, według wymiaru cięcia.

Przykład z filmu: U702 ST9 Kašmir siva, 18 mm: 7 m² płyty i 63,6 m obrzeża 2 mm.

Zasady:

• Obrzeże jest liczone przy dekorze płyty, na której jest. Obrzeże 2 mm na frontach U702 liczy się w wierszu U702 ST9 Kašmir siva, a nie przy korpusie.
• Powierzchnia jest netto: bez odpadu, okrawania i rzazu piły. Ile arkuszy naprawdę potrzeba, oblicza rozkrój (karta Rozkrój i Rozkrój i ceny płyt).
• Plecy 3 mm i płyty bez dekoru (Default white) mają własny wiersz, jak każdy inny dekor.
• Metry obrzeża nie zawierają naddatku na obcinanie. Dolicz go przy zamawianiu.

Płyty, które nie trafiają na listę

Co	Dlaczego	Gdzie jest zamiast tego
Fronty ukryte skrótem Shift+F	Ukryte fronty są celowo pomijane w każdym eksporcie	Przywróć je przyciskiem Pokaż fronty w nagłówku i wyeksportuj ponownie
Płyty ustawione na Brak (bok, wieniec górny lub dolny, plecy)	Szafka ich nie używa	—
Wieniec górny lub dolny, gdy zastępują go poprzeczki	Szafka go nie używa	Poprzeczki są na liście
Metalowe boki szuflad systemów boxowych (TANDEMBOX, LEGRABOX, MERIVOBOX)	Kupuje się je, a nie tnie	Karta Okucia
Kołki i otwory	Nie są płytami	Kołki na karcie Okucia, otwory na rysunkach i w DXF
Nóżki, zawiasy, prowadnice szuflad i inne okucia	Nie są płytami	Karta Okucia
Ściany, podłoga, otwory i oznaczenia instalacji	Są częścią pomieszczenia	—
Obiekty, które nie są płytami EFS (meble z biblioteki, lampa)	Program nie może ich ciąć	—

Uwaga

Frontów ukrytych skrótem Shift+F nie ma na liście formatek, w PDF, w DXF, na etykietach, w ofercie ani na renderze. Program o tym nie ostrzega. Przed każdym eksportem sprawdź, czy przycisk Pokaż fronty w nagłówku jest niebieski (fronty są widoczne).

Płyta ukryta klawiszem Blendera (np. H lub Shift+H) nadal jest na liście formatek. Ukrycie jej w widoku nie zmienia eksportu.

Rysunki PDF

Panel Eksport ma trzy eksporty rysunków:

Przycisk	Co eksportuje	Kiedy jest wyszarzony
Eksportuj wszystko do PDF	Rysunki wszystkich szafek i płyt projektu w jednym PDF	Nigdy
Eksportuj wybrane do PDF	To samo, tylko dla wybranych szafek i wolnych płyt	Nic nie jest wybrane
Wybrane do JPG	Obraz jednej płyty z wymiarami	Nie jest wybrana dokładnie jedna płyta

PDF nie ma tabeli wszystkich elementów jak plik Excela. Każda płyta ma własną stronę z rysunkiem i wymiarami, więc PDF jest listą formatek dla warsztatu: płyta po płycie.

Eksport wszystkiego do PDF

1. W panelu Eksport kliknij Eksportuj wszystko do PDF.
2. W przeglądarce plików sprawdź nazwę. Proponowana nazwa to nazwa projektu_rysunki.pdf w folderze projektu.
3. Kliknij Eksportuj wszystko do PDF w prawym dolnym rogu przeglądarki plików.
4. Jeśli opcja Szafki jest włączona, program renderuje każdą szafkę. Na dole rzutni 3D widać Eksportowanie 5 z 48. Poczekaj.
5. Gdy pojawi się Eksport zakończony, PDF jest zapisany.

Esc zatrzymuje eksport, gdy trwa renderowanie. Program zgłasza Eksport anulowany i nie zapisuje PDF.

Eksport wybranych do PDF

1. Wybierz szafkę: kliknij dowolną jej płytę. Aby wybrać kilka szafek, przytrzymaj Shift i klikaj płyty pozostałych szafek.
2. Kliknij Eksportuj wybrane do PDF.
3. Sprawdź nazwę i kliknij Eksportuj wybrane do PDF w prawym dolnym rogu przeglądarki plików.

Zasady:

• Wybranie dowolnej płyty eksportuje całą szafkę, do której płyta należy.
• Wybrana wolna płyta (blat, cokół, blenda) eksportuje tylko siebie.
• Lista okuć i schematy rozkroju w tym PDF obejmują tylko wybrane szafki.

Co jest w PDF

Część	Kiedy jest w PDF	Zawartość
Strona tytułowa	Zawsze	EASY FORM STUDIO, Lista formatek dla i nazwa projektu, Utworzono i data
Strona szafki	Opcja Szafki jest włączona	Cztery widoki szafki z wymiarami i tabela Szerokość, Głębokość, Wysokość, z uwagami do szafki
Strony płyt szafki	Zawsze, dla każdej płyty	Rysunek płyty i tabele, zobacz Strona płyty
Strony wolnych płyt	Zawsze	Tak samo jak dla płyty szafki
Lista okuć	Projekt ma okucia	Okucia dla każdej szafki, z RAZEM na końcu
Schemat rozkroju	Opcja Rozkrój: schematy rozkroju jest włączona	Arkusze z elementami; numery to numery wierszy listy formatek

Kolejność: strona tytułowa, potem dla każdej szafki jej strona i strony jej płyt, następnie wolne płyty, lista okuć i schematy rozkroju. Od drugiej strony w prawym dolnym rogu jest napis Strona 2 z 48.

Tytuł strony szafki to nazwa szafki. Tytuł strony płyty to Szafka - Płyta, np. Szafka zlewowa 800 - Front lewy.

Wskazówka

Przed eksportem wpisz nazwę projektu (panel Publikacja online, pole Nazwa). Nazwa trafia na stronę tytułową PDF i do nazw wszystkich eksportowanych plików. Dopóki jej nie wpiszesz, miejsce na nazwę na stronie tytułowej zostaje puste.

Strona płyty

Na górze jest rysunek płyty. Przy włączonej opcji PDF: wektorowe rysunki płyt (domyślnie) to rysunek techniczny z obrysem, otworami, wymiarami i obrzeżem. Co oznacza każda linia i kolor, opisuje sekcja Wektorowe rysunki płyt w PDF. Bez tej opcji rysunek jest renderowanym obrazem płyty z wymiarami.

Pod rysunkiem są tabele:

Wiersz	Co pokazuje
Wymiary	Długość, Szerokość i Grubość: wymiar na gotowo
Wymiar cięcia	Długość i szerokość cięcia. Wiersz pojawia się tylko wtedy, gdy różni się od wymiaru na gotowo (płyta ma obrzeże).
Materiał	Nazwa dekoru
Kierunek usłojenia	Dłuższy bok lub Krótszy bok
Zawiasy	Dla drzwi liczba zawiasów i bok, a przy zawiasie z katalogu także jego nazwa i wymiar K. W pozostałych przypadkach -.
Uwagi	Uwagi do płyty, jeśli są
Obrzeże	Dłuższy 1, Krótszy 1, Dłuższy 2, Krótszy 2: grubość obrzeża, - dla krawędzi bez obrzeża
Legenda wierceń	Dla każdej grupy otworów: przeznaczenie, Ø × głębokość, Lico, Ilość i Pozycje X/Y. Tylko przy rysunkach wektorowych i gdy płyta ma otwory.

Wybrane do JPG

Wybrane do JPG zapisuje obraz jednej płyty: wyrenderowaną płytę z wymiarami i oznaczeniami otworów na kołki, jak strona płyty w PDF bez rysunków wektorowych.

1. Kliknij jedną płytę (nie całą szafkę na liście Obiekty sceny).
2. Kliknij Wybrane do JPG.
3. W przeglądarce plików wpisz nazwę obrazu, np. nazwę płyty.
4. Kliknij Eksport do JPG.

Przycisk jest wyszarzony, gdy wybrana jest cała szafka, gdy wybranych jest kilka obiektów lub gdy wybrany obiekt nie jest płytą EFS.

Wskazówka

JPG przydaje się do wiadomości o jednej płycie dla wykonawcy lub dostawcy. Dla warsztatu lepszy jest PDF: rysunek wektorowy ma wszystkie otwory z pozycjami, obraz tylko kołki.

Ustawienia eksportu

Opcje dla PDF, plików CNC, rozkroju i etykiet są w panelu Eksport, w sekcji Ustawienia na dole panelu. Kliknij Ustawienia, aby ją otworzyć.

Opcja	Co robi	Domyślnie	Wartości
Rysunki PDF
Szafki	W PDF każda szafka dostaje stronę z czterema wyrenderowanymi widokami i wymiarami. Renderowanie trwa: bez tej opcji, przy rysunkach wektorowych, PDF jest gotowy od razu.	wł.	wł., wył.
Wszystkie elementy szafki	W tej wersji nie zmienia PDF: strona każdej płyty szafki zawsze jest w PDF.	wył.	wł., wył.
Płyty CNC	W tej wersji nie zmienia PDF.	wł.	wł., wył.
Wolne płyty	W tej wersji nie zmienia PDF: wolne płyty zawsze są w PDF.	wł.	wł., wył.
PDF: wektorowe rysunki płyt	Strona płyty jest rysunkiem technicznym (obrys, otwory, wymiary, obrzeże) zamiast renderowanego obrazu. Szybciej i ostrzej, z legendą wierceń.	wł.	wł., wył.
Pliki CNC
DXF: tylko CNC i wiercone	Eksport DXF pomija zwykłe prostokąty bez otworów i rowków.	wył.	wł., wył.
DXF: wiercenia w krawędzi	Otwory w krawędzi trafiają do DXF, MPR i CIX.	wł.	wł., wył.
CNC: programy WoodWOP MPR	Zapisuje obok DXF program .mpr dla Homag.	wył.	wł., wył.
CNC: programy Biesse CIX	Zapisuje obok DXF program .cix dla Biesse.	wył.	wł., wył.
Rozkrój arkuszy
Rozkrój: schematy rozkroju	Dodaje schematy rozkroju do PDF i kartę Rozkrój do pliku Excela. Formaty arkuszy są w cenniku.	wł.	wł., wył.
Rozkrój: rzaz piły (mm)	Grubość piły, którą rozkrój zostawia między elementami.	4,4 mm	0–20 mm
Rozkrój: CSV kolejności cięć	Obok pliku Excela zapisuje też plik nazwa_cuts.csv ze wszystkimi cięciami piły po kolei. Działa tylko przy włączonej opcji Rozkrój: schematy rozkroju.	wył.	wł., wył.
Etykiety
Etykiety: pomiń na 1. arkuszu	Ile etykiet na pierwszym arkuszu jest już zużytych.	0	0–23

Szczegóły opcji CNC są w rozdziale Wiercenia, DXF, MPR i CIX, rozkroju w rozdziale Rozkrój i ceny płyt, a etykiet w rozdziale Etykiety i instrukcja montażu.

Zasady:

• Ustawienia dotyczą projektu i są z nim zapisywane.
• Zapisz jako moje ustawienia zapisuje także te opcje, więc dostaje je każdy nowy projekt. Zobacz Moje ustawienia.
• Pakiet produkcyjny korzysta z tych samych opcji.
• Lista formatek w Excelu nie zależy od opcji z grup Rysunki PDF i Pliki CNC. Wpływają na nią tylko Rozkrój: schematy rozkroju (karta Rozkrój) i Rozkrój: CSV kolejności cięć.

Informacja

W tej wersji opcje Wszystkie elementy szafki, Płyty CNC i Wolne płyty nie skracają PDF. Aby uzyskać PDF tylko niektórych szafek, wybierz je i kliknij Eksportuj wybrane do PDF.

Częste problemy i rozwiązania

Na liście formatek nie ma frontów. Fronty są ukryte skrótem Shift+F. Kliknij Pokaż fronty w nagłówku narzędzia EFS i wyeksportuj ponownie.

Wymiar cięcia jest taki sam jak wymiar na gotowo. Płyta nie ma obrzeża: wszystkie krawędzie są ustawione na Brak. Sprawdź sekcję Obrzeże na karcie EFS - Płyta.

Wymiar cięcia ma część dziesiętną, np. 563,2. Płyta ma obrzeże 0,4 mm na obu krawędziach (2 × 0,4 = 0,8 mm). To prawidłowy wymiar cięcia. Jeśli piła tnie na pełne milimetry, zaokrąglij go tak jak zwykle.

Długość i szerokość są zamienione. Płyta ma Usłojenie: Krótszy bok. Długość biegnie wzdłuż usłojenia. Jeśli dekor nie ma usłojenia (płyta w jednolitym kolorze), przywróć Dłuższy bok.

Kolumna Zawiasy jest pusta dla klapy. Kolumna jest wypełniana tylko dla drzwi. Liczba zawiasów klapy jest w sekcji Okucia i połączenia szafki i na karcie Okucia.

Numery na etykietach nie zgadzają się z listą formatek. Etykiety i lista formatek zostały wyeksportowane z różnych wersji projektu. Wyeksportuj je ponownie za jednym razem, np. przyciskiem Pakiet produkcyjny.

Eksport zgłasza błąd i nie zapisuje pliku. Plik o tej samej nazwie jest otwarty w Excelu. Zamknij go albo zapisz pod inną nazwą. Jeśli błąd mówi, że skończył się okres próbny lub subskrypcja, zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie.

Po eksporcie pojawia się „Wyeksportowano, ale kontrola projektu znalazła błędy”. Plik jest zapisany, ale projekt ma nachodzące na siebie szafki lub otwory na kołki przechodzące przez płytę. Kliknij Kontrola projektu, popraw błędy i wyeksportuj ponownie. Zobacz Kontrola projektu.

Przycisk Eksportuj wybrane do PDF jest wyszarzony. Nic nie jest wybrane. Kliknij płytę szafki lub wolną płytę.

Przycisk Wybrane do JPG jest wyszarzony. Wybrana jest cała szafka lub kilka obiektów. Kliknij jedną płytę w rzutni 3D lub na liście Elementy szafki.

Eksport PDF trwa długo. Opcja Szafki jest włączona, więc program renderuje cztery widoki każdej szafki. Aby szybko uzyskać rysunki płyt, wyłącz Szafki i zostaw włączoną opcję PDF: wektorowe rysunki płyt.

Opcja Wolne płyty jest wyłączona, a blat nadal jest w PDF. W tej wersji ta opcja nie zmienia PDF. Aby uzyskać PDF bez wolnych płyt, wybierz tylko szafki i kliknij Eksportuj wybrane do PDF.

Na stronie tytułowej PDF nie ma nazwy projektu. Projekt nie ma nazwy. Wpisz ją w panelu Publikacja online, w polu Nazwa, i wyeksportuj ponownie.

Na liście formatek jest płyta, której nie widać w scenie. Jest ukryta klawiszem Blendera, np. Shift+H. Naciśnij Alt+H, aby znów ją zobaczyć.

Skróty w tym rozdziale

Klawisz	Działanie
Enter	Zatwierdza wpisaną uwagę
Shift+F	Ukryj fronty: ukryte fronty nie trafiają do eksportu
Esc	Zatrzymuje eksport PDF, gdy trwa renderowanie
Ctrl+Shift+E	Pakiet produkcyjny: lista formatek, rysunki, DXF i reszta za jednym razem
Alt+H	Pokazuje wszystko, co ukryto klawiszem Blendera
Ctrl+S	Zapisuje projekt przed eksportem

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej

Następny rozdział: Połączenia: kołki, konfirmat, minifix
