Klizna vrata¶
Klizna vrata dodaješ postojećem ormaru iz izbornika desnog klika: EFS makne njegovu frontu i ispred korpusa postavi krila u dvije staze, s preklopom od 30 mm, u dekoru i grupi materijala fronti. Ovo poglavlje pokazuje kako se krila dodaju, kako EFS računa njihove mjere, što ide u krojnu listu i popis okova te što napraviti kad ormaru poslije promijeniš mjere.
Prije nego počneš¶
- Složi ormar do kraja: mjere, pregrade, police, šipku. Kako se slaže ormar, piše u poglavlju Ormar s pretincima i šipkom. U videu je to predložak Ormar, 2 krila, šipka proširen na 1800 mm, s pregradom i četiri police.
- Ako krila trebaju biti u dekoru, daj dekor vratima ormara prije dodavanja. Krila preuzmu dekor i grupu materijala fronte koju zamjenjuju. Kako se daje dekor, piše u poglavlju Dekori, kant i materijali.
- Klizna vrata dodaj na kraju. Krila ne prate kasnije promjene ormara (vidi Kad promijeniš ormar).
Tok rada iz videa¶
- Klikni ormar. Kad ormar već ima krila, klikni njegov naziv u popisu Objekti scene (vidi Odabir ormara iza krila).

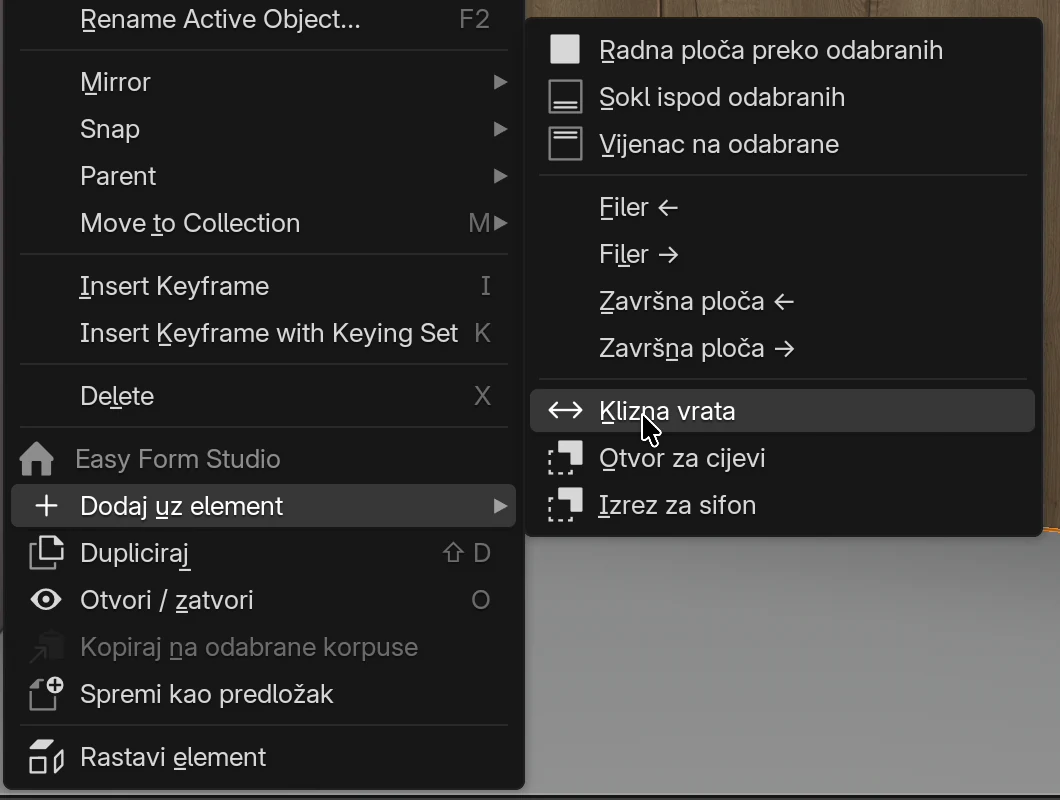

- Desni klik, pa Dodaj uz element → Klizna vrata. Vrata ormara nestanu, a ispred korpusa su dva hrastova krila.

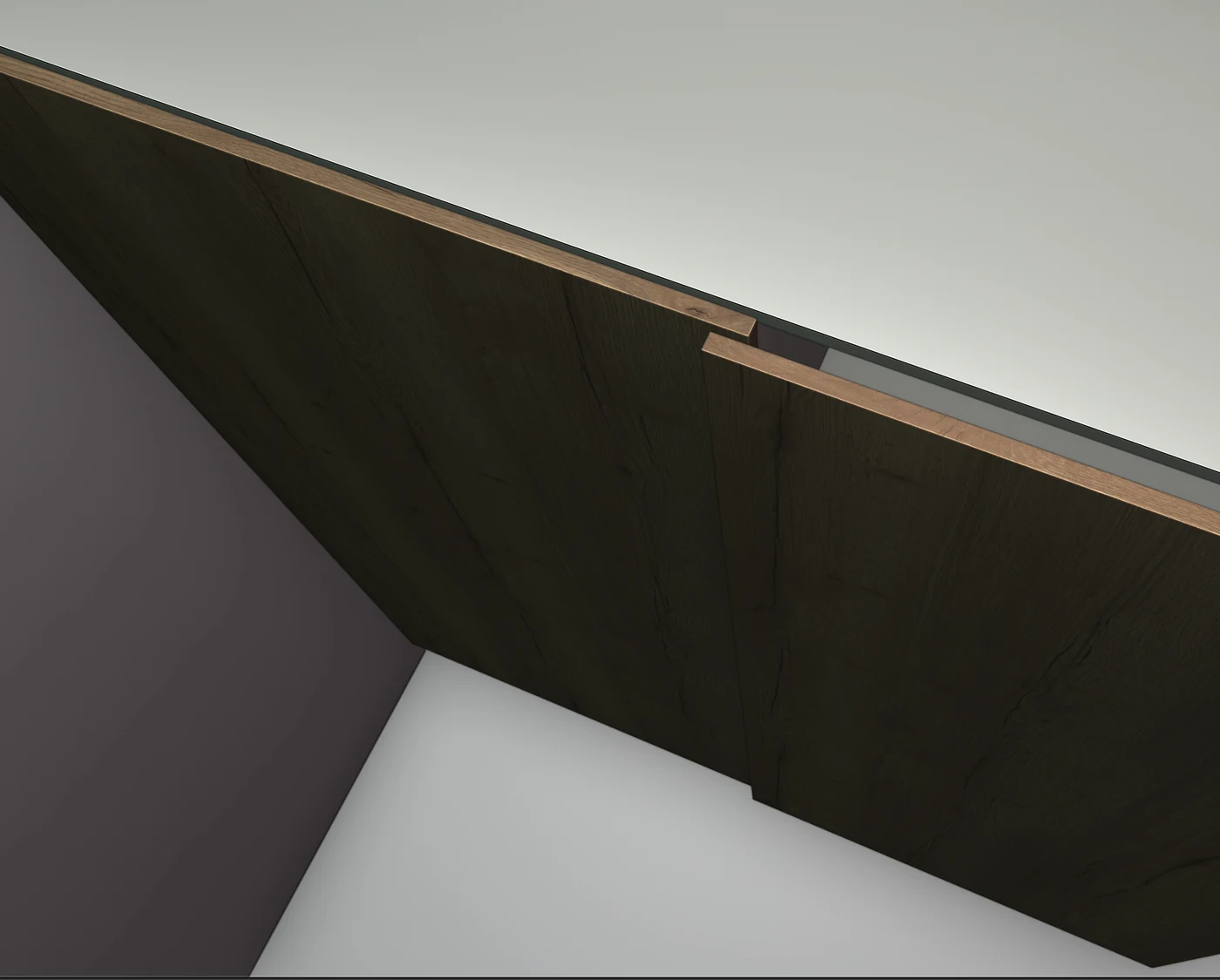

- Pogledaj ormar odozgo: krila stoje u dvije staze, 25 mm jedna iza druge, i preklapaju se 30 mm.

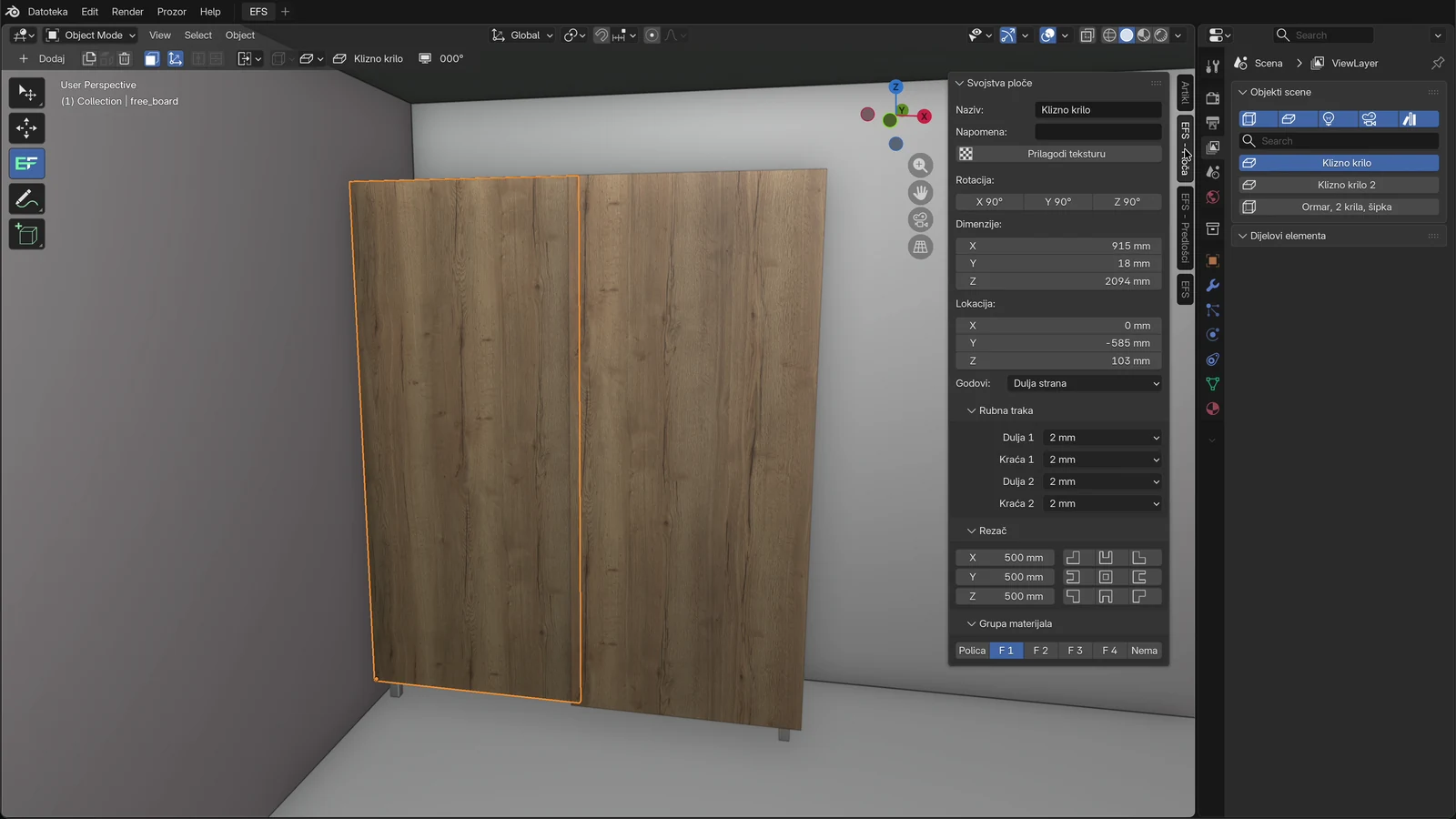

- Klikni jedno krilo i otvori karticu EFS - Ploča. Krilo je ploča od 18 mm, u dekoru i grupi materijala fronti.

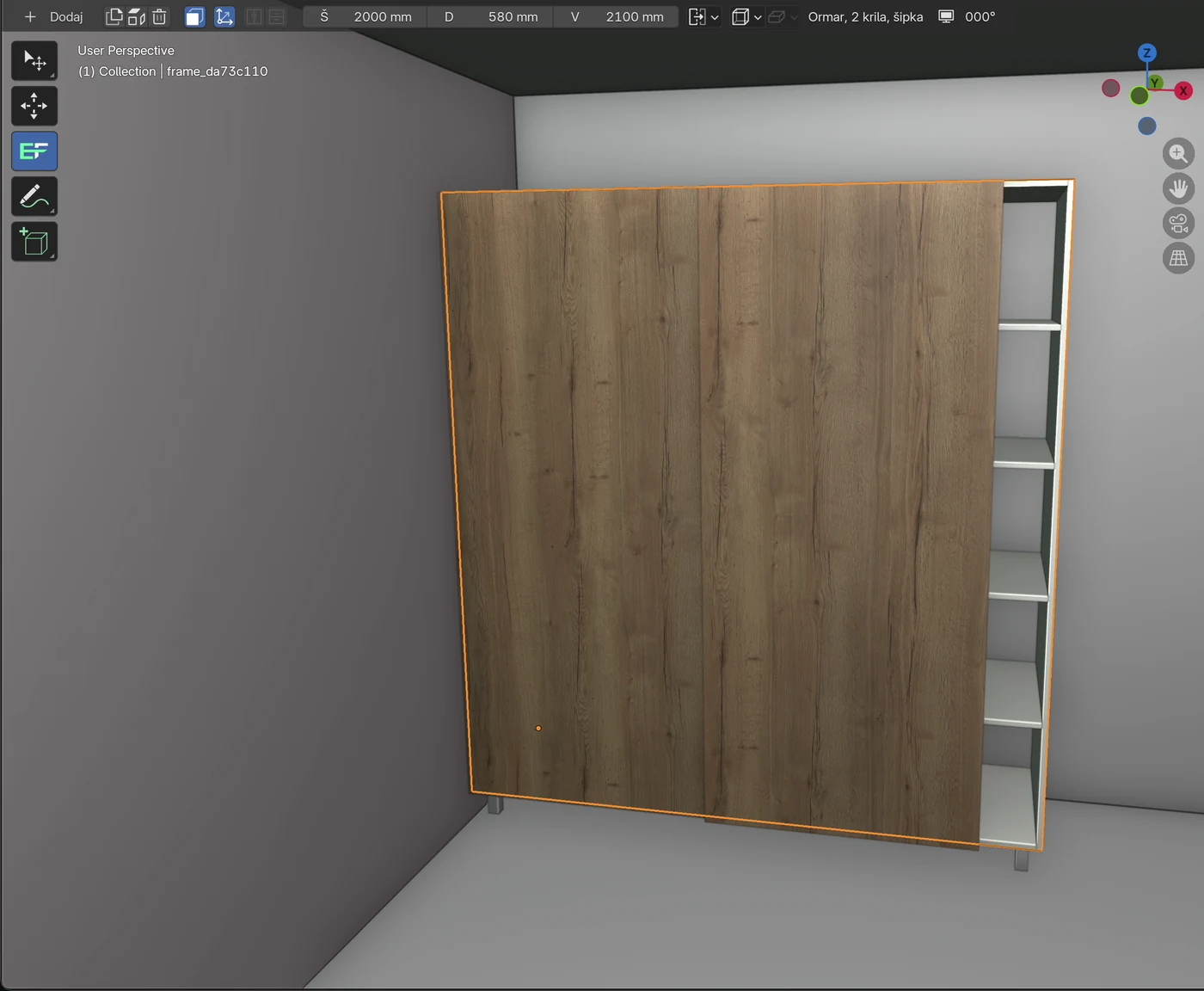

- Klikni ormar u popisu Objekti scene. U zaglavlju promijeni širinu s 1800 na 2000 mm. Krila ostanu stara, pa je desni dio ormara otvoren.
- U kartici EFS otvori panel Izvoz i klikni Provjera projekta. Program upozori da su klizna vrata za 1800 mm, a ormar je 2000 mm.
- Odaberi ormar i ponovno klikni Dodaj uz element → Klizna vrata. Nova krila su široka za novi ormar.

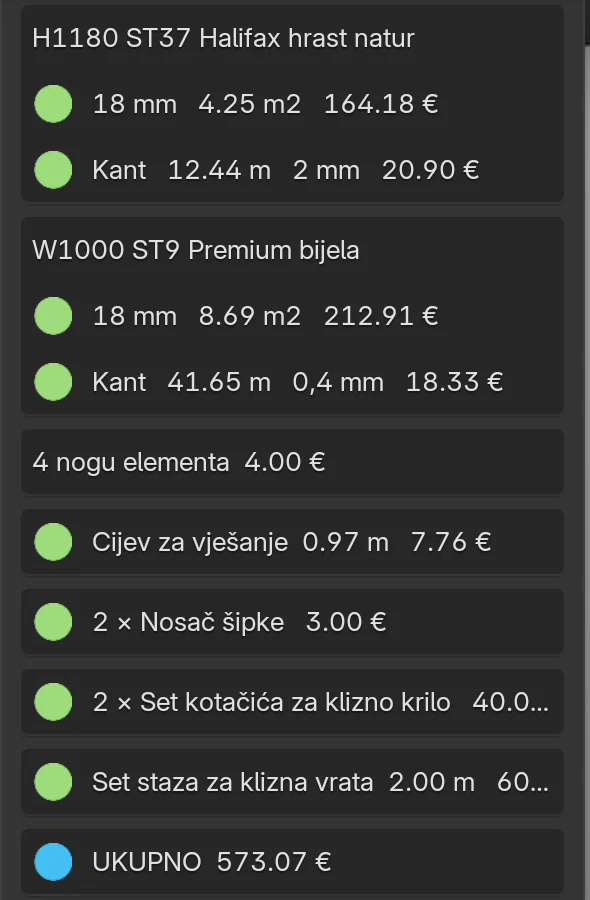

- U kartici EFS otvori panel Procjena troška. Na dnu popisa su set staza i setovi kotačića.
Dodavanje kliznih vrata¶
- Odaberi ormar: klikni bilo koju njegovu ploču ili naziv u popisu Objekti scene.
- Desni klik. Izbornik se odnosi na odabrani element, a ne na ono što je ispod pokazivača (vidi Izbornik desnog klika).
- Postavi pokazivač na Dodaj uz element.
- Klikni Klizna vrata.
Prozora nema: krila se dodaju odmah, u dvije staze. Zadano su dva krila; za tri ili četiri vidi Opcije.
Što EFS napravi sam¶
- Vrsta fronte ormara postane Nema. Vrata nestanu, a bočnice, gornja i donja ploča produže se do prednjeg ruba, kao kod svakog elementa bez fronte (vidi Fronte).
- Ispred korpusa nastanu krila. Ona nisu ploče ormara, nego slobodne ploče vezane uz ormar. Zovu se Klizno krilo, Klizno krilo 2, Klizno krilo 3…
- Krila dobiju dekor i grupu materijala vrata koja zamjenjuju. Vidi Dekor, grupa i kant krila.
- U popis okova ormara uđu set staza i setovi kotačića. Vidi Set staza i set kotačića.
- Nakon dodavanja odabrano je zadnje krilo.
- Krila su vezana uz ormar: kad ormar spremiš kao svoj predložak, krila idu s njim, a novi ormar iz predloška dobije i set staza i setove kotačića (vidi Što ide u predložak).
Mjere krila¶
EFS računa krilo od širine korpusa, od vanjskog ruba lijeve do vanjskog ruba desne bočnice:
širina krila = (širina korpusa + (broj krila − 1) × 30 mm) / broj krila
visina krila = visina korpusa − 6 mm
| Ormar | Krila | Širina krila | Visina krila |
|---|---|---|---|
| 1800 × 2100 mm (video) | 2 | (1800 + 30) / 2 = 915 mm | 2094 mm |
| 2000 × 2100 mm (video, nakon promjene) | 2 | (2000 + 30) / 2 = 1015 mm | 2094 mm |
| 2400 × 2100 mm | 3 | (2400 + 60) / 3 = 820 mm | 2094 mm |
| 3000 × 2100 mm | 4 | (3000 + 90) / 4 = 772,5 mm | 2094 mm |
Krila zajedno pokrivaju točno širinu korpusa: prvo krilo počinje na lijevom rubu, zadnje završava na desnom. Visina korpusa ne uključuje nogice, pa krila počinju 3 mm iznad donjeg ruba korpusa, a nogice i sokl ostaju vidljivi.
Staze i preklop¶
| Mjera | Vrijednost |
|---|---|
| Od prednjeg ruba korpusa do stražnje plohe krila u stražnjoj stazi | 5 mm |
| Između stražnjih ploha krila u dvije staze | 25 mm |
| Zazor između krila (25 mm − 18 mm) | 7 mm |
| Preklop dvaju susjednih krila | 30 mm |
| Debljina krila | 18 mm |
| Koliko krila strše ispred korpusa | 5 + 25 + 18 = 48 mm |
Krila se izmjenjuju po stazama slijeva: prvo krilo je u stražnjoj stazi, drugo u prednjoj, treće opet u stražnjoj, četvrto u prednjoj. Svaka dva susjedna krila preklapaju se 30 mm.
Napomena
Dubina ormara ne uključuje klizna krila. Ormar dubine 580 mm s kliznim vratima zauzima 628 mm od zida. To uzmi u obzir kod vrata prostorije i prolaza.
Opcije¶
| Opcija | Što radi | Zadano | Vrijednosti |
|---|---|---|---|
| Krila | Broj kliznih krila. Program pamti zadnji upotrijebljeni broj dok ga ne zatvoriš. | 2 | 2–4 |
| Preklop | Koliko se susjedna krila preklapaju. Ne mijenja se. | 30 mm | 30 mm |
| Razmak staza | Razmak između dviju staza. Ne mijenja se. | 25 mm | 25 mm |
| Debljina krila | Ne mijenja se. | 18 mm | 18 mm |
Polje Krila ne vidi se u izborniku. Mijenjaš ga odmah nakon dodavanja:
- Dodaj klizna vrata.
- Drži pokazivač iznad 3D pogleda i pritisni F9 (ili Edit → Prilagodi prethodno korišten operator…).
- U prozorčiću Klizna vrata upiši broj u polje Krila.
EFS tada ponovno složi krila s novim brojem. U aplikaciji EasyFormStudio panel u donjem lijevom kutu 3D pogleda je isključen, pa koristi F9. U običnom Blenderu s dodatkom isti panel Klizna vrata stoji i u tom kutu, dok ne napraviš sljedeću radnju.
Dekor, grupa i kant krila¶
Klikni krilo i otvori karticu EFS - Ploča. Krilo ima ista polja kao svaka ploča: Naziv, Napomena, Godovi, Rubna traka i Grupa materijala (vidi Kartica EFS - Ploča).
| Svojstvo | Što krilo dobije |
|---|---|
| Dekor | Dekor vrata ormara koja zamjenjuje. Ako ormar nije imao fronte, zadani bijeli materijal (Default white). Kad krila dodaješ ponovno, nova krila dobiju dekor starih. |
| Grupa materijala | Grupa vrata koja zamjenjuje: zadano F 1, a na gornjem elementu F 2. Ako ormar nije imao fronte, F 1. |
| Rubna traka | 2 mm na sva četiri ruba, kao svaka slobodna ploča (vidi Zadani kant). |
| Godovi | Dulja strana: na visokom krilu godovi idu okomito. |
| Debljina | 18 mm. |
Pravila:
- Krila su u grupi fronti, pa Odaberi materijal za frontu 1 u panelu Dodjela materijala mijenja i njih (vidi Dodjela materijala).
- Kant, godovi, naziv i napomena vrijede za to krilo. Kad krila dodaš ponovno, nova krila dođu s 2 mm kanta, Dulja strana i nazivima Klizno krilo, Klizno krilo 2…
- Krila nisu u popisu Dijelovi elementa ormara. Vidiš ih u popisu Objekti scene, s ikonom slobodne ploče.
Krilo u krojnoj listi¶
Krilo je zasebna ploča u krojnoj listi, procjeni troška i ponudi:
- red se zove po krilu (Klizno krilo, Klizno krilo 2), a ne po ormaru, i u stupcima elementa i u stupcima ormara;
- materijal je dekor krila, debljina 18 mm;
- krilo 915 × 2094 mm s kantom od 2 mm na sva četiri ruba ima gotovu mjeru 2094 × 915 mm i mjeru reza 2090 × 911 mm (vidi Kant i mjera reza);
- Procjena troška broji površinu i kant krila uz dekor krila.
Savjet
Da se u krojnoj listi vidi kojem ormaru krilo pripada, upiši naziv ormara u polje Napomena svakog krila (kartica EFS - Ploča).
Pazi
Izvoz odabranog u PDF i Izvoz DXF - odabrano izvoze samo ono što je odabrano. Kad je odabran samo ormar, krila nisu u izvozu. Prije izvoza odaberi i krila: Shift + klik na svako krilo.
Unutrašnjost ormara¶
- Shift+F ne skriva klizna krila: ona nisu fronte ormara, nego slobodne ploče.
- Da vidiš unutrašnjost, klikni krilo, Shift + klik drugo krilo i pritisni H. Krila se sakriju samo u pogledu, a u krojnoj listi i dalje jesu. Alt+H ih vraća.
- O ne otvara klizna krila. Ormar s kliznim vratima nema svoju frontu, pa je Otvori / zatvori u izborniku desnog klika siv, osim ako ormar ima ladice.
Pazi
Na ormaru s kliznim vratima i bez ladica O preuzme Blender i uključi proporcionalno uređivanje. Sljedeći pomak tada povuče i susjedne objekte. Isključi ga ponovnim pritiskom na O.
Set staza i set kotačića¶
Kad ormar ima klizna krila, uz njega idu dvije stavke okova:
| Stavka | Detalj | Količina | Šifra u cjeniku | Cijena u cjeniku programa |
|---|---|---|---|---|
| Set staza za klizna vrata | širina korpusa u mm, npr. 2000 mm | 1 po ormaru | SLIDING_TRACK_M |
30 € po metru |
| Set kotačića za klizno krilo | – | 1 po krilu | SLIDING_RUNNERS |
20 € po setu |
Stavke su na ovim mjestima:
- Procjena troška (kartica EFS): set staza u metrima, setovi kotačića u komadima, s cijenom;
- ponuda za kupca (vidi Ponuda za kupca);
- stranica Popis okova u PDF-u i list Okovi u datoteci iz Lista rezanja u Excel;
- Narudžba dobavljaču (CSV + e-mail) (vidi Proizvodni paket i narudžba).
Pravila:
- Duljina seta staza je širina korpusa u trenutku dodavanja krila. Kad ormaru promijeniš širinu, duljina ostaje stara dok ponovno ne dodaš krila.
- Kad krila obrišeš, obje stavke nestanu iz popisa okova.
- Cijene upisuješ u svoj cjenik, na listu Other, u retke
SLIDING_TRACK_M(cijena po metru) iSLIDING_RUNNERS(cijena po setu). Vidi List Other. - Zelena točka uz stavku znači da cjenik ima cijenu. Crvena točka i šifra u zagradi znače da je nema: stavka se ne zbraja u ukupnu cijenu (vidi Zelene i crvene točke).
Kad promijeniš ormar¶
Krila su slobodne ploče. Kad ormaru promijeniš mjere ili ga pomakneš, krila ostaju kakva su bila i gdje su bila:
| Promjena ormara | Što se dogodi s krilima | Upozori li Provjera projekta |
|---|---|---|
| Širina | Krila ostanu stara: ormar je s jedne strane otvoren ili krila strše. | Da |
| Visina | Krila ostanu stare visine. | Ne |
| Dubina | Krila ostanu na starom mjestu: ili su u korpusu ili su odmaknuta od njega. | Ne |
| Pomak (1, 2, 3) | Krila ostanu na mjestu. | Ne |
| Okret (R) | Krila se ne okrenu. | Ne |
| Brisanje ormara (X) | Krila ostanu u sceni i u krojnoj listi. | Ne |
Provjera projekta¶
- U kartici EFS otvori panel Izvoz.
- Klikni Provjera projekta.
- U prozoru potraži poruku o kliznim vratima.

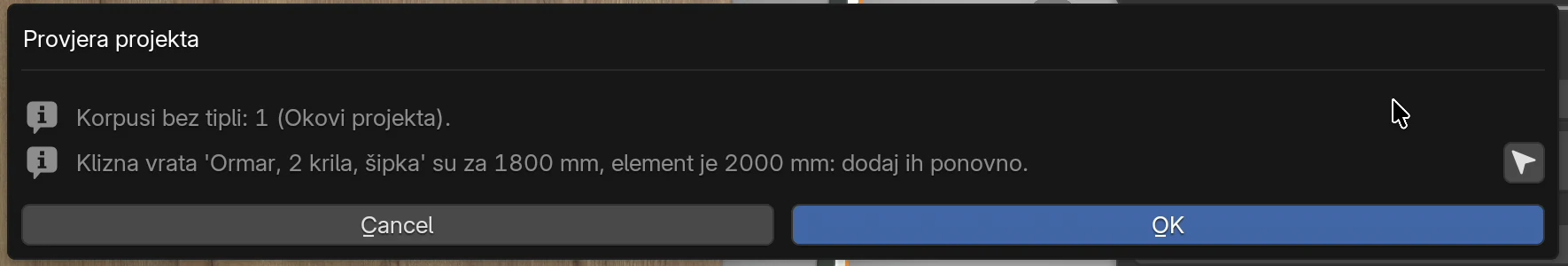

Poruka glasi: Klizna vrata '…' su za 1800 mm, element je 2000 mm: dodaj ih ponovno. Desno od poruke je gumb Prikaži u sceni: odabere ormar i približi pogled. OK i Cancel zatvaraju prozor.
Provjera uspoređuje širinu korpusa sa širinom za koju su krila dodana. Razlika do 1 mm se ne javlja. Visinu, dubinu, položaj i okret ne provjerava. Poruka je upozorenje, a ne greška, pa je izvoz ne spominje. Sve poruke provjere opisuje poglavlje Proizvodni paket i narudžba.
Ponovno dodavanje¶
- Odaberi ormar (klik u popisu Objekti scene).
- Desni klik, Dodaj uz element → Klizna vrata.
EFS obriše stara krila tog ormara i napravi nova, za trenutne mjere i položaj ormara. Nova krila dobiju dekor i grupu starih. Broj krila je zadnji koji si upotrijebio, na početku rada 2 (vidi Opcije). Set staza dobije novu duljinu, a poruka u Provjeri projekta nestane.
Savjet
Ormar s kliznim vratima možeš pomaknuti zajedno s krilima: klikni ormar, Shift + klik na svako krilo, pa pomakni tipkom 1, 2 ili 3. Za okret i promjenu mjera krila dodaj ponovno.
Odabir ormara iza krila¶
Krila prekrivaju cijelo pročelje ormara. Klik u pogled ispred ormara zato odabere krilo, a ne ormar. Tada:
- zaglavlje pokazuje Klizno krilo, bez polja za mjere ormara;
- nema kartice EFS - Element;
- stavke u Dodaj uz element su sive, jer krilo nije element;
- desni klik s EFS alatom ne otvara izbornik.
Ormar odabereš ovako:

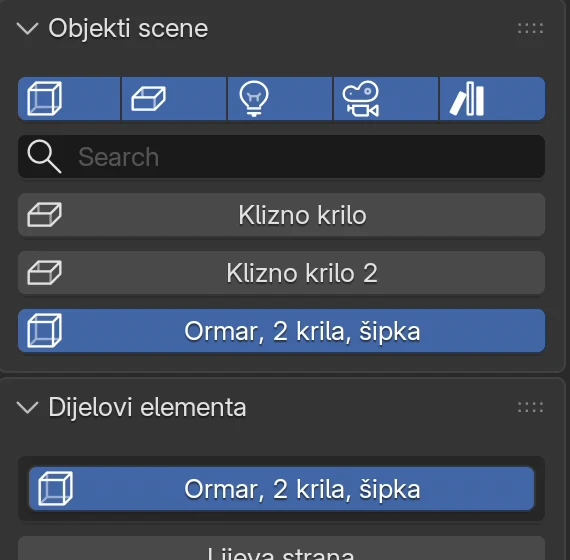

- U desnom stupcu, u popisu Objekti scene, klikni naziv ormara (u videu Ormar, 2 krila, šipka).
- Ormar je odabran kao cijeli: zaglavlje pokazuje njegove mjere, a popis Dijelovi elementa njegove ploče.
Isto možeš kliknuti bočnicu ili gornju ploču ormara koja se vidi iza krila, ili ploču u popisu Dijelovi elementa. Više o odabiru: Odabir: element ili ploča.
Kad je odabran cijeli ormar (klik u popisu), desni klik otvara Blenderov izbornik objekta. EFS stavke, i Dodaj uz element, su na njegovu dnu, pod naslovom Easy Form Studio.
Uklanjanje kliznih vrata¶
Odmah nakon dodavanja pritisni Ctrl+Z: krila nestanu, a ormar dobije natrag svoja vrata s dekorom.
Kasnije krila brišeš kao ploče:
- Klikni prvo krilo, Shift + klik na ostala.
- Pritisni X.
Ormar ostaje bez fronte. Za obična vrata odaberi ormar i u kartici EFS - Element, okvir Fronte, izaberi Vrsta, na primjer Dvoja vrata (ili pritisni F). Nova vrata dođu bez dekora, jer ormar nema fronte od koje bi ga preuzela. Daj im dekor povlačenjem ili dodjelom za grupu (vidi Dekori, kant i materijali).
Pazi
X na ormaru briše ormar, ali ne i njegova klizna krila. Ona ostaju u sceni, u krojnoj listi i u procjeni troška, a set staza i setovi kotačića nestanu. Kad brišeš ormar s kliznim vratima, obriši i krila.
Pazi
Ako ormaru s kliznim krilima ponovno izabereš vrata (F ili Fronte → Vrsta), krila ostaju ispred njih. Prvo obriši krila, pa izaberi vrata.
Česte greške i rješenja¶
Klizna vrata u izborniku Dodaj uz element su siva. Odabrano je krilo ili druga slobodna ploča, kutni element ili ništa, ili si u načinu Edit Mode. Klikni naziv ormara u popisu Objekti scene. Iz Edit Mode izađi s Tab.
Desni klik na ormar ne otvara izbornik. Kliknuo si krilo. Odaberi ormar u popisu Objekti scene, pa desni klik u 3D pogledu.
Krila su bijela. Ormar nije imao fronte kad si dodao krila. Daj dekor krilima povlačenjem ili klikom na Odaberi materijal za frontu 1 u panelu Dodjela materijala.
Desni dio ormara je otvoren ili krila strše preko ruba. Ormaru si promijenio širinu nakon dodavanja krila. Dodaj klizna vrata ponovno.
Krila lebde ispred ormara ili su u korpusu. Ormaru si promijenio dubinu, pomaknuo ga ili okrenuo. Dodaj klizna vrata ponovno.
Set staza ima krivu duljinu. Duljina je širina ormara kad su krila dodana. Dodaj klizna vrata ponovno.
Uz set staza ili set kotačića je crvena točka. Cjenik nema cijenu za SLIDING_TRACK_M ili SLIDING_RUNNERS. Upiši je na list Other svog cjenika.
Krila u krojnoj listi nisu pod nazivom ormara. Krila su slobodne ploče i u listi su pod svojim nazivom. Upiši naziv ormara u njihovu Napomenu.
U PDF-u ili DXF-u odabranog nema krila. Odabran je samo ormar. Odaberi i krila (Shift + klik) i ponovi izvoz.
Krila prolaze kroz fronte ladica. Krila stoje 5 mm ispred korpusa, a fronte vanjskih ladica 18 mm ispred njega. Ormaru s kliznim vratima daj Unutarnje ladice (vidi Ladice).
Nakon O pomak povuče i susjedne elemente. Uključilo se Blenderovo proporcionalno uređivanje. Pritisni O ponovno.
Nakon brisanja ormara krila su ostala. Krila se ne brišu s ormarom. Odaberi ih i pritisni X.
Prečaci u ovom poglavlju¶
| Tipka | Radnja |
|---|---|
| desni klik | Izbornik s Dodaj uz element → Klizna vrata |
| F9 | Prilagodi zadnju radnju: broj krila odmah nakon dodavanja |
| Shift + klik | Dodaj krilo u odabir |
| H | Sakrij odabrana krila u pogledu |
| Alt+H | Prikaži sve sakriveno |
| 1 2 3 | Pomakni odabrani ormar i krila po X, Y ili Z |
| X | Obriši odabrana krila (ili ormar, bez krila) |
| Ctrl+Z | Poništi: odmah nakon dodavanja vraća stara vrata |
Svi prečaci su u poglavlju Prečaci.
Dalje¶
Sljedeće poglavlje: Kupaonica: sifon i cijevi
