Blat: wycięcia i łączenie narożne¶

Blat powstaje jednym kliknięciem na wybranych szafkach dolnych: od ściany do frontów, z nawisem, po jednym na każdą ścianę. W tym rozdziale połączysz dwa blaty w narożniku pod kątem 45° za pomocą łączników, wytniesz otwory pod zlew i płytę grzewczą, nadasz blatowi dekor i zobaczysz jego cenę za metr. Koniec rozdziału pokazuje, jak blat trafia do listy formatek, listy okuć i DXF.

Film: B04 Blat: wycięcia i łączenie narożne

Ten sam przebieg pracy w niespełna trzyminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Pokaż mi w programie

Interaktywny przewodnik Blat (3 min) pokazuje w programie krok po kroku, gdzie kliknąć i co wpisać. Na karcie EFS otwórz panel Interaktywne przewodniki i kliknij Uruchom obok przewodnika. Asystent AI również go proponuje, gdy zapytasz, jak to zrobić.

Zanim zaczniesz¶

Otwórz projekt z szafkami dolnymi wzdłuż ściany. Kuchnia z filmu powstała w rozdziałach Szafki dolne i narożnik oraz Szafki górne, szafki wysokie i klapy. Na ścianie A są szafka narożna, szafka zlewowa 800 mm, miejsce na zmywarkę, szafka z trzema szufladami i blenda do ściany. Na ścianie D są szafka z czterema szufladami i lodówka.
Szafki dolne pod blatem zwykle mają dwie poprzeczki zamiast pełnego wieńca górnego. Zobacz Poprzeczki zamiast wieńca górnego.
Dodaj blendę przy ścianie przed blatem. Blat biegnie wtedy nad nią aż do ściany. Zobacz Cokół, blendy, panele maskujące i gzyms.
Blat jest wolną płytą: nie należy do żadnej szafki. Gdy go klikniesz, ustawiasz go na karcie EFS - Płyta, jak inne płyty. Zobacz Karta EFS - Płyta.

Informacja

W tym rozdziale łączenie narożne oznacza połączenie dwóch blatów w narożniku. Wąskie płyty szafki narożnej, które interfejs nazywa Listwa narożna, opisuje rozdział Jak zbudowana jest szafka.

Przebieg pracy z filmu¶

Kliknij pierwszą szafkę dolną. Pozostałe szafki dolne dodaj przez Shift + kliknięcie. Nie wybieraj lodówki. Zobacz Blat na wybranych.
W nagłówku kliknij Dodaj → Blat na wybranych.

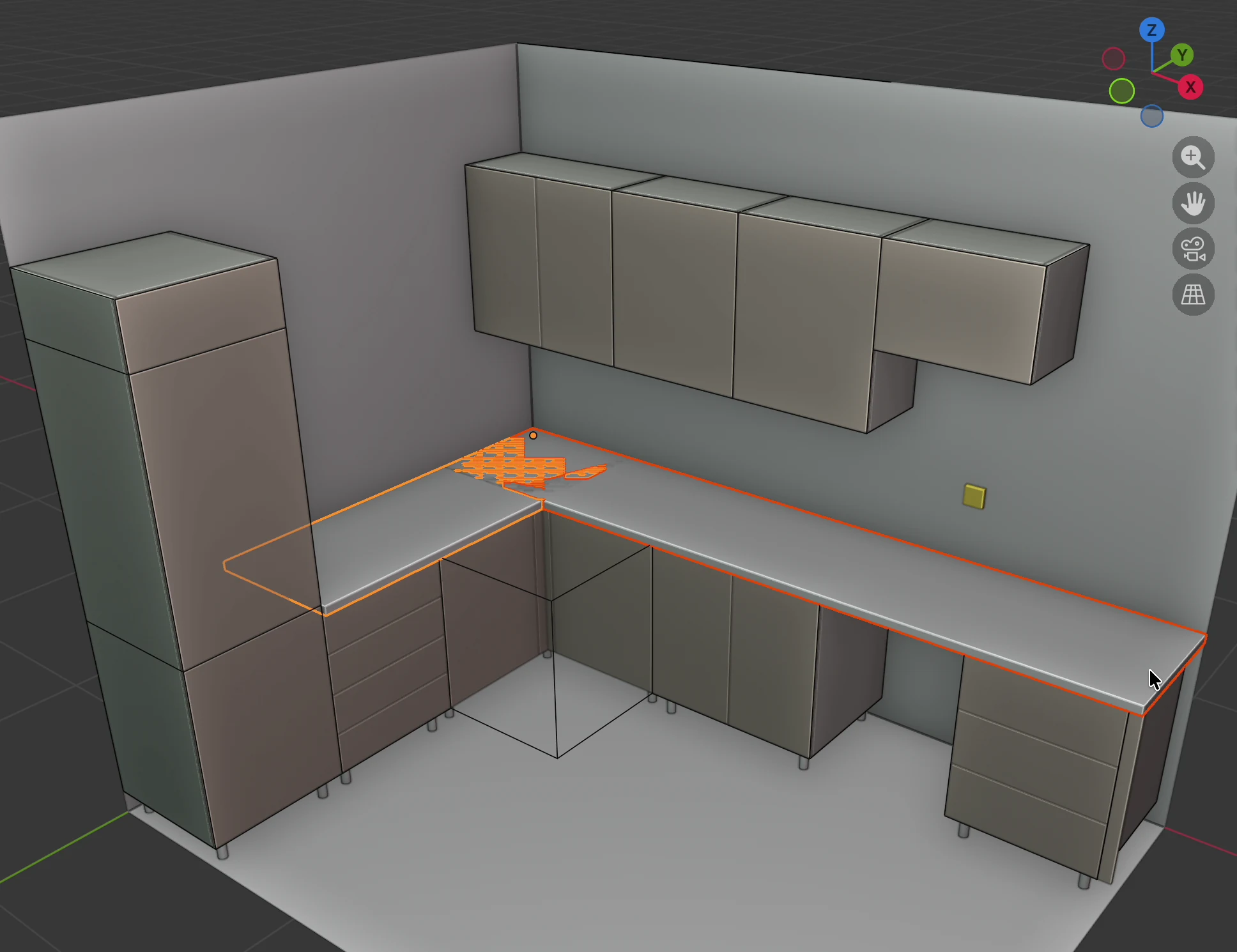

Pojawiają się dwa blaty: Blat na ścianie A i Blat 2 na ścianie D. Oba są wybrane i nachodzą na siebie w narożniku.
Otwórz kartę EFS - Płyta. W ramce Blat kliknij 45°. Zobacz Łączenie narożne.
Naciśnij Alt+Z, aby włączyć prześwietlenie. Od spodu widać trzy łączniki. Ponowne Alt+Z przywraca zwykły widok.
Na karcie EFS, w panelu Przypisanie materiałów, kliknij Wybierz materiał dla frontu 3. Wybierz dekor H1180 i kliknij OK. Zobacz Dekor blatu.
Kliknij szafkę zlewową, potem Shift + kliknięcie na blat nad nią. Blat musi być wybrany jako ostatni.
Na karcie EFS - Płyta, w ramce Blat, kliknij Wycięcie i wybierz Zlew do szafki 80 cm. Zobacz Wycięcia pod zlew i płytę grzewczą.
Kliknij szafkę z trzema szufladami, Shift + kliknięcie na blat, potem kliknij Wycięcie → Płyta grzewcza 60 cm.
Wycięcia są wymienione w ramce Blat, z wymiarami.
Na karcie EFS otwórz Kosztorys. Blat jest wyceniany za metr, a wycięcia, połączenie i łączniki za sztukę. Zobacz Cena za metr.

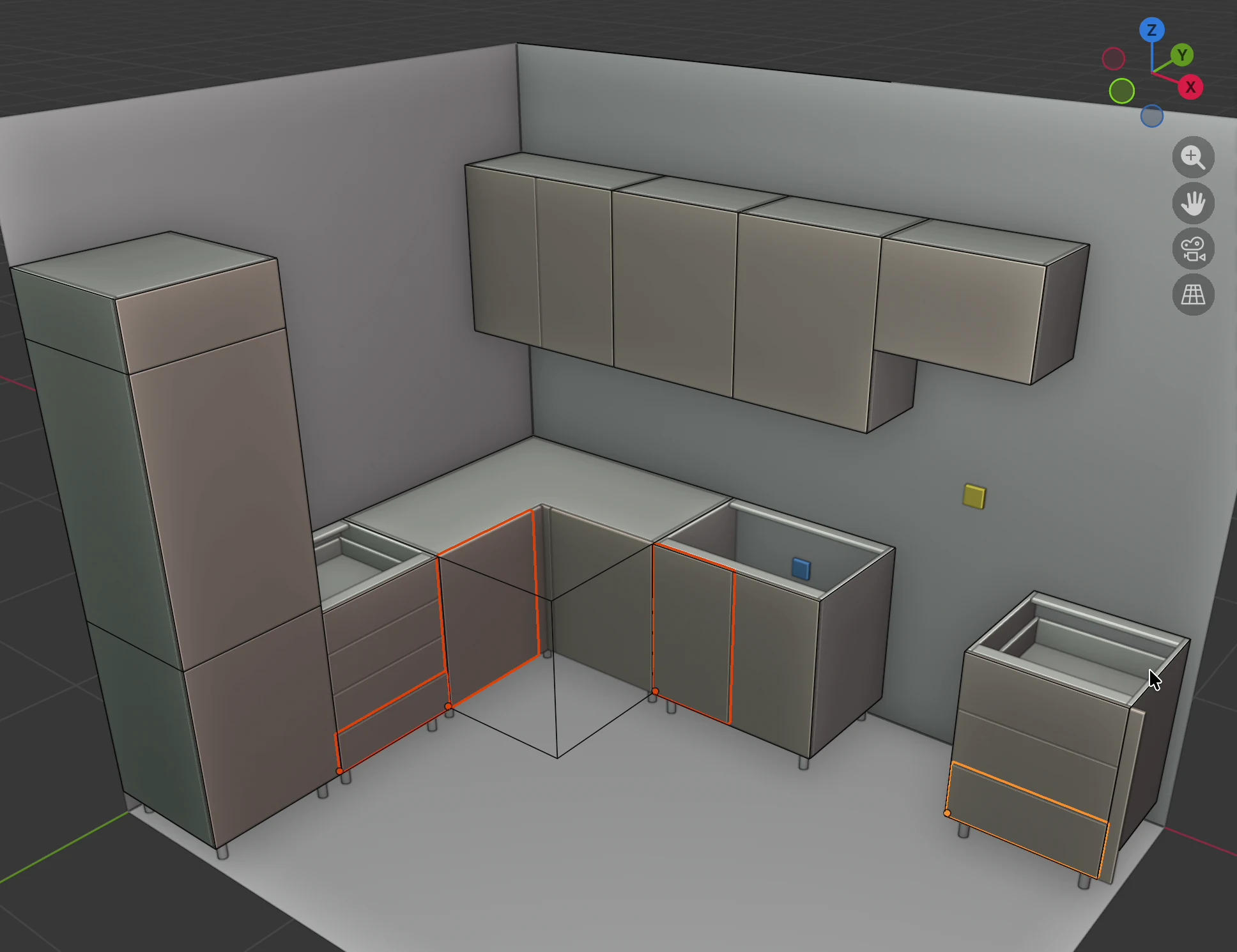

Blat na wybranych¶

Kliknij płytę pierwszej szafki dolnej.
Przytrzymaj Shift i kliknij pozostałe szafki dolne, które dostają blat. W kuchni w kształcie litery L wybierz od razu szafki na obu ścianach.
W nagłówku kliknij Dodaj → Blat na wybranych. Ta sama pozycja jest w menu Shift+A i w menu prawego przycisku myszy, w Dodaj do szafki.

EFS tworzy blaty i zostawia je wybrane. Ostatni utworzony jest aktywny: jego nazwa jest widoczna w nagłówku, a Blat i Blat 2 pojawiają się na liście Obiekty sceny.

W filmie ciąg na ścianie A dostaje blat 3232 × 600 × 38 mm, a ciąg na ścianie D blat 1800 × 600 × 38 mm. Oba leżą na wysokości 820 mm: szafki mają wysokość 720 mm i stoją na nóżkach 100 mm.

Jak EFS układa blat¶

Co	Zasada
Liczba blatów	Jeden blat na kierunek. Szafki obrócone w tę samą stronę (Obrót Z 0°, 90°, 180° lub 270°) mają wspólny blat. Kuchnia w kształcie litery L dostaje dwa, kuchnia w kształcie litery U trzy.
Długość	Od początku pierwszej do końca ostatniej wybranej szafki w tym kierunku. Puste miejsce między nimi, na przykład na zmywarkę, zostaje przykryte. Jeśli szafka ma blendę dodaną przez Blenda ← lub Blenda →, blat biegnie też nad blendą, aż do ściany.
Głębokość	Od tylnej krawędzi szafek do lica frontów, plus Nawis z przodu. Szafka o głębokości 580 mm (z frontami) i nawis 20 mm dają blat o głębokości 600 mm. Przy szafkach o różnej głębokości mierzy się od tylnej krawędzi najgłębszej szafki do frontu, który jest najbardziej z przodu.
Wysokość	Blat leży na górnej krawędzi korpusu: na bokach, wieńcu górnym lub poprzeczkach. Jeśli wybrane szafki nie są jednakowo wysokie, leży na najwyższej.
Grubość	Grubość, domyślnie 38 mm.
Narożnik	Gdy wybierzesz dwa ciągi, które spotykają się w narożniku, każdy blat jest przedłużany do ściany drugiego ciągu. Blaty nachodzą wtedy na siebie w narożniku, a szafka narożna jest przykryta. Dotyczy to sytuacji, gdy koniec ciągu jest najwyżej 1300 mm od drugiego ciągu. Łączenie narożne usuwa nakładanie się.
Nazwa	Blat, Blat 2… Ta sama nazwa jest na liście Obiekty sceny, na liście formatek i w ofercie. Zmienia się ją w polu Nazwa.
Materiał	Biała płyta (Default white) w grupie materiałów F 3. Zobacz Dekor blatu.
Obrzeże	2 mm na wszystkich czterech krawędziach. Zobacz Obrzeże blatu.
Usłojenie	Dłuższy bok: usłojenie biegnie wzdłuż blatu.

Które szafki bierze EFS:

Szafki górne są automatycznie pomijane. Mogą być w wyborze.
Szafka narożna nie jest brana pod uwagę. Jest przykryta tylko wtedy, gdy wybierzesz oba ciągi obok niej, bo blaty same przedłużają się wtedy do narożnika.
Szafki wysokie są brane pod uwagę. Dlatego nie wybieraj lodówki ani wysokiego słupka: blat biegłby też nad nimi i leżałby na ich górze. Bez szafki wysokiej w wyborze blat kończy się obok niej.

Zasady:

Przycisk jest nieaktywny, dopóki nie jest wybrana szafka dolna. Sama szafka narożna, same szafki górne lub sama wolna płyta nie wystarczą.
Każde kliknięcie tworzy nowe blaty, nawet gdy blat już istnieje. Jeśli tworzysz blat ponownie, najpierw usuń stary (kliknij go i naciśnij X).
Nawis jest tylko z przodu. Na końcach ciągu blat kończy się równo z bokiem ostatniej szafki, nawet gdy stoi obok niej panel maskujący.
Blat nie jest powiązany z szafkami. Gdy przesuniesz szafkę lub zmienisz jej szerokość, blat zostaje taki, jaki był. Gdy usuniesz szafkę, blat zostaje.
Jeśli dwa ciągi nie nachodzą na siebie w narożniku, bo blaty były tworzone po kolei, usuń je i utwórz razem, jednym kliknięciem, z wybranymi szafkami obu ciągów.

Wskazówka

Dwie oddzielne części ciągu na tej samej ścianie, na przykład z lewej i z prawej strony szafki wysokiej, dostają jeden blat nad całą przerwą, jeśli wybierzesz je razem. Aby uzyskać dwa blaty, wybierz i dodaj każdą część osobno.

Opcje¶

Opcja	Co robi	Domyślnie	Wartości
Grubość	Grubość blatu.	38 mm	10–100 mm
Nawis z przodu	Jak daleko blat wystaje przed lico frontów.	20 mm	0–100 mm

Program nie pyta o nie przed dodaniem. Zmieniasz je zaraz po dodaniu: w menu Edytuj kliknij Dostosuj ostatnią operację... lub naciśnij F9, wpisz wartość i przesuń mysz poza okienko. EFS tworzy blaty ponownie z nowymi wymiarami. Jeśli w międzyczasie zrobisz coś innego, okienko nie oferuje już tych pól.

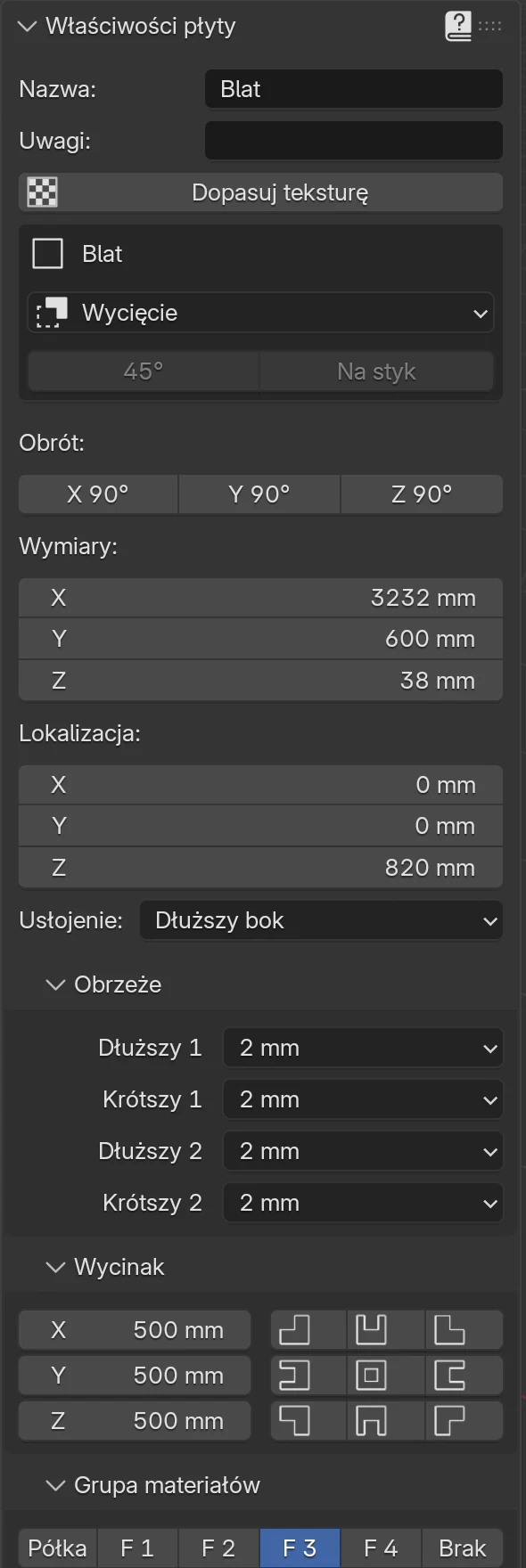

Ramka Blat¶

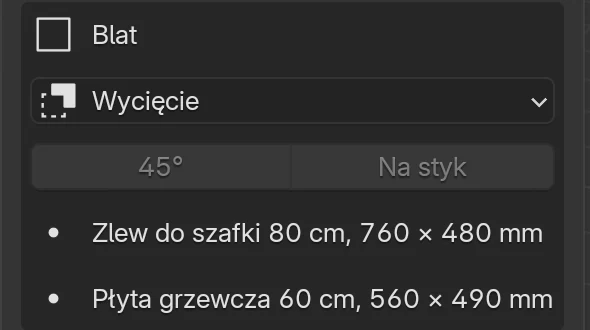

Gdy klikniesz blat, karta EFS - Płyta ma ramkę Blat pod przyciskiem Dopasuj teksturę.

Pole	Co robi	Kiedy jest nieaktywne
Wycięcie	Menu wycięć z katalogu. Wybór od razu wycina otwór. Zobacz Wycięcia.	Nigdy, gdy ramka jest widoczna.
45°	Łączy dwa blaty po przekątnej narożnika.	Nie są wybrane dokładnie dwa blaty albo aktywny obiekt nie jest jednym z nich.
Na styk	Połączenie na styk: aktywny blat biegnie na całej długości, drugi kończy się na jego przedniej krawędzi.	Jak dla 45°.
Lista wycięć	Pod przyciskami, po jednym wierszu na wycięcie: nazwa, szerokość i głębokość, np. Zlew do szafki 80 cm, 760 × 480 mm.	—

Mały kwadrat przed etykietą Blat to ikona, a nie pole wyboru.

Pozostałe pola panelu dotyczą każdej wolnej płyty:

Pole	Co robi
Nazwa, Uwagi	Nazwa na listach i w eksportach, własna uwaga.
Obrót	Przyciski X 90°, Y 90° i Z 90° obracają płytę. Nie obracaj blatu.
Wymiary	Długość, głębokość i grubość wzdłuż osi sceny. Na ścianie A długość to X, na ścianie D to Y.
Lokalizacja	Położenie pochodzenia płyty. Na ścianie A to tylny lewy dolny narożnik.
Usłojenie, Obrzeże, Grupa materiałów	Jak w każdej płycie. Zobacz Dekory, obrzeże i materiały.
Wycinak	Cięcie w narożniku, na krawędzi lub w środku płyty. Zobacz Wycinak.

Obrót, Wymiary, Lokalizacja i ramka Wycinak są widoczne tylko wtedy, gdy wybrana jest jedna płyta.

Uwaga

Zmieniaj Wymiary tylko przed wycięciami i połączeniem. Jeśli zmienisz długość lub głębokość później, EFS rozciąga całą płytę, a razem z nią otwory i cięcie ukośne. Płyta rośnie od swojego pochodzenia (pole Lokalizacja). Sprawdź, czy urosła we właściwym kierunku.

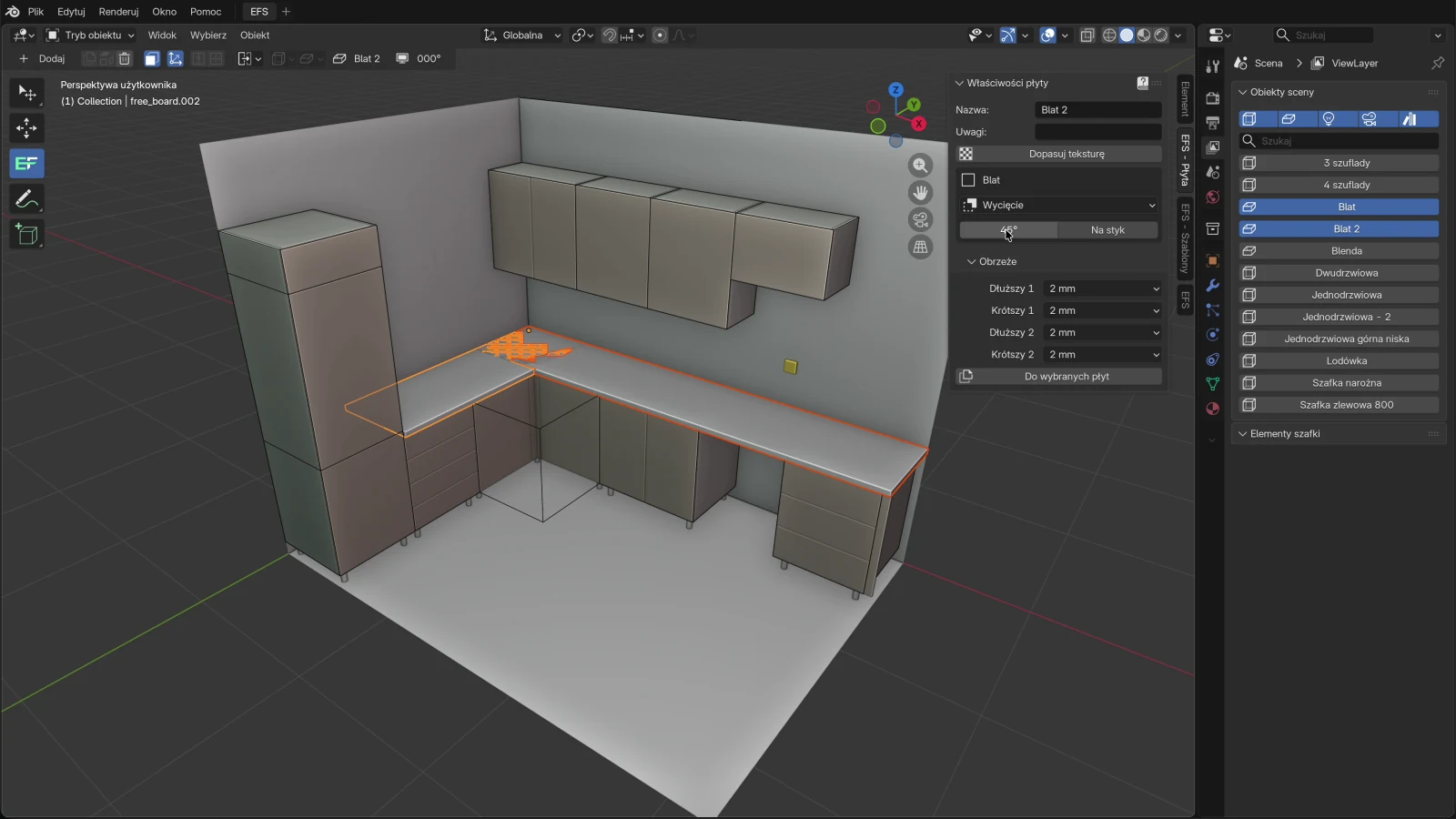

Łączenie narożne¶

Dwa blaty w kuchni w kształcie litery L nachodzą na siebie w narożniku. Połączenie usuwa nakładanie się i wierci otwory na łączniki.

Wybierz oba blaty: kliknij jeden, potem Shift + kliknięcie na drugi. Zaraz po dodaniu oba są już wybrane.
Przy połączeniu na styk aktywny musi być blat, który biegnie na całej długości. Kliknij go jako ostatni.
Na karcie EFS - Płyta, w ramce Blat, kliknij 45° lub Na styk.

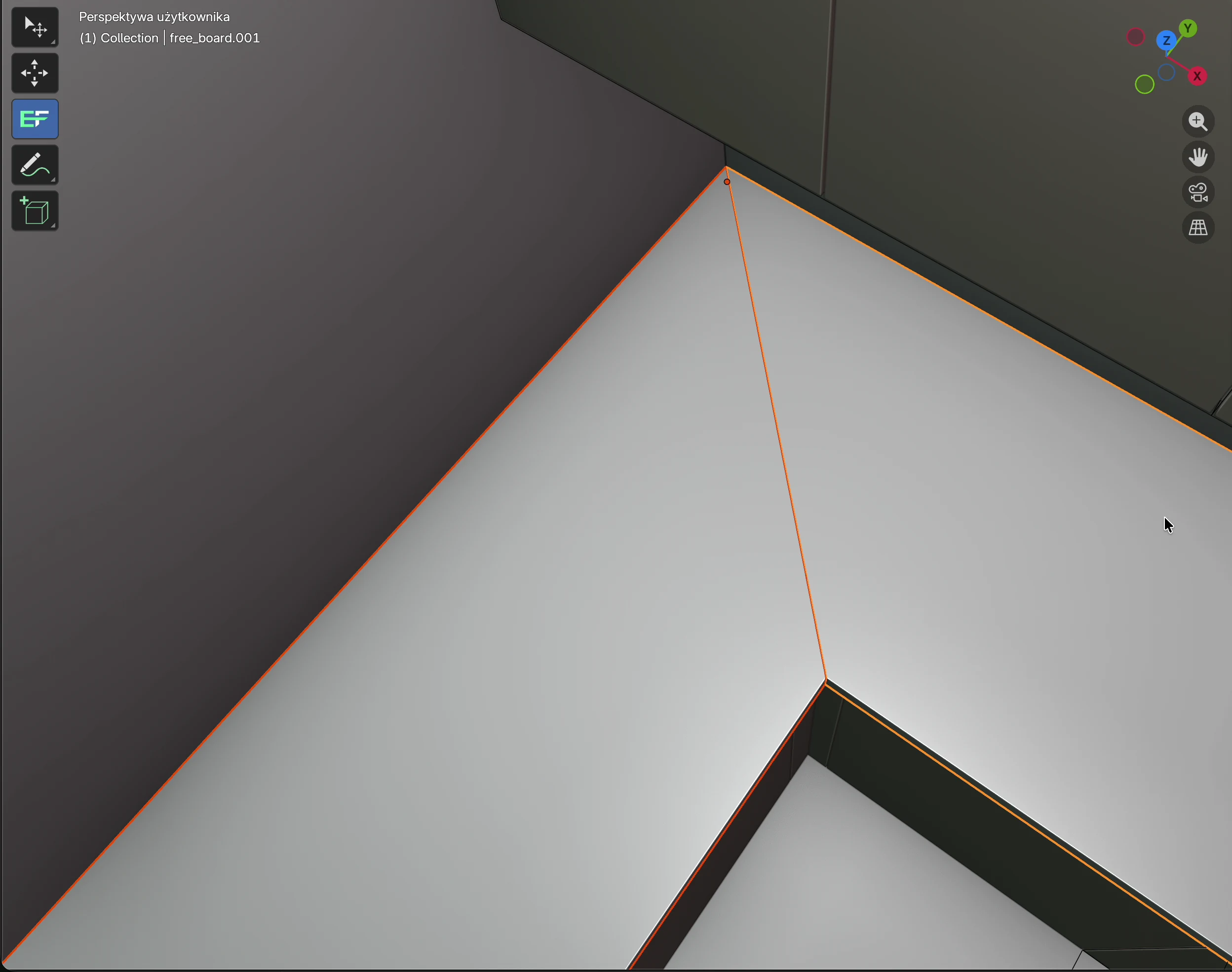

45° czy na styk¶

Połączenie	Co robi	Łączniki
45°	Oba blaty są przecinane po przekątnej, od wewnętrznego narożnika (gdzie spotykają się przednie krawędzie) do zewnętrznego narożnika przy ścianach.	Połączenie jest tak długie jak przekątna. Dla blatów o głębokości 600 mm to 849 mm, więc są 3 łączniki.
Na styk	Aktywny blat zostaje cały i biegnie do ściany. Drugi jest skracany do przedniej krawędzi aktywnego.	Połączenie jest tak długie jak głębokość aktywnego blatu. Przy 600 mm są 2 łączniki.

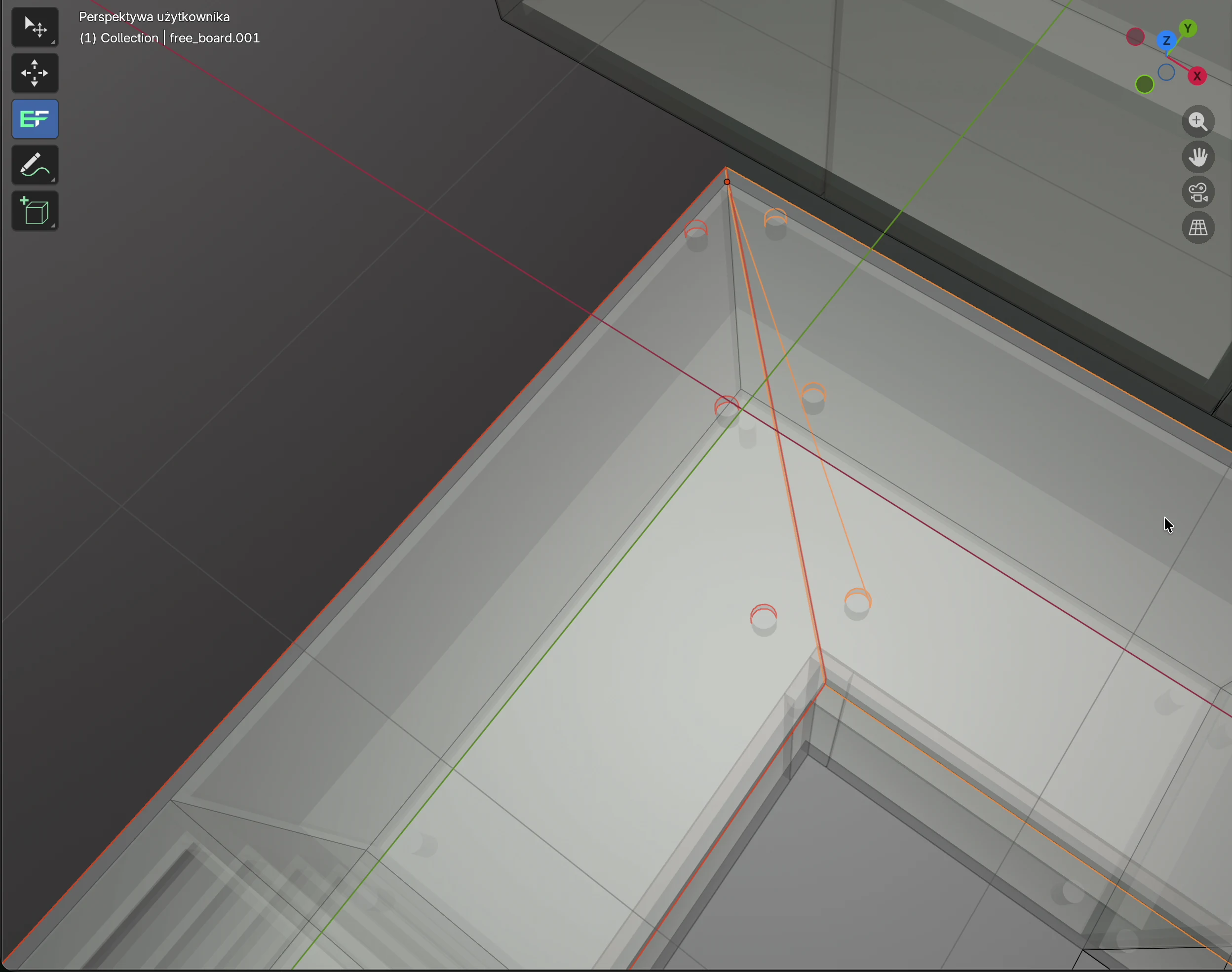

Łączniki¶

W prześwietleniu (Alt+Z) widać od spodu otwory na łączniki, po dwa na każdy łącznik, po obu stronach połączenia.

Liczba: 2 łączniki, 3, gdy połączenie jest dłuższe niż 650 mm.
Położenie: pierwszy i ostatni 100 mm od końców połączenia, pozostałe równomiernie między nimi.
Otwory: na każdy łącznik dwa otwory o średnicy 35 mm i głębokości 20 mm, od spodu. Każdy jest 65 mm od linii połączenia, więc otwory jednego łącznika są w odstępie 130 mm.
EFS nie wierci niczego w krawędzi połączenia: ani kanału na śrubę między otworami, ani otworów na kołki lub lamelki do wyrównania. Dodaj je w programie CNC lub ręcznie.
Okucia: łączniki trafiają na listę okuć jako Łącznik blatów, 150 mm, za sztukę. W panelu Kosztorys są to Łączenie blatów (jedno na połączenie) i Łącznik blatów (za sztukę).

Zasady połączenia¶

Blaty muszą nachodzić na siebie o co najmniej 10 mm w obu kierunkach. W przeciwnym razie program zgłasza Blaty nie nachodzą na siebie w narożniku. Blaty nachodzą na siebie same, gdy tworzysz je razem (zobacz Jak EFS układa blat).
Blaty biegnące w tym samym kierunku nie są łączone. Program zgłasza Blaty biegną w tym samym kierunku: nie ma czego łączyć.
Połączenie jest od razu wycinane w blatach. Cofa je tylko Ctrl+Z. Jeśli chcesz inne połączenie, cofnij je lub usuń blaty i utwórz je ponownie.
Po połączeniu wybrany jest tylko jeden blat. Do nowego połączenia wybierz ponownie oba.
Połączenie jest liczone na blacie, który był aktywny, więc Kosztorys liczy je raz.

Wskazówka

Trzymaj się tej kolejności: najpierw wymiary blatów, potem łączenie narożne, na końcu wycięcia. Nie zmieniaj wymiarów po połączeniu i wycięciach.

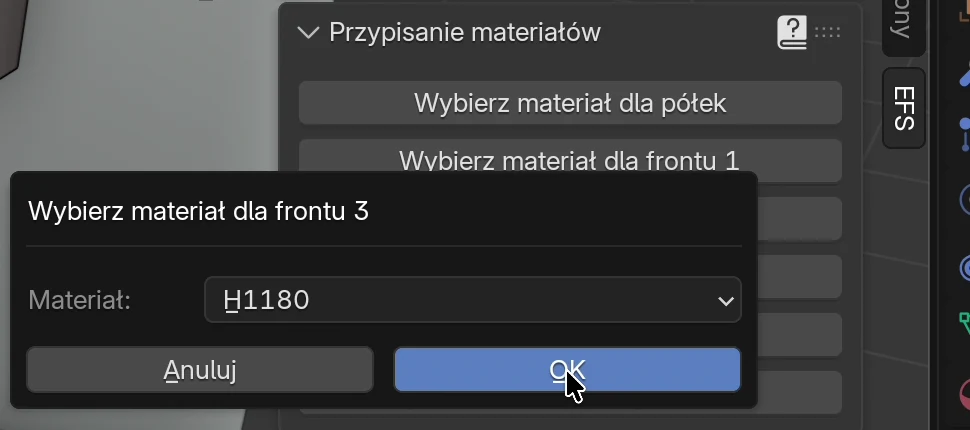

Dekor blatu¶

Blaty są w grupie materiałów F 3, więc nadajesz im dekor razem. Jak działa przypisanie, opisuje rozdział Dekory, obrzeże i materiały.

Dekor musi już być w projekcie. Jeśli go nie ma, najpierw przeciągnij go z Przeglądarka zasobów na dowolną płytę.
Na karcie EFS otwórz panel Przypisanie materiałów.
Kliknij Wybierz materiał dla frontu 3.
W polu Materiał wybierz dekor, np. H1180 (dąb Halifax).
Kliknij OK.

Zasady:

Grupa F 3 obejmuje też nowe wolne płyty (B) i blendę, którą dodaje Wypełnij lukę. Przypisanie dla frontu 3 nadaje im też dekor blatu. Jeśli tego nie chcesz, przenieś je do innej grupy (zobacz Zmień grupę jednej płyty).
Cokół, blenda, panel maskujący i gzyms nie są w F 3: dostają dekor frontów. Zobacz Cokół, blendy, panele maskujące i gzyms.
Porównanie dekorów nie zmienia grupy F 3: blat zachowuje swój dekor we wszystkich wariantach.
Dekor możesz też przeciągnąć bezpośrednio na jeden blat. Wtedy zmienia się tylko ten blat.

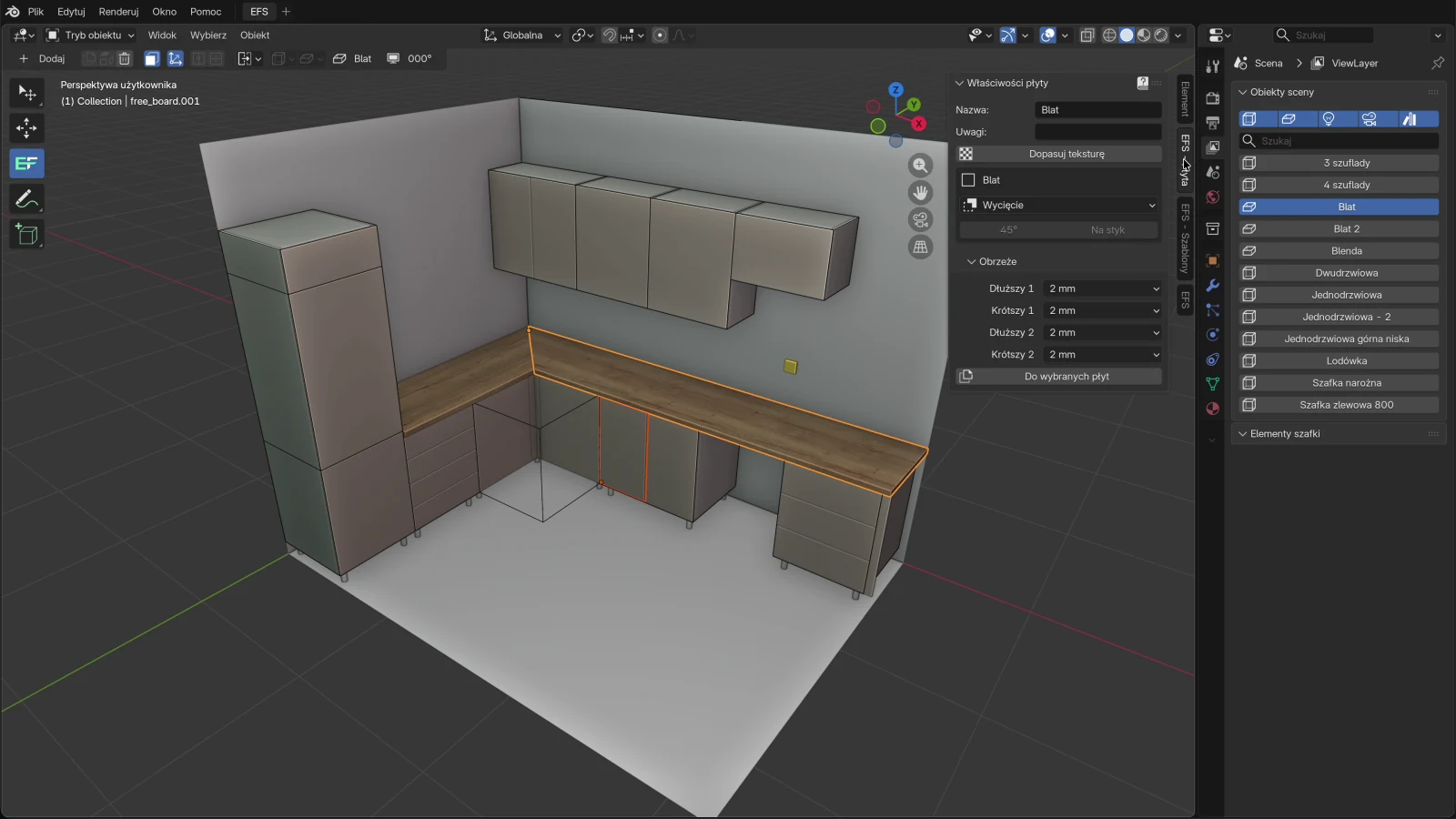

Wycięcia pod zlew i płytę grzewczą¶

Kliknij szafkę, na której będzie zlew. Wystarczy dowolna jej płyta.
Przytrzymaj Shift i kliknij blat nad nią. Blat musi być wybrany jako ostatni, jako aktywny obiekt.
Na karcie EFS - Płyta, w ramce Blat, kliknij Wycięcie.
Wybierz wycięcie, np. Zlew do szafki 80 cm. EFS od razu wycina otwór.

Płytę grzewczą dodajesz tak samo: kliknij szafkę z szufladami, Shift + kliknięcie na blat, potem Wycięcie → Płyta grzewcza 60 cm.

Jeśli jako ostatnią kliknięto szafkę, a nie blat, karta EFS - Płyta pokazuje płytę szafki i nie ma ramki Blat. Kliknij blat jeszcze raz z Shift.

Wycięcia z katalogu¶

Wycięcie	Szerokość × głębokość	Promień narożnika	Od przedniej krawędzi
Zlew do szafki 45 cm	410 × 480 mm	10 mm	60 mm
Zlew do szafki 60 cm	560 × 480 mm	10 mm	60 mm
Zlew do szafki 80 cm	760 × 480 mm	10 mm	60 mm
Płyta grzewcza 60 cm	560 × 490 mm	0 (ostre narożniki)	50 mm
Płyta grzewcza 80 cm	750 × 490 mm	0	50 mm
Płyta grzewcza 90 cm	860 × 490 mm	0	50 mm

Szerokość biegnie wzdłuż blatu, głębokość w poprzek. Wymiary są przybliżone. Dla konkretnego zlewu i płyty grzewczej weź wymiary z instrukcji producenta i wpisz je do własnego katalogu (zobacz Własne wymiary wycięć).

Gdzie EFS umieszcza wycięcie¶

Wzdłuż blatu: środek otworu jest na środku wybranej szafki. Gdy żadna szafka nie jest wybrana, otwór trafia na środek blatu.
W poprzek: odległość od przedniej krawędzi blatu do otworu to wartość z kolumny Od przedniej krawędzi.
Przykład z filmu: zlew 80 cm nad szafką o szerokości 800 mm, blat o głębokości 600 mm. Otwór ma 760 × 480 mm, jest 20 mm od każdego boku szafki, 60 mm od przedniej i 60 mm od tylnej krawędzi blatu.
Płyta grzewcza 60 cm nad szafką 600 mm: otwór ma 560 × 490 mm, jest 50 mm od przedniej i 60 mm od tylnej krawędzi blatu.
Liczy się tylko zwykła szafka dolna. Przy szafce narożnej lub szafce górnej otwór trafia na środek blatu.
Jeśli razem z blatem wybranych jest kilka szafek, EFS bierze jedną z nich. Wybieraj tylko jedną szafkę.

Zasady:

Jeśli otwór nie mieści się na blacie, program zgłasza Wycięcie nie mieści się na blacie. i niczego nie wycina. Dzieje się tak, gdy szafka jest tuż przy końcu blatu, a otwór jest szerszy niż szafka, albo gdy blat jest za płytki na otwór.
EFS nie sprawdza, czy otwór koliduje z innym otworem, z łączeniem narożnym lub z szafką pod spodem. Sprawdź to samodzielnie.
Po wycięciu wybrany jest tylko blat. Do następnego wycięcia kliknij ponownie szafkę, potem blat z Shift.
Wycięcia nie można przesunąć ani usunąć. Cofnij je klawiszami Ctrl+Z lub utwórz blat ponownie.
Otwór przechodzi przez całą grubość. Na liście formatek blat dostaje oznaczenie CNC, a otwór trafia na rysunek i do DXF.

Własne wymiary wycięć¶

Menu Wycięcie oferuje tylko wycięcia z katalogu. Wymiary własnego zlewu i płyty grzewczej wpisujesz do własnego katalogu, w pliku.

Dla zaawansowanych

Katalog wycięć to plik worktop_cutouts.json. Własne wycięcia zapisz w pliku o tej samej nazwie w folderze user_hardware, w folderze użytkownika EFS (zobacz Gdzie są dane). Jeśli folder nie istnieje, utwórz go. Aktualizacja programu nie zmienia tego folderu.

{
  "SINK_80": {
    "name": "My sink 80",
    "width": 780,
    "depth": 480,
    "radius": 10,
    "from_front": 60
  },
  "HOB_83": {
    "name": "Hob 83 cm",
    "width": 810,
    "depth": 490,
    "radius": 5,
    "from_front": 50
  }
}

width to szerokość wzdłuż blatu, depth głębokość, radius promień narożnika, from_front odległość od przedniej krawędzi, wszystko w mm. radius można pominąć.
Wycięcie z tym samym kluczem co domyślne (SINK_45, SINK_60, SINK_80, HOB_60, HOB_80, HOB_90) zastępuje domyślne. Nowy klucz dodaje wycięcie na końcu menu.
Menu pokazuje nazwę z name dokładnie tak, jak ją wpiszesz.
EFS traktuje klucz zaczynający się od SINK jako zlew, a wszystkie inne jako płytę grzewczą. Na tej podstawie dokumentacja dla monterów rysuje oś zlewu lub płyty grzewczej.
Katalog jest wczytywany raz. Po zmianie zamknij program i otwórz go ponownie.
Jeśli plik nie jest poprawnym JSON-em, EFS go pomija i oferuje tylko domyślne wycięcia.

Wycinak¶

Ramka Wycinak na karcie EFS - Płyta wycina prostokąt z narożnika płyty, wcięcie w środku krawędzi lub otwór w środku płyty. Działa na każdej płycie, nie tylko na blacie. Na blacie używa się go na przykład do wcięcia wokół filara lub rury przy ścianie.

Kliknij płytę. Musi być jedyną wybraną.
Na karcie EFS - Płyta otwórz ramkę Wycinak.
W polach dwóch osi, które leżą w płaszczyźnie płyty, wpisz wymiar cięcia. Dla blatu to X i Y, dla płyty zwróconej do przodu na ścianie A X i Z.
Pole osi, która przechodzi przez grubość płyty, zostaw na 500 mm. Cięcie przechodzi wtedy przez całą grubość.
Kliknij przycisk z wybranym kształtem.

Pola¶

Pole	Co robi	Domyślnie	Wartości
X	Wymiar cięcia wzdłuż osi X sceny (czerwona oś).	500 mm	5–5000 mm
Y	Wymiar cięcia wzdłuż osi Y sceny (zielona oś).	500 mm	5–5000 mm
Z	Wymiar cięcia wzdłuż osi Z sceny (niebieska oś). Na płycie poziomej, takiej jak blat, to głębokość cięcia przez grubość.	500 mm	5–5000 mm

Każda płyta zapamiętuje własne wartości X, Y i Z. Osie to osie sceny, a nie płyty: na płycie na ścianie D długość płyty biegnie wzdłuż osi Y.

Przyciski¶

Przyciski są ułożone jak płyta: ikona pokazuje kształt płyty po cięciu.

Przycisk	Co wycina	Na blacie wzdłuż ściany A
Góra lewo	Prostokąt w narożniku.	Tylny prawy narożnik: X × Y
Góra prawo	Prostokąt w narożniku.	Przedni prawy narożnik: X × Y
Dół lewo	Prostokąt w narożniku.	Tylny lewy narożnik: X × Y
Dół prawo	Prostokąt w narożniku.	Przedni lewy narożnik: X × Y
U góra	Wcięcie w środku krawędzi.	Prawy koniec płyty: wcięcie o szerokości Y i głębokości X
U dół	Wcięcie w środku krawędzi.	Lewy koniec płyty: wcięcie o szerokości Y i głębokości X
U lewo	Wcięcie w środku krawędzi.	Tylna krawędź: wcięcie o szerokości X i głębokości Y
U prawo	Wcięcie w środku krawędzi.	Przednia krawędź: wcięcie o szerokości X i głębokości Y
Środek	Otwór w środku płyty.	Otwór X × Y w środku płyty

Lewo i prawo w trzeciej kolumnie są widziane od przodu. Na płycie zwróconej do przodu (drzwi, plecy, cokół na ścianie A) nazwy przycisków odpowiadają widokowi od przodu. Na płycie poziomej góra to koniec w stronę osi +X, a lewo to krawędź w stronę osi +Y. Kierunek nie zależy więc od tego, jak patrzysz na scenę. Po cięciu spójrz na płytę, a jeśli cięcie jest w złym miejscu, cofnij je klawiszami Ctrl+Z.

Zasady:

Cięcie jest częścią płyty: trafia do obrysu na rysunku i do DXF, a płyta dostaje oznaczenie CNC na liście formatek.
Cięcie wycinakiem w blacie to nie Wycięcie. Kosztorys nie liczy go jako Wycięcie w blacie, nie ma go na liście wycięć i nie trafia do dokumentacji dla monterów.
Po cięciu wymiary tej płyty znikają.
Cięcie cofa tylko Ctrl+Z.
Na płycie szafki tnij dopiero wtedy, gdy wymiary szafki są ostateczne. Jeśli zmienisz szafkę później, płyta rozciąga się razem z cięciem.

Uwaga

Wycinak przywraca wolną płytę obróconą wokół osi pionowej do pozycji nieobróconej. Dotyczy to płyt obróconych przyciskiem Z 90° oraz cokołu, blendy, panelu maskującego i gzymsu przy szafkach, które nie są obrócone o 0°, na przykład na ścianie D. Taka płyta leży po cięciu źle. Cofnij klawiszami Ctrl+Z. Blat nie jest obrócony, więc jego to nie dotyczy.

Wymiarowanie¶

M lub przycisk Wymiarowanie w nagłówku włącza wymiarowanie. Na blacie wymiary są widoczne, gdy jest wybrany.

Nowy blat ma wymiary długości, głębokości i grubości.
Po wycięciu lub połączeniu EFS rysuje wymiary ponownie: długość i głębokość blatu oraz szerokość i głębokość każdego otworu. Wymiaru grubości już nie ma.
Po cięciu wycinakiem wymiary tej płyty znikają.

Wymiarowanie nie pokazuje położenia zlewu i płyty grzewczej względem narożnika ściany (ich osi). Oś jest w dokumentacji dla monterów: widok ściany i plan instalacji rysują ją na podstawie wycięć w blacie. Zobacz Dokumentacja pomieszczenia dla monterów.

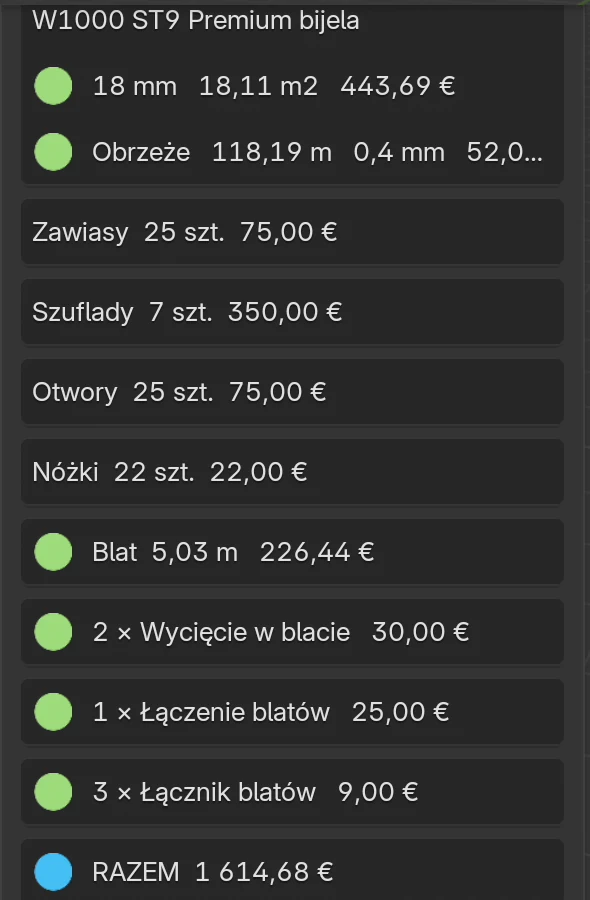

Cena za metr¶

Na karcie EFS otwórz panel Kosztorys.
Przewiń w dół do wierszy blatu, pod zawiasami, szufladami, otworami i nóżkami.

Wiersz	Co liczy	Kod w cenniku	W domyślnym cenniku
Blat x m	Długość wszystkich blatów, każdego na całej długości	`WORKTOP_M`	45 € za metr
n × Wycięcie w blacie	Otwory pod zlew i płytę grzewczą	`WORKTOP_CUTOUT`	15 € za sztukę
n × Łączenie blatów	Łączenia narożne, 45° i na styk	`WORKTOP_JOINT`	25 € za sztukę
n × Łącznik blatów	Łączniki	`WORKTOP_CONNECTOR`	3 € za sztukę

W filmie: 3232 mm + 1800 mm = 5,03 m, czyli 226,44 €. Dwa wycięcia to 30 €, połączenie 25 €, trzy łączniki 9 €.

Zasady:

Narożnik jest liczony dwa razy: oba blaty są mierzone na całej długości, bo tak się je zamawia.
Blatu nie ma w wierszach płyt według dekoru (m²), a jego obrzeża nie ma w metrach obrzeża. Dlatego cena za metr musi obejmować płytę, obrzeże i obróbkę krawędzi.
Zielona kropka oznacza, że cennik ma cenę. Czerwona kropka i kod w nawiasach oznaczają, że jej nie ma. Kody i ceny są w cenniku, na karcie Other. Zobacz Rozkrój i ceny płyt.
Panel zapisuje kwoty z przecinkiem dziesiętnym: 5,03 m, 226,44 €.
W ofercie dla klienta każdy blat jest osobnym wierszem, ze swoimi wycięciami, połączeniem i łącznikami. Zobacz Oferta dla klienta.

Obrzeże blatu¶

Blat dostaje obrzeże 2 mm na wszystkich czterech krawędziach, łącznie z krawędzią przy ścianie. Obrzeże zmieniasz w ramce Obrzeże, jak w każdej płycie (zobacz Obrzeże).

Kliknij blat.
Na karcie EFS - Płyta, w ramce Obrzeże, ustaw krawędź przy ścianie na Brak.
Ustaw też Brak na krawędzi w narożniku, przy połączeniu, i na krawędzi obok szafki wysokiej.

Która krawędź to Dłuższy 1, a która Dłuższy 2, widać na rysunku płyty w PDF: obrzeże to niebieska linia wzdłuż krawędzi. Skośna krawędź połączenia 45° nie ma własnego pola. Krawędź przy połączeniu nie jest oklejana, więc ustaw krótszą krawędź na tym końcu blatu na Brak.

Zasady:

Wymiar cięcia na liście formatek to wymiar na gotowo minus obrzeże (zobacz Obrzeże a wymiar cięcia). Jeśli kupujesz blat z gotową krawędzią, ustaw Brak na wszystkich czterech krawędziach. Wymiar cięcia jest wtedy równy wymiarowi na gotowo.
Obrzeże blatu nie trafia do panelu Kosztorys, do oferty ani do zamówienia obrzeża. Jeśli oklejasz krawędzie samodzielnie, uwzględnij to w cenie za metr.

Lista formatek, okucia i DXF¶

Eksport	Co trafia
Lista formatek (Excel, karta Lista formatek)	Jeden wiersz na blat: dekor, grubość, wymiar prostokąta na gotowo (np. 3232 × 600 mm), wymiar cięcia bez obrzeża i obrzeże. Blat, z którego coś wycięto (wycięcie, połączenie, wycinak), dostaje oznaczenie CNC.
Lista okuć (Excel, karta Okucia)	Blat z dekorem, grubością i wymiarem, jedna sztuka. Łącznik blatów, 150 mm, z liczbą sztuk.
Rozkrój	Blat nie jest układany na arkuszach w rozkroju.
Zamówienie u dostawcy	Blatu nie ma wśród płyt ani w obrzeżu. Zamawia się go jako sztukę z wymiarem, razem z łącznikami, z listy okuć.
DXF	Jeden plik na płytę. Obrys (i cięcie ukośne) jest na warstwie `CONTOUR`, otwory wycięć na warstwie `CUTOUT`, otwory na łączniki na warstwie `DRILL_D35_P20`. Jak rysowane są otwory od spodu, opisuje rozdział Wiercenia, DXF, MPR i CIX.
Dokumentacja dla monterów	Wysokość górnej krawędzi blatu oraz oś zlewu i płyty grzewczej, wzięte z wycięć. Zobacz Dokumentacja pomieszczenia dla monterów.
Oferta	Osobny wiersz na blat. Zobacz Oferta dla klienta.

Blat może też trafić do własnego szablonu, razem z szafką. Zobacz Zapisywanie z blatem.

Częste problemy i rozwiązania¶

Przycisk Blat na wybranych jest nieaktywny. Nie jest wybrana żadna zwykła szafka dolna. Szafka narożna, szafki górne i wolne płyty się nie liczą. Kliknij płytę szafki dolnej.

Blat leży wysoko, na górze lodówki. W wyborze była szafka wysoka. Usuń blat (X), wybierz tylko szafki dolne i dodaj go ponownie.

Szafka narożna nie ma blatu. Wybrany był tylko jeden ciąg. Usuń blat, wybierz szafki obu ciągów przy narożniku i dodaj blaty jednym kliknięciem.

Program zgłasza Blaty nie nachodzą na siebie w narożniku. Blaty były tworzone po kolei albo koniec ciągu jest dalej niż 1300 mm od drugiego ciągu. Usuń je i utwórz razem. Jeśli ciąg naprawdę nie sięga narożnika, połączenie nie jest potrzebne.

Przyciski 45° i Na styk są nieaktywne. Nie są wybrane dokładnie dwa blaty. Kliknij jeden, potem Shift + kliknięcie na drugi.

Przy połączeniu na styk skrócony został niewłaściwy blat. Aktywny był drugi blat. Cofnij klawiszami Ctrl+Z, wybierz oba tak, aby jako ostatni kliknąć blat, który biegnie do ściany, i kliknij Na styk.

Na karcie EFS - Płyta brakuje ramki Blat. Jako ostatnią kliknięto szafkę, więc karta pokazuje jej płytę. Kliknij blat z Shift.

Wycięcie jest na środku blatu, a nie nad zlewem. Szafka nie była wybrana albo wybrana była szafka narożna. Cofnij klawiszami Ctrl+Z, kliknij szafkę zlewową, potem blat z Shift i powtórz wycięcie.

Program zgłasza Wycięcie nie mieści się na blacie. Otwór wyszedłby poza koniec lub krawędź blatu. Wybierz mniejsze wycięcie lub umieść je nad szafką dalej od końca.

Otwór jest rozciągnięty. Pole Wymiary blatu zmieniono po wycięciu. Cofnij zmianę lub utwórz blat ponownie: najpierw wymiary, potem połączenie, na końcu wycięcia.

Inna płyta ma dekor blatu, a tak miało nie być. Ta płyta jest w grupie F 3. Przenieś ją do innej grupy i ponownie nadaj jej dekor.

Po przesunięciu szafki blat został na miejscu. Blat nie jest powiązany z szafką. Przesuwając szafkę, wybierz też blat (Shift + kliknięcie) albo utwórz go ponownie.

Po użyciu wycinaka płyta leży w poprzek. Była obrócona o 90°, a wycinak cofnął obrót. Cofnij klawiszami Ctrl+Z.

Skróty w tym rozdziale¶

Klawisz	Działanie
`Shift` + kliknięcie	Dodaj szafkę lub blat do wyboru; ostatni kliknięty jest aktywny
`Shift`+`A`	Menu Dodaj
`Alt`+`Z`	Prześwietlenie: widać otwory na łączniki
`M`	Wymiarowanie wł. / wył.
`F9`	Dostosuj ostatnią operację: Grubość i Nawis z przodu zaraz po dodaniu
`1` `2` `3`	Przesuń wybór wzdłuż X, Y lub Z
`X`	Usuń wybrany blat
`Ctrl`+`Z`	Cofnij połączenie, wycięcie lub cięcie

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej¶

Następny rozdział: Cokół, blendy, panele maskujące i gzyms
