Pakiet produkcyjny i zamówienie u dostawcy¶

Jednym kliknięciem pakiet produkcyjny zapisuje wszystko, czego potrzebuje warsztat, do jednego folderu obok projektu: listę formatek, rysunki, pliki CNC, etykiety, instrukcję montażu, zamówienie u dostawcy i ofertę, razem z raportem kontroli projektu. Ten rozdział opisuje pakiet, panel Eksport z jego ustawieniami, wszystkie komunikaty Kontrola projektu oraz zamówienie płyt, obrzeży i okuć.

Film: C07 Pakiet produkcyjny i zamówienie u dostawcy

Ten sam przebieg pracy w półtoraminutowym filmie (film po angielsku).

Obejrzyj na YouTube (film po angielsku)

Pokaż mi w programie

Interaktywny przewodnik Lista formatek i pakiet produkcyjny (2 min) pokazuje w programie, krok po kroku, gdzie kliknąć i co wpisać. Na karcie EFS otwórz panel Interaktywne przewodniki i kliknij Uruchom obok przewodnika. Asystent AI też go proponuje, gdy zapytasz, jak to zrobić.

Zanim zaczniesz¶

Zapisz projekt (Ctrl+S). Folder pakietu powstaje obok pliku projektu. Dla niezapisanego projektu folder wybierasz sam.
Przywróć ukryte fronty przyciskiem Pokaż fronty w nagłówku. Fronty ukryte klawiszem Shift+F nie trafiają do żadnego pliku pakietu. Zobacz Fronty: F i Shift+F.
Jeśli kody QR na etykietach i w instrukcji montażu mają otwierać podgląd online, opublikuj projekt przed pakietem. Zobacz Kod QR na etykiecie.
Do oferty cennik potrzebuje cen Twoich dekorów, a do liczby arkuszy w zamówieniu formatów arkuszy. Zobacz Rozkrój i ceny płyt.
Eksporty działają w okresie próbnym lub w czasie subskrypcji. Kontrola projektu działa także bez nich. Zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie.

Przebieg pracy z filmu¶

W filmie cały pakiet jest eksportowany z gotowej kuchni, a potem pokazany jest przycisk do samego zamówienia.

Na karcie EFS kliknij tytuł panelu Eksport.
Kliknij Pakiet produkcyjny (lub naciśnij Ctrl+Shift+E z kursorem nad rzutnią 3D).
W oknie Pakiet produkcyjny pole Folder pokazuje już folder obok projektu, a wszystkie pola wyboru są zaznaczone. W filmie opcja Otwórz folder jest wyłączona.
Kliknij OK. EFS uruchamia kontrolę projektu, a potem eksportuje po kolei wszystko, co jest zaznaczone. Rysunki renderują się na końcu, w tle.
W prawym górnym rogu pojawia się Pakiet produkcyjny (pliki: 9) w i ścieżka do folderu.
Otwórz folder. Są w nim lista formatek, rysunki, etykiety, instrukcja montażu, oferta z kalkulacją, raport kontroli, folder DXF i folder zamowienie. Zobacz Folder pakietu.
Folder zamowienie zawiera dwie tabele CSV i tekst e-maila do dostawcy. Zobacz Zamówienie u dostawcy.
Samo zamówienie, bez pakietu, możesz też wyeksportować przyciskiem Zamówienie u dostawcy (CSV + e-mail) w panelu Eksport.

Panel Eksport¶

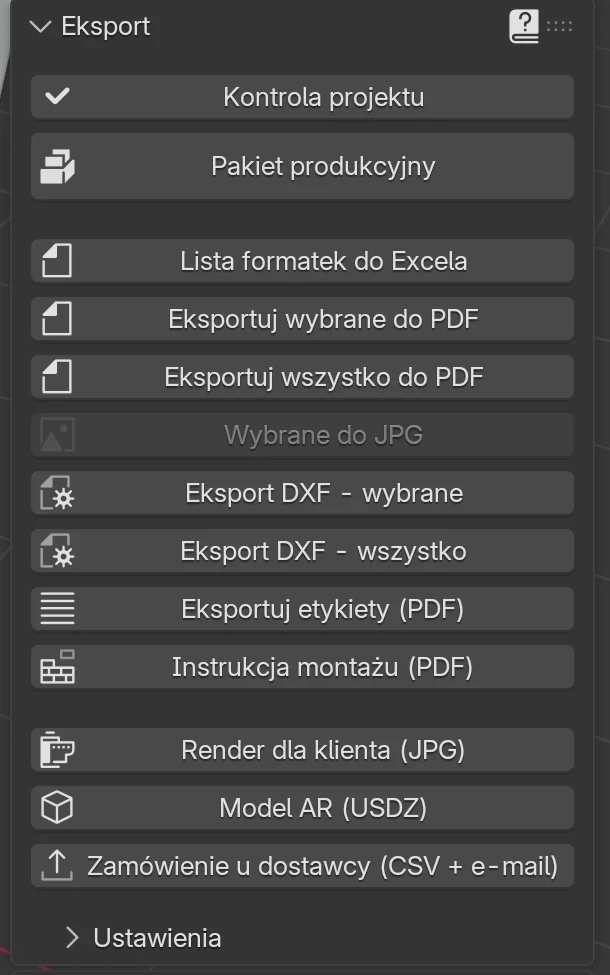

Panel Eksport jest na karcie EFS. Jest zwinięty; kliknij jego tytuł, aby go otworzyć. Panel jest ukryty, gdy aktywny jest Tryb edycji.

Przycisk	Co robi	Kiedy jest wyszarzony	Szczegóły
Kontrola projektu	Sprawdza projekt i pokazuje listę błędów i ostrzeżeń	nigdy	Kontrola projektu
Pakiet produkcyjny	Wszystkie eksporty produkcyjne do jednego folderu	nigdy	Pakiet produkcyjny
Lista formatek do Excela	Lista formatek `<projekt>_lista_formatek.xlsx`	nigdy	Lista formatek i wymiar cięcia
Eksportuj wybrane do PDF	Rysunki wybranych szafek i płyt; płyta eksportuje całą swoją szafkę	nic nie jest wybrane	Lista formatek i wymiar cięcia
Eksportuj wszystko do PDF	Rysunki wszystkich szafek i płyt, `<projekt>_rysunki.pdf`	nigdy	Lista formatek i wymiar cięcia
Wybrane do JPG	Obraz jednej wybranej płyty	nie jest wybrana dokładnie jedna płyta	Lista formatek i wymiar cięcia
Eksport DXF - wybrane	DXF płyt wybranych szafek	nic nie jest wybrane	Wiercenia, DXF, MPR i CIX
Eksport DXF - wszystko	DXF wszystkich płyt, jeden plik na płytę	nigdy	Wiercenia, DXF, MPR i CIX
Eksportuj etykiety (PDF)	Etykiety 70 × 37 mm na arkuszach A4	nigdy	Etykiety i instrukcja montażu
Instrukcja montażu (PDF)	Strona na szafkę z widokiem rozstrzelonym	nigdy	Etykiety i instrukcja montażu
Render dla klienta (JPG)	Fotorealistyczny obraz projektu	nigdy	Render jednym kliknięciem
Model AR (USDZ)	Model do oglądania w pomieszczeniu na iPhonie	nigdy	Render jednym kliknięciem
Zamówienie u dostawcy (CSV + e-mail)	Ilości płyt, obrzeży i okuć oraz tekst e-maila	nigdy	Zamówienie u dostawcy

Gdy kończy się okres próbny lub subskrypcja, czerwona ramka u góry panelu pokazuje stan z przyciskami Miesięczna i Roczna, a eksporty zgłaszają błąd. Zobacz Instalacja, licencja i konto.

Ustawienia eksportu¶

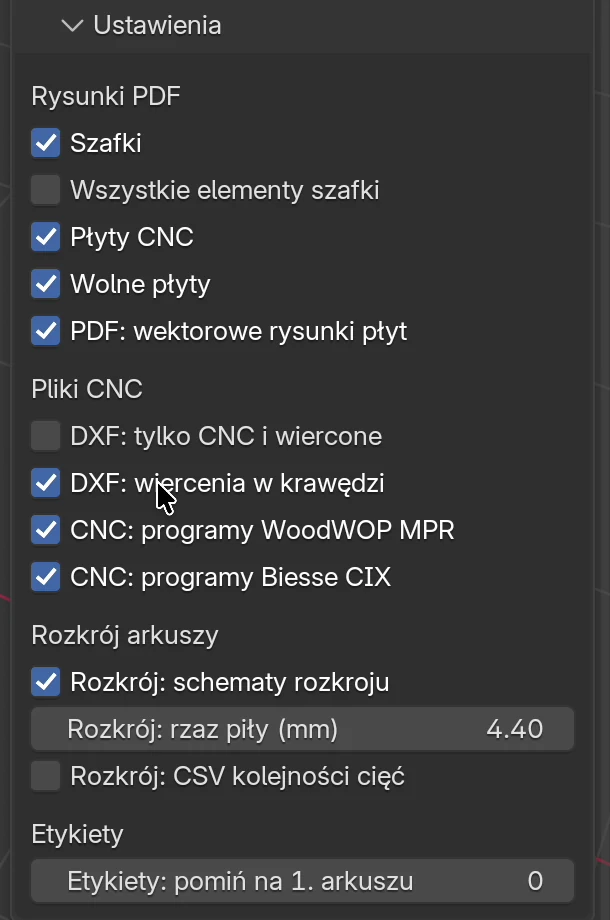

Na dole panelu Eksport jest zwinięty podpanel Ustawienia. Ustawienia dotyczą pojedynczych eksportów i pakietu produkcyjnego i są zapisywane w projekcie.

Opcja	Działanie	Domyślnie	Wartości
Rysunki PDF
Szafki	Rysunki zawierają stronę z obrazami i wymiarami każdej szafki.	wł.	wł., wył.
Wszystkie elementy szafki	W tej wersji nie zmienia rysunków.	wył.	wł., wył.
Płyty CNC	W tej wersji nie zmienia rysunków.	wł.	wł., wył.
Wolne płyty	W tej wersji nie zmienia rysunków.	wł.	wł., wył.
PDF: wektorowe rysunki płyt	Strony płyt są rysunkami technicznymi (obrys, wiercenia, wymiary) zamiast renderowanych obrazów. Eksport jest szybszy, bo renderowane są tylko szafki.	wł.	wł., wył.
Pliki CNC
DXF: tylko CNC i wiercone	DXF dostają tylko płyty z wycięciami lub wierceniami. Zwykłe prostokąty tnie się według listy formatek.	wył.	wł., wył.
DXF: wiercenia w krawędzi	Otwory w krawędzi płyty trafiają do DXF.	wł.	wł., wył.
CNC: programy WoodWOP MPR	Obok DXF program `.mpr` dla maszyn Homag (WoodWOP). Wersja próbna: sprawdź go na maszynie przed produkcją.	wył.	wł., wył.
CNC: programy Biesse CIX	Obok DXF program `.cix` dla maszyn Biesse. Wersja próbna: sprawdź go na maszynie przed produkcją.	wył.	wł., wył.
Rozkrój arkuszy
Rozkrój: schematy rozkroju	Elementy są rozmieszczane na formatach arkuszy: schematy rozkroju w rysunkach, karta Rozkrój w liście formatek i liczba arkuszy w zamówieniu.	wł.	wł., wył.
Rozkrój: rzaz piły (mm)	Szerokość cięcia piły między elementami.	4,4 mm	0–20 mm
Rozkrój: CSV kolejności cięć	Obok listy formatek plik `_cuts.csv` ze wszystkimi cięciami piły w kolejności obróbki.	wył.	wł., wył.
Etykiety
Etykiety: pomiń na 1. arkuszu	Liczba etykiet już zużytych na napoczętym arkuszu.	0	0–23

Szczegóły są w rozdziałach Lista formatek i wymiar cięcia, Wiercenia, DXF, MPR i CIX, Rozkrój i ceny płyt oraz Etykiety i instrukcja montażu.

Informacja

Wszystkie elementy szafki, Płyty CNC i Wolne płyty nie wpływają w tej wersji na PDF. Rysunki zawsze mają stronę dla każdej płyty szafki i dla każdej wolnej płyty.

Ustawienia eksportu, oprócz Etykiety: pomiń na 1. arkuszu, są zapisywane też jako Moje ustawienia, więc nowy projekt dostaje je sam. Zobacz Szybsza praca.

Pakiet produkcyjny¶

Uruchamianie pakietu¶

Zapisz projekt (Ctrl+S).
Karta EFS → panel Eksport → kliknij Pakiet produkcyjny. Albo naciśnij Ctrl+Shift+E, gdy kursor myszy jest nad rzutnią 3D.
W oknie sprawdź Folder i pola wyboru.
Kliknij OK.

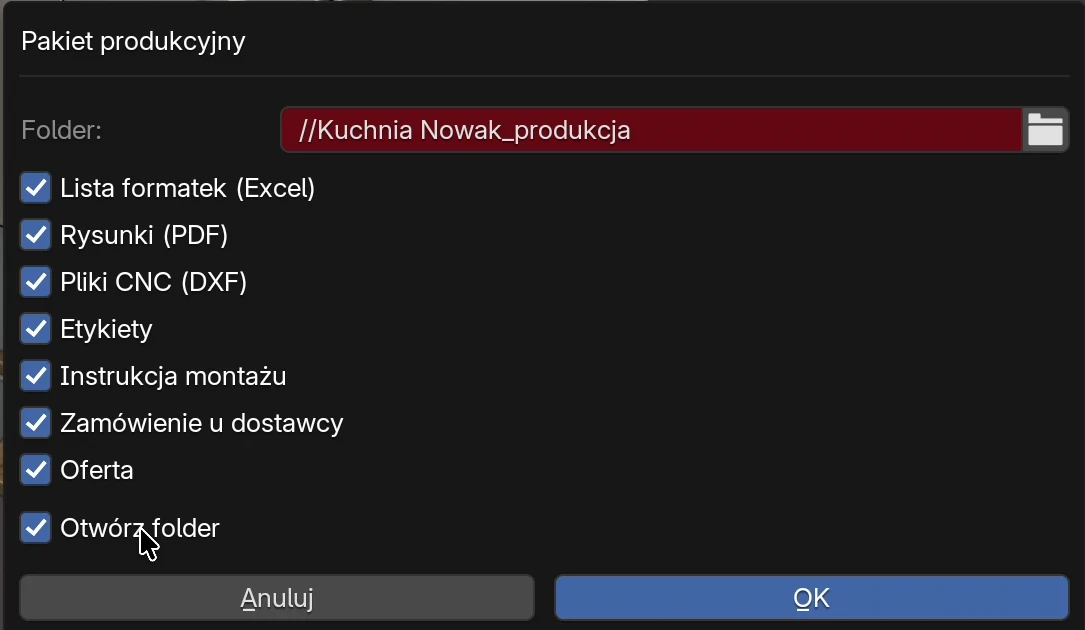

Opcje okna¶

Opcja	Działanie	Domyślnie
Folder	Folder pakietu. `//` na początku oznacza folder projektu. Ikona folderu po prawej otwiera przeglądarkę plików, w której wybierzesz inny folder. Jeśli folder nie istnieje, EFS go tworzy.	`//<projekt>_produkcja`
Lista formatek (Excel)	`<projekt>_lista_formatek.xlsx`. Z opcją Rozkrój: CSV kolejności cięć także `<projekt>_lista_formatek_cuts.csv`.	wł.
Rysunki (PDF)	`<projekt>_rysunki.pdf`. Renderowane na końcu, w tle.	wł.
Pliki CNC (DXF)	Podfolder DXF z plikiem DXF dla każdej płyty i `index.csv`, a zależnie od ustawień także z programami `.mpr` i `.cix`.	wł.
Etykiety	`<projekt>_etykiety.pdf`.	wł.
Instrukcja montażu	`<projekt>_montaz.pdf`.	wł.
Zamówienie u dostawcy	Podfolder zamowienie z dwoma plikami CSV i tekstem e-maila.	wł.
Oferta	`<projekt>_oferta.pdf` dla klienta i `<projekt>_kalkulacja.pdf` dla Ciebie.	wł.
Otwórz folder	Po eksporcie otwiera folder w Finderze lub w Eksploratorze plików.	wł.
Anuluj	Zamyka okno bez eksportu.
OK	Uruchamia eksport.

<projekt> to nazwa projektu z panelu Publikacja online (pole Nazwa), a dopóki jej nie ma, nazwa pliku projektu. Nazwy zależą od języka interfejsu. Z angielskim interfejsem są to _production, _cutting_list.xlsx, _drawings.pdf, _labels.pdf, _assembly.pdf, _quote.pdf, _calculation.pdf, _check.txt i folder order, a z chorwackim _proizvodnja, _krojna_lista.xlsx, _crtezi.pdf, _naljepnice.pdf, _montaza.pdf, _ponuda.pdf, _kalkulacija.pdf, _provjera.txt i folder narudzba.

Zasady:

Pole Folder jest czerwone, gdy ścieżka zaczyna się od //. To nie jest błąd: EFS liczy ścieżkę od folderu projektu.
Dla niezapisanego projektu pole Folder jest puste. Kliknij ikonę folderu i wybierz folder albo zamknij okno i zapisz projekt. Jeśli klikniesz OK przy pustym polu, EFS zgłosi Wybierz folder lub najpierw zapisz projekt.
Kontrola projektu nie ma pola wyboru: zawsze uruchamia się jako pierwsza.
Okno pamięta ostatni folder i pola wyboru do zamknięcia programu.

Uwaga

Jeśli w tej samej sesji programu otworzysz inny projekt, okno nadal proponuje folder poprzedniego projektu, np. //Kuchnia Nowak_produkcja. Przed OK sprawdź pole Folder i w razie potrzeby wpisz nazwę nowego projektu.

Co EFS robi po kolei¶

Uruchamia się Kontrola projektu. Jeśli znajdzie błędy lub ostrzeżenia, zapisuje je w <projekt>_kontrola.txt. Eksport trwa dalej także przy błędach.
Lista formatek.
Pliki DXF. Przedtem usuwa z podfolderu DXF stare pliki .dxf, .mpr, .cix i index.csv, żeby usunięta szafka nie zostawiła po sobie plików.
Etykiety.
Instrukcja montażu.
Zamówienie u dostawcy.
Oferta i kalkulacja. Jeśli oferta nie ma jeszcze numeru, dostaje go teraz (rok-numer) i zachowuje w projekcie.
Rysunki. Renderują się na końcu, w tle.

Gdy zaczynają się rysunki, EFS zgłasza Pakiet produkcyjny (pliki: 9) w i ścieżkę do folderu. Liczba obejmuje rysunki, które jeszcze się renderują, a foldery DXF i zamowienie liczą się jako jeden plik każdy. Jeśli kontrola znalazła błędy, komunikat jest ostrzeżeniem i kończy się na kontrola projektu znalazła błędy: 2.

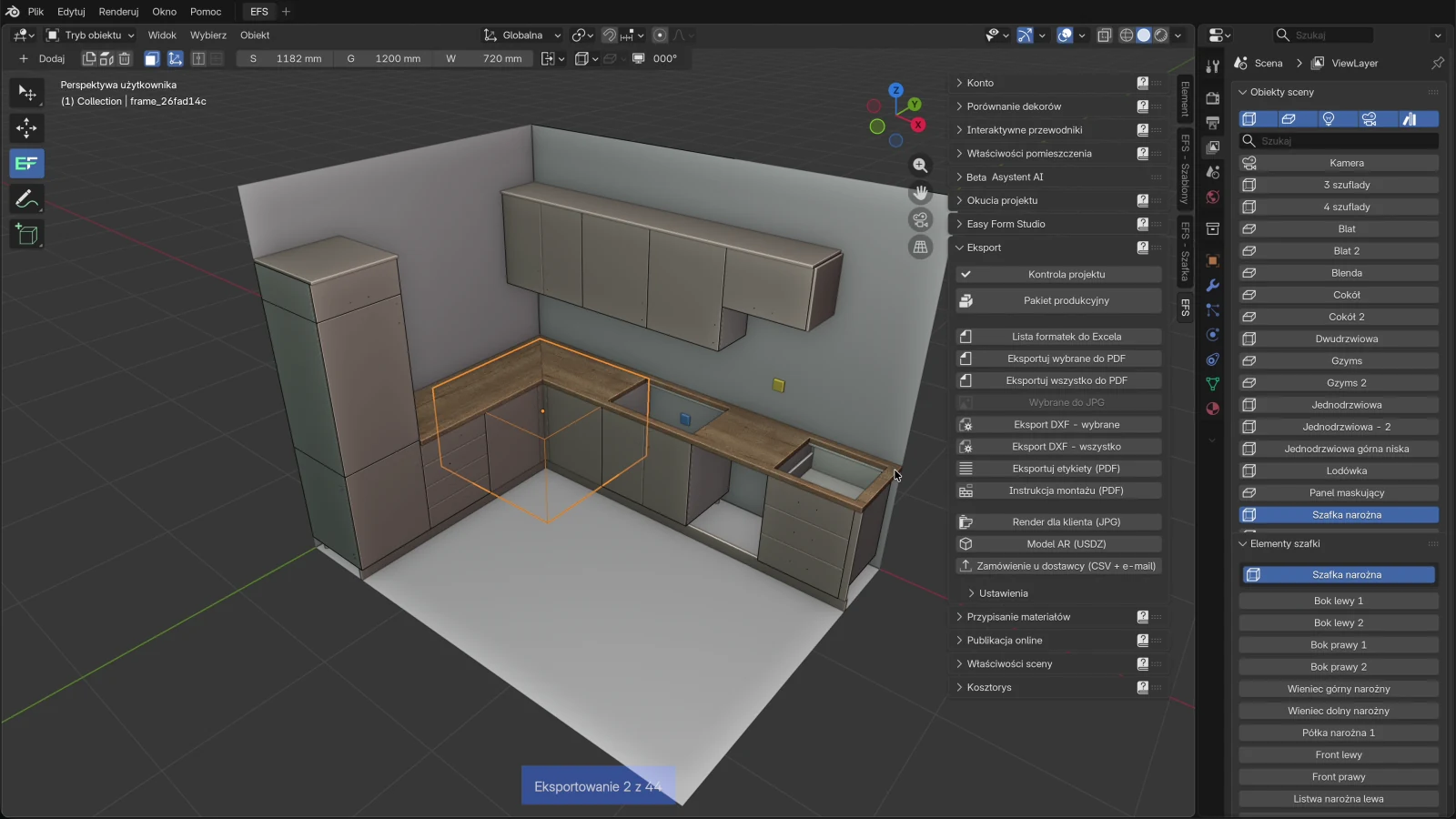

Podczas renderowania rysunków:

Na dole rzutni 3D widać Eksportowanie 4 z 44: który obraz renderuje się teraz i ile ich jest. Po zakończeniu w prawym górnym rogu pojawia się Eksport zakończony.
EFS po kolei wybiera szafki, które renderuje. Na końcu przywraca Twój wybór.
Jeśli projekt nie ma kamery o nazwie Camera, EFS ją dodaje. Pojawia się ona na liście Obiekty sceny i zostaje w projekcie.
Gotowe pliki możesz już przeglądać w folderze.

Uwaga

Esc podczas renderowania rysunków zatrzymuje rysunki: EFS zgłasza Eksport anulowany, a <projekt>_rysunki.pdf nie powstaje. Pozostałe pliki pakietu są już gotowe. Wyeksportuj wtedy rysunki przyciskiem Eksportuj wszystko do PDF albo uruchom pakiet ponownie.

Informacja

Render dla klienta (JPG) renderuje z każdej kamery w projekcie, także z kamery Camera dodanej przez pakiet. Jeśli nie potrzebujesz tego obrazu, usuń kamerę przed renderem. Zobacz Render jednym kliknięciem.

Wskazówka

Nie zmieniaj projektu, dopóki rysunki nie są gotowe. Rysunki powstają z bieżącego stanu, więc zmiana trafiłaby do rysunków, ale nie do już wyeksportowanej listy formatek i etykiet.

Folder pakietu¶

Pakiet z filmu dla projektu Kuchnia Nowak, z polskim interfejsem:

Kuchnia Nowak_produkcja/
├── Kuchnia Nowak_etykiety.pdf
├── Kuchnia Nowak_kalkulacja.pdf
├── Kuchnia Nowak_kontrola.txt
├── Kuchnia Nowak_lista_formatek.xlsx
├── Kuchnia Nowak_montaz.pdf
├── Kuchnia Nowak_oferta.pdf
├── Kuchnia Nowak_rysunki.pdf
├── DXF/
│   ├── index.csv
│   └── … jeden plik .dxf na płytę (101 plików w filmie)
└── zamowienie/
    ├── order_boards_edge_tape.csv
    ├── order_email.txt
    └── order_hardware.csv

Plik lub folder	Pole wyboru	Co zawiera	Szczegóły
`_lista_formatek.xlsx`	Lista formatek (Excel)	Wszystkie elementy z wymiarem cięcia i wymiarem na gotowo, dekorem, obrzeżem; arkusze z okuciami, zestawieniem materiałów i rozkrojem	Lista formatek i wymiar cięcia
`_rysunki.pdf`	Rysunki (PDF)	Rysunki szafek i płyt z wymiarami i wierceniami, lista okuć, schematy rozkroju	Lista formatek i wymiar cięcia
DXF/	Pliki CNC (DXF)	DXF dla każdej płyty (`_B.dxf` dla wierceń po drugiej stronie), `index.csv`, opcjonalnie `.mpr` i `.cix`	Wiercenia, DXF, MPR i CIX
`_etykiety.pdf`	Etykiety	Etykiety z kodem QR	Etykiety i instrukcja montażu
`_montaz.pdf`	Instrukcja montażu	Strona na szafkę	Etykiety i instrukcja montażu
zamowienie/	Zamówienie u dostawcy	Płyty, obrzeża i okucia dla dostawcy	Zamówienie u dostawcy
`_oferta.pdf`, `_kalkulacja.pdf`	Oferta	Oferta dla klienta i kalkulacja wewnętrzna	Oferta dla klienta
`_kontrola.txt`	zawsze	Wyniki kontroli projektu; tylko gdy jakieś są	Raport kontroli

Numery elementów są takie same w liście formatek, na etykietach, w instrukcji montażu i na schematach rozkroju, bo wszystko powstaje z tego samego stanu projektu.

Ponowny eksport do tego samego folderu¶

EFS bez pytania nadpisuje pliki o tej samej nazwie.
Z podfolderu DXF najpierw usuwa stare pliki DXF, MPR i CIX oraz index.csv.
Jeśli tym razem kontrola nic nie znajdzie, usuwa stary _kontrola.txt.
Pozostałe pliki w folderze zostają: Twoje notatki, ale też pliki utworzone pod starą nazwą projektu. Gdy zmieniasz nazwę projektu, opróżnij folder albo eksportuj do nowego.

Kontrola projektu¶

Kontrola projektu szuka błędów, których nie widać w rzutni 3D, ale które w warsztacie kosztują: nachodzenia na siebie, drzwi, które w coś uderzają, otworów przez płytę, dekorów bez ceny, szafek bez wierceń. Pakiet produkcyjny uruchamia ją sam. Możesz ją też uruchomić ręcznie, przed dowolnym eksportem.

Uruchamianie kontroli¶

Karta EFS → panel Eksport → kliknij Kontrola projektu.
Jeśli wszystko jest w porządku, w prawym górnym rogu pojawia się Nie znaleziono problemów.
W przeciwnym razie otwiera się okno z listą wyników. Każdy wynik to jeden wiersz.
Wynik dotyczący jednego obiektu ma obok przycisk ze strzałką, Pokaż w scenie. Kliknięcie wybiera ten obiekt i przybliża do niego widok. Okno zostaje otwarte.
Popraw wyniki i uruchom kontrolę ponownie.
OK zamyka okno, a w prawym górnym rogu pojawia się Znalezione problemy: z liczbą. Anuluj tylko zamyka okno.

Zasady:

Ikona trójkąta oznacza błąd, a ikona i ostrzeżenie.
Okno pokazuje najwyżej 40 wyników. Reszta jest podana jako ... +12. Wszystkie wyniki są w pliku _kontrola.txt pakietu produkcyjnego.
Pokaż w scenie wybiera obiekt i przybliża do niego widok. Jeśli obiekt był ukryty, pokazuje go.
Kontrola sprawdza bieżący stan projektu. Nie sprawdza ukrytych frontów (Shift+F): przywróć je przed kontrolą.
Kontrola niczego w projekcie nie zmienia.

Wskazówka

Przed kontrolą zamknij drzwi i szuflady (O). EFS traktuje otwarte drzwi jako część szafki, więc kontrola może zgłosić nachodzenie na sąsiada, choć szafki się nie stykają.

Błędy i ostrzeżenia¶

Rodzaj	Ikona	Znaczenie
Błąd	trójkąt	Element zostałby wykonany źle: szafki wchodzą w siebie albo otwór przebija płytę. Popraw to przed eksportem.
Ostrzeżenie	i	Coś prawdopodobnie jest nie tak: drzwi w coś uderzają, brakuje ceny, szafka nie ma wierceń. Sprawdź i zdecyduj.

Po niektórych eksportach EFS sam uruchamia kontrolę i jeśli znajdzie błędy, zgłasza Wyeksportowano, ale kontrola projektu znalazła błędy: 2 (Kontrola projektu). Robią to Lista formatek do Excela, Eksport DXF - wszystko, Eksportuj etykiety (PDF), Eksportuj ofertę (PDF) i Zamówienie u dostawcy (CSV + e-mail). Plik jest zapisany; ostrzeżenia nie są tu zgłaszane.

Wszystkie komunikaty kontroli¶

Komunikaty są podane w kolejności, w jakiej zgłasza je kontrola. Zamiast {…} komunikat pokazuje nazwy i wymiary z Twojego projektu.

Komunikat	Rodzaj	Pokaż w scenie
'{a}' i '{b}' nachodzą na siebie ({mm} mm).	błąd	tak
Drzwi '{part}' przy otwieraniu uderzają w '{other}'.	ostrzeżenie	tak
Drzwi '{part}' ({cab}) nie mają zawiasów.	ostrzeżenie	tak
Otwór na kołek Ø{d} w '{part}' ({cab}) przechodzi przez płytę.	błąd	tak
Otwór Ø{d}×{depth} w '{part}' ({cab}) zostawia tylko {mm} mm materiału.	ostrzeżenie	tak
Brak ceny dla {material} {mm} mm.	ostrzeżenie	nie
Nie można odczytać cennika.	ostrzeżenie	nie
Szafki z drzwiami bez wierceń pod zawiasy: {count} (Okucia projektu).	ostrzeżenie	nie
Szafki z szufladami bez wierceń pod prowadnice: {count} (Okucia projektu).	ostrzeżenie	nie
Szafki bez połączeń na kołki: {count} (Okucia projektu).	ostrzeżenie	nie
Półka '{part}' ({cab}) nie leży na podpórkach: zmniejsz jej cofnięcie z przodu lub z tyłu.	ostrzeżenie	tak
Drzwi przesuwne '{cab}' są na {old} mm, a szafka ma {new} mm: dodaj je ponownie.	ostrzeżenie	tak
Powtórzona nazwa szafki: '{name}' ({count}x).	ostrzeżenie	nie

Nachodzące na siebie szafki¶

'{a}' i '{b}' nachodzą na siebie ({mm} mm). Przykład: 'Szafka zlewowa 800' i 'Szafka narożna' nachodzą na siebie (15 mm).

Rodzaj: błąd. Pokaż w scenie wybiera szafkę {a}.
Znaczenie: dwie szafki wchodzą w siebie o więcej niż 2 mm. EFS porównuje prostopadłościany obejmujące wszystkie płyty każdej szafki, razem z frontami. Liczba w nawiasie to najmniejsze przesunięcie, które je rozdziela.
Kiedy nie jest zgłaszane: szafki powiązane w podpanelu Powiązania nie są ze sobą porównywane, bo nadstawka lub wkład może stać w szafce.
Rozwiązanie: przesuń jedną szafkę (1, 2, 3) lub zmniejsz jej wymiar. Jeśli drzwi są otwarte, zamknij je (O) i uruchom kontrolę ponownie.

Drzwi uderzają przy otwieraniu¶

Drzwi '{part}' przy otwieraniu uderzają w '{other}'. Przykład: Drzwi 'Front lewy' przy otwieraniu uderzają w 'Lodówka'.

Rodzaj: ostrzeżenie. Pokaż w scenie wybiera te drzwi.
Znaczenie: EFS wyobraża sobie drzwi otwarte o 90° i sprawdza, czy zajmowana przez nie przestrzeń wchodzi w inną szafkę o więcej niż 3 mm. Sprawdzane są drzwi i klapy, szuflady nie. {other} to nazwa drugiej szafki.
Rozwiązanie: zmień stronę otwierania (Typ: Zawiasy z lewej lub Zawiasy z prawej), wstaw blendę między szafkę a sąsiada albo przesuń szafkę. Blendy opisuje rozdział Cokół, blendy, panele maskujące i gzyms.

Ta kontrola nie sprawdza ścian, okien ani drzwi pomieszczenia. Otwórz drzwi przy ścianie klawiszem O i popatrz.

Drzwi bez zawiasów¶

Drzwi '{part}' ({cab}) nie mają zawiasów. Przykład: Drzwi 'Front prawy' (Jednodrzwiowa) nie mają zawiasów.

Rodzaj: ostrzeżenie. Pokaż w scenie wybiera te drzwi.
Znaczenie: drzwi mają 0 zawiasów, więc nie ma wierceń ani zawiasów na liście okuć. Sprawdzane są drzwi, klapy nie.
Rozwiązanie: kliknij szafkę, na karcie EFS - Szafka otwórz Okucia i połączenia i włącz Autom. liczba zawiasów albo wpisz w polu Zawiasy wartość większą od 0. Zobacz Okucia i połączenia.

Otwór na kołek przechodzi przez płytę¶

Otwór na kołek Ø{d} w '{part}' ({cab}) przechodzi przez płytę. Przykład: Otwór na kołek Ø8 w 'Lewa strona' (Jednodrzwiowa) przechodzi przez płytę.

Rodzaj: błąd. Pokaż w scenie wybiera tę płytę.
Znaczenie: otwór na kołek w licu płyty jest tak głęboki jak płyta: pod nim zostaje mniej niż 0,5 mm. Najczęściej płyta jest cieńsza niż głębokość otworu.
Rozwiązanie: w podpanelu Okucia i połączenia ustaw Głębokość w licu na 0 (automatycznie: grubość płyty minus 6 mm, najwyżej połowa kołka) lub ją zmniejsz. Pomaga też krótszy kołek (Długość kołka). Zobacz Połączenia: kołki, konfirmat, minifix.

Otwór zostawia za mało materiału¶

Otwór Ø{d}×{depth} w '{part}' ({cab}) zostawia tylko {mm} mm materiału. Przykład: Otwór Ø8×13 w 'Lewa strona' (Jednodrzwiowa) zostawia tylko 3,0 mm materiału.

Rodzaj: ostrzeżenie. Pokaż w scenie wybiera tę płytę.
Znaczenie: pod otworem w licu płyty zostaje mniej niż 4 mm przy otworze na kołek lub mniej niż 2,5 mm przy innych otworach (puszka zawiasu, podpórki półek, prowadnice). Średnica i głębokość otworu są w komunikacie, w mm.
Czego się nie sprawdza: otworów w krawędzi płyty i otworów przelotowych pod uchwyty.
Rozwiązanie: przy kołkach zmniejsz Głębokość w licu (lub ustaw 0). Przy puszce zawiasu w cienkim froncie wybierz zawias z płytszą puszką albo grubszy front. Zobacz Okucia projektu.

Brak ceny¶

Brak ceny dla {material} {mm} mm. Przykład: Brak ceny dla U702 ST9 Kašmir siva 25 mm.

Rodzaj: ostrzeżenie. Bez przycisku.
Znaczenie: cennik nie ma ceny tego dekoru w tej grubości. Bez niej kosztorys, oferta i kalkulacja są za niskie. EFS szuka dekoru w cenniku po kodzie i strukturze, np. U702-ST9.
Kiedy nie jest zgłaszane: przy blatach, bo są wyceniane za metr.
Rozwiązanie: wpisz cenę dekoru w cenniku, w kolumnie tej grubości. Zobacz Wpisz cenę do cennika oraz Rozkrój i ceny płyt.

Płyta o grubości 40 mm i większej bierze ostatnią kolumnę cennika (38), więc komunikat pojawia się tylko wtedy, gdy i tam nie ma ceny.

Nie można odczytać cennika¶

Nie można odczytać cennika.

Rodzaj: ostrzeżenie. Bez przycisku.
Znaczenie: sprawdzanie cen nie powiodło się z powodu błędu. Reszta kontroli została wykonana.
Rozwiązanie: sprawdź cennik tak, jak opisuje to rozdział Rozkrój i ceny płyt. Jeśli komunikat wraca, wyślij log EFS do pomocy technicznej: panel Easy Form Studio → Otwórz log. Zobacz Pomoc techniczna.

Gdy cennika brakuje lub jest uszkodzony, zwykle nie dostajesz tego komunikatu, tylko Brak ceny dla każdego dekoru.

Szafki bez wierceń¶

Trzy komunikaty o tym samym znaczeniu:

Szafki z drzwiami bez wierceń pod zawiasy: {count} (Okucia projektu).
Szafki z szufladami bez wierceń pod prowadnice: {count} (Okucia projektu).
Szafki bez połączeń na kołki: {count} (Okucia projektu).

Dla wszystkich trzech:

Rodzaj: ostrzeżenie. Bez przycisku, bo komunikat dotyczy kilku szafek.
Znaczenie: tyle szafek trafia do produkcji bez wierceń:
- drzwi lub klapy, a Typ zawiasu to Bez wiercenia (tylko liczba);
- szuflady, a Typ prowadnicy to Bez wiercenia (tylko liczba);
- boki, a Rodzaj połączeń to Brak. Konfirmat i minifix też liczą się jako połączenie, choć komunikat wspomina kołki.
Kiedy nie jest zgłaszane: szafki narożne nie są tu liczone.
Rozwiązanie: w panelu Okucia projektu wybierz zawias, prowadnicę i połączenie, a potem kliknij Zastosuj do wszystkich. Dla jednej szafki ustaw to samo w podpanelu Okucia i połączenia. Zobacz Okucia projektu.

Jeśli te otwory wiercisz ręcznie, możesz zignorować komunikat.

Półka nie leży na podpórkach¶

Półka '{part}' ({cab}) nie leży na podpórkach: zmniejsz jej cofnięcie z przodu lub z tyłu. Przykład: Półka 'Półka pozioma' (Jednodrzwiowa) nie leży na podpórkach: zmniejsz jej cofnięcie z przodu lub z tyłu.

Rodzaj: ostrzeżenie. Pokaż w scenie wybiera tę półkę.
Znaczenie: półka przestawna (System 32) jest cofnięta tak bardzo, że przednia lub tylna podpórka nie byłaby pod nią na co najmniej 3 mm.
Rozwiązanie: w podpanelu Półki zmniejsz Cofnięcie z przodu lub Cofnięcie z tyłu. Komunikat nazywa je cofnięciem z przodu lub z tyłu. Zobacz Półki przestawne, System 32.

Drzwi przesuwne na inną szerokość¶

Drzwi przesuwne '{cab}' są na {old} mm, a szafka ma {new} mm: dodaj je ponownie. Przykład: Drzwi przesuwne 'Szafa' są na 1800 mm, a szafka ma 2000 mm: dodaj je ponownie.

Rodzaj: ostrzeżenie. Pokaż w scenie wybiera szafkę.
Znaczenie: szafka zmieniła szerokość po dodaniu drzwi przesuwnych. Skrzydła i tor są nadal na starą szerokość.
Rozwiązanie: dodaj drzwi przesuwne ponownie. Zobacz Drzwi przesuwne.

Powtórzona nazwa szafki¶

Powtórzona nazwa szafki: '{name}' ({count}x). Przykład: Powtórzona nazwa szafki: 'Jednodrzwiowa' (2x).

Rodzaj: ostrzeżenie. Bez przycisku.
Znaczenie: kilka szafek ma tę samą nazwę. W liście formatek, na etykietach i w instrukcji montażu nie da się ich odróżnić.
Rozwiązanie: kliknij szafkę i w panelu Właściwości szafki wpisz inną nazwę w polu Nazwa. Zobacz Właściwości szafki.

Inne komunikaty¶

Komunikat	Gdzie	Znaczenie
Nie znaleziono problemów.	prawy górny róg	Kontrola nic nie znalazła.
Znalezione problemy: 3.	prawy górny róg	Okno kontroli zamknięto przyciskiem OK.
Wyeksportowano, ale kontrola projektu znalazła błędy: 2 (Kontrola projektu)	po eksporcie	Plik jest zapisany, ale projekt ma błędy. Uruchom kontrolę (Kontrola projektu).
Pakiet produkcyjny (pliki: 9) w …	po pakiecie	Pakiet jest wyeksportowany; rysunki jeszcze się renderują.
… — kontrola projektu znalazła błędy: 2	po pakiecie	Pakiet jest wyeksportowany, ale projekt ma błędy. Zobacz `_kontrola.txt`.
Wybierz folder lub najpierw zapisz projekt	pakiet	Pole Folder jest puste.
Kontrola projektu: i opis błędu, (szczegóły w logu EFS, panel Easy Form Studio)	prawy górny róg	Kontrola nie mogła się uruchomić. Wyślij log do pomocy technicznej.

Raport kontroli¶

W pakiecie produkcyjnym kontrola zapisuje swoje wyniki w <projekt>_kontrola.txt, jeden wynik na wiersz. Wiersz zaczyna się od ERROR (błąd) lub WARNING (ostrzeżenie), a dalej jest ten sam komunikat co w oknie:

ERROR: 'Szafka zlewowa 800' i 'Szafka narożna' nachodzą na siebie (15 mm).
WARNING: Brak ceny dla U702 ST9 Kašmir siva 25 mm.

Plik zawiera wszystkie wyniki, także ponad 40. Gdy kontrola nic nie znajdzie, pliku nie ma.

Zamówienie u dostawcy¶

Zamówienie sumuje płyty, obrzeża i okucia całego projektu: tabele dla dostawcy i tekst e-maila. Powstaje w pakiecie produkcyjnym (folder zamowienie) lub osobno.

Zamówienie bez pakietu¶

Karta EFS → panel Eksport → kliknij Zamówienie u dostawcy (CSV + e-mail).
W przeglądarce plików przejdź do folderu, w którym chcesz zapisać zamówienie.
Kliknij Zamówienie u dostawcy (CSV + e-mail) w prawym dolnym rogu.

EFS zapisuje do tego folderu trzy pliki i zgłasza Eksport zakończony (3). Pliki o tej samej nazwie nadpisuje.

Jeśli jakiś element nie mieści się na żadnym formacie arkusza, EFS zgłasza Elementy, które nie mieszczą się na żadnym arkuszu z magazynu: 12; ich materiał zamawia się w m2, bez liczby arkuszy. Pakiet produkcyjny nie zgłasza tego komunikatu.

Pliki zamówienia¶

Plik	Dla kogo	Zawartość
`order_boards_edge_tape.csv`	dostawca płyt	Płyty według dekoru i grubości, a pod nimi obrzeża według dekoru, szerokości i grubości
`order_hardware.csv`	dostawca okuć	Wszystkie okucia z ilościami
`order_email.txt`	Ty	Tekst e-maila z płytami, obrzeżami i okuciami

Nazwy plików pozostają angielskie także z polskim interfejsem, ale teksty w nich są po polsku. Tylko z chorwackim interfejsem pliki nazywają się narudzba_ploce_trake.csv, narudzba_okovi.csv i narudzba_email.txt, a teksty w nich są po chorwacku.

Płyty¶

Kolumna	Co zawiera
Materiał	Dekor, np. U702 ST9 Kašmir siva
Grubość (mm)	Grubość płyty
m2 (z odpadem)	Suma wymiarów na gotowo wszystkich elementów tego dekoru i tej grubości, powiększona o Odpad %
Arkusze	Liczba arkuszy z rozkroju

Jak EFS liczy:

m2 to suma powierzchni elementów (długość × szerokość, wymiar na gotowo) razy (1 + Odpad % / 100). Odpad % jest na karcie EFS, w panelu Kosztorys, w podpanelu Oferta. Domyślnie 10 %.
Arkusze pochodzą z rozkroju: ile arkuszy potrzeba, żeby zmieścić wszystkie elementy tego dekoru i tej grubości. Formaty arkuszy są na karcie Sheets cennika. Zobacz Rozkrój i ceny płyt.
Liczba arkuszy jest tylko wtedy, gdy w podpanelu Ustawienia eksportu włączona jest opcja Rozkrój: schematy rozkroju.
Resztki z magazynu użyte przez rozkrój nie są liczone jako nowe arkusze.
Jeśli element tego dekoru i tej grubości nie mieści się na żadnym formacie arkusza, pole Arkusze zostaje puste, bo liczba byłaby za niska. Zamawiaj według m².
Blatów nie ma wśród płyt. Zamawia się je w sztukach, razem z okuciami.
Cienkie plecy to też płyta: w przykładzie z filmu to wiersz Default white, 3 mm.

Obrzeże¶

Kolumna	Co zawiera
Obrzeże	Dekor obrzeża, taki sam jak dekor płyty
Szerokość (mm)	23 mm dla płyt cieńszych niż 20 mm, 43 mm dla płyt o grubości 20 mm i większej
Obrzeże (mm)	Grubość obrzeża, np. 2.0 lub 0.4
Metry (+5%)	Długość wszystkich krawędzi z tym obrzeżem, powiększona o 5 %

Długość krawędzi to wymiar na gotowo krawędzi płyty.
Płyty 16 mm i 18 mm tego samego dekoru biorą to samo obrzeże 23 mm, więc są w tym samym wierszu.
Tabela podaje metry z jednym miejscem po przecinku, a e-mail zaokrągla je do pełnego metra.

Okucia¶

Kolumna	Co zawiera
Pozycja	Rodzaj okucia, np. Zawias, Kołek, Zestaw prowadnic, Blat
Szczegóły	Model lub wymiar, np. Blum Clip top 110, Ø8×30, H1180 ST37 Halifax hrast natur 38 mm, 3232 × 600 mm
Ilość	Ilość dla całego projektu, w sztukach

Lista ma te same okucia co karta Okucia w liście formatek, zsumowane dla całego projektu: zawiasy z wkrętami, kołki, prowadnice z wkrętami, uchwyty z wkrętami, nóżki z wkrętami, klipsy cokołu, podpórki półek, podnośniki klap, zawieszki, taśmy LED, blaty z łącznikami i wszystko inne, co ma projekt. Okucia wybierasz w panelu Okucia projektu.

Tekst e-maila i wysyłanie¶

EFS nie wysyła e-maila sam. Tworzy tekst, który kopiujesz do swojego programu pocztowego. Przykład z filmu, z polskim interfejsem:

Temat: Zamówienie - Kuchnia Nowak

Dzień dobry,

proszę o ofertę/dostawę poniższych pozycji do projektu 'Kuchnia Nowak':

PŁYTY:
  - Default white, 3 mm: 4,15 m2 (~1 × ark.)
  - U702 ST9 Kašmir siva, 18 mm: 7,83 m2 (~2 × ark.)
  - W1000 ST9 Premium bijela, 16 mm: 2,54 m2 (~1 × ark.)
  - W1000 ST9 Premium bijela, 18 mm: 19,92 m2 (~4 × ark.)

OBRZEŻA:
  - U702 ST9 Kašmir siva, 23 × 2,0 mm: 67 m
  - W1000 ST9 Premium bijela, 23 × 0,4 mm: 133 m

OKUCIA:
  - Nóżka (okrągła): 20 szt.
  - Wkręt do płyty wiórowej (3,5×16): 143 szt.
  - Wkręt do płyty wiórowej (4×16): 136 szt.
  - Kołek (Ø8×30): 76 szt.
  - Zestaw prowadnic (Blum TANDEMBOX antaro D 550): 3 szt.
  - Zestaw prowadnic (Blum TANDEMBOX antaro K 550): 4 szt.
  - Wkręt euro (6,3×13): 48 szt.
  - Uchwyt (Reling 128): 19 szt.
  - Wkręt uchwytu (M4×25): 38 szt.
  - Zawias (Blum Clip top 110): 24 szt.
  - Klips cokołu: 10 szt.
  - Podpórka półki (Ø5): 32 szt.
  - Blat (H1180 ST37 Halifax hrast natur 38 mm, 1800 × 600 mm): 1 szt.
  - Blat (H1180 ST37 Halifax hrast natur 38 mm, 3232 × 600 mm): 1 szt.
  - Łącznik blatów (150 mm): 3 szt.

Z poważaniem

Jak go wysłać:

Otwórz order_email.txt dwukrotnym kliknięciem.
W programie pocztowym zacznij nowy e-mail do dostawcy.
Z pierwszego wiersza skopiuj tekst po Temat: do pola tematu.
Resztę tekstu wklej do wiadomości. Dopisz termin i adres dostawy oraz swój podpis pod Z poważaniem.
Jeśli chcesz, dołącz order_boards_edge_tape.csv i order_hardware.csv.
Wyślij.

Zasady:

(~4 × ark.) to liczba arkuszy z rozkroju. Bez rozkroju tej części nie ma.
Nazwa projektu w e-mailu to nazwa z panelu Publikacja online. Projekt bez nazwy jest zapisany jako Projekt.
Tekst jest w języku interfejsu.

Wskazówka

Płyty i okucia często zamawia się u różnych dostawców. Wyślij ten sam tekst dwa razy i w każdym e-mailu usuń część, której dany dostawca nie potrzebuje.

CSV w Excelu¶

Pliki CSV mają kolumny rozdzielone średnikami i kodowanie UTF-8 ze znacznikiem kolejności bajtów (BOM). Excel otwiera je dwukrotnym kliknięciem, z kolumnami na swoich miejscach i poprawnie wyświetlonymi polskimi literami. Ilości w m² i metry mają przecinek dziesiętny.

order_boards_edge_tape.csv zawiera dwie tabele jedna pod drugą: płyty, pusty wiersz, a potem obrzeża.

Częste problemy i rozwiązania¶

Wybierz folder lub najpierw zapisz projekt. Projekt nie jest zapisany, a pole Folder jest puste. Zapisz projekt (Ctrl+S) i uruchom pakiet ponownie albo kliknij ikonę folderu i wybierz folder.

Pole Folder jest czerwone. Ścieżka zaczyna się od //, co oznacza folder projektu. To nie jest błąd; kliknij OK.

Pakiet jest w folderze poprzedniego projektu. Okno pamięta ostatni folder do zamknięcia programu. Przed OK sprawdź pole Folder.

Nie ma pliku z rysunkami. Podczas renderowania naciśnięto Esc albo eksport rysunków zgłosił Eksport nie powiódł się. Wyeksportuj rysunki przyciskiem Eksportuj wszystko do PDF.

Pakiet zatrzymuje się z komunikatem Pakiet produkcyjny: Brak szafek w scenie. Projekt ma same wolne płyty, więc nie ma instrukcji montażu. Odznacz pole Instrukcja montażu i uruchom pakiet ponownie. Pliki wyeksportowane wcześniej są już w folderze.

W folderze są stare pliki. Pakiet nadpisuje tylko pliki o tej samej nazwie. Po zmianie nazwy projektu opróżnij folder albo eksportuj do nowego.

W pakiecie nie ma frontów. Fronty są ukryte klawiszem Shift+F. Kliknij Pokaż fronty w nagłówku i uruchom pakiet ponownie.

Zamówienie nie ma liczby arkuszy. Opcja Rozkrój: schematy rozkroju jest wyłączona albo element tego dekoru nie mieści się na żadnym formacie arkusza. Włącz rozkrój albo sprawdź formaty arkuszy w cenniku. Zobacz Rozkrój i ceny płyt.

Blatu nie ma wśród płyt w zamówieniu. Blaty są w części OKUCIA, jako sztuka z wymiarem.

Kontrola zgłasza Brak ceny dla dekoru, który ma cenę. Dekor w cenniku nie jest wpisany według kodu i struktury (np. U702-ST9) albo cena nie jest w kolumnie tej grubości. Zobacz Wpisz cenę do cennika.

Kontrola zgłasza nachodzenie szafek, które się nie stykają. Drzwi są otwarte (O). Zamknij je i uruchom kontrolę ponownie.

Obok wyniku nie ma przycisku Pokaż w scenie. Wynik nie dotyczy jednego obiektu: ceny, szafki bez wierceń i powtórzone nazwy nie mają przycisku.

Eksport zgłasza błąd licencji. Okres próbny lub subskrypcja się skończyły. Zobacz Gdy bezpłatny okres próbny lub subskrypcja wygaśnie.

Skróty w tym rozdziale¶

Klawisz	Działanie
`Ctrl`+`Shift`+`E`	Pakiet produkcyjny: otwiera okno pakietu. Kursor musi być nad rzutnią 3D
`Esc`	Zatrzymuje renderowanie rysunków (pakiet lub Eksportuj wszystko do PDF)
`Ctrl`+`S`	Zapisuje projekt. Bez zapisu pakiet nie ma domyślnego folderu
`Shift`+`F`	Ukryj fronty. Ukryte fronty nie trafiają do pakietu ani do kontroli
`O`	Otwórz / zamknij drzwi i szuflady. Zamknij je przed kontrolą
`1` `2` `3`	Przesuwa szafkę wzdłuż X, Y lub Z, np. gdy nachodzi na sąsiada

Wszystkie skróty są w rozdziale Skróty klawiszowe.

Dalej¶

Na tym kończy się część Produkcja i CNC. Następny rozdział: Szafa z komorami i drążkiem
