Radna ploča: izrezi i kutni spoj¶

Radna ploča nastaje jednim klikom preko odabranih donjih elemenata: od zida do fronti, s prepustom, po jedna za svaki zid. U ovom poglavlju spajaš dvije ploče u kutu pod 45° sa spojnicama, režeš otvor za sudoper i ploču za kuhanje, daješ ploči dekor i vidiš njezinu cijenu po metru. Na kraju piše kako radna ploča ide u krojnu listu, popis okova i DXF.

Video: B04 Radna ploča: izrezi i kutni spoj

Isti tok rada u videu od nepune tri minute.

Pogledaj na YouTubeu

Pokaži mi u programu

Interaktivni vodič Radna ploča (3 min) u programu pokaže gdje kliknuti i što upisati, korak po korak. U kartici EFS otvori panel Interaktivni vodiči i uz vodič klikni Pokreni. Nudi ga i AI asistent kad ga pitaš kako se to radi.

Prije nego počneš¶

Otvori projekt s donjim elementima uz zid. Kuhinja iz videa nastala je u poglavljima Donji elementi i kutni element i Gornji i visoki elementi, klapne. Na zidu A su kutni element, sudoper 800 mm, mjesto za perilicu posuđa, element s tri ladice i filer do zida. Na zidu D su element s četiri ladice i hladnjak.
Donji elementi ispod radne ploče obično umjesto pune gornje ploče imaju dvije traverze. Vidi Traverze umjesto gornje ploče.
Filer do zida dodaj prije radne ploče. Tada radna ploča ide preko njega do zida. Vidi Sokl, fileri, završne ploče i vijenac.
Radna ploča je slobodna ploča: ne pripada nijednom elementu. Kad je klikneš, podešavaš je u kartici EFS - Ploča, kao i druge ploče. Vidi Kartica EFS - Ploča.

Napomena

U ovom poglavlju kutni spoj znači spoj dviju radnih ploča u kutu. Uske ploče kutnog elementa, koje sučelje također zove Kutni spoj, opisane su u poglavlju Konstrukcija elementa.

Tok rada iz videa¶

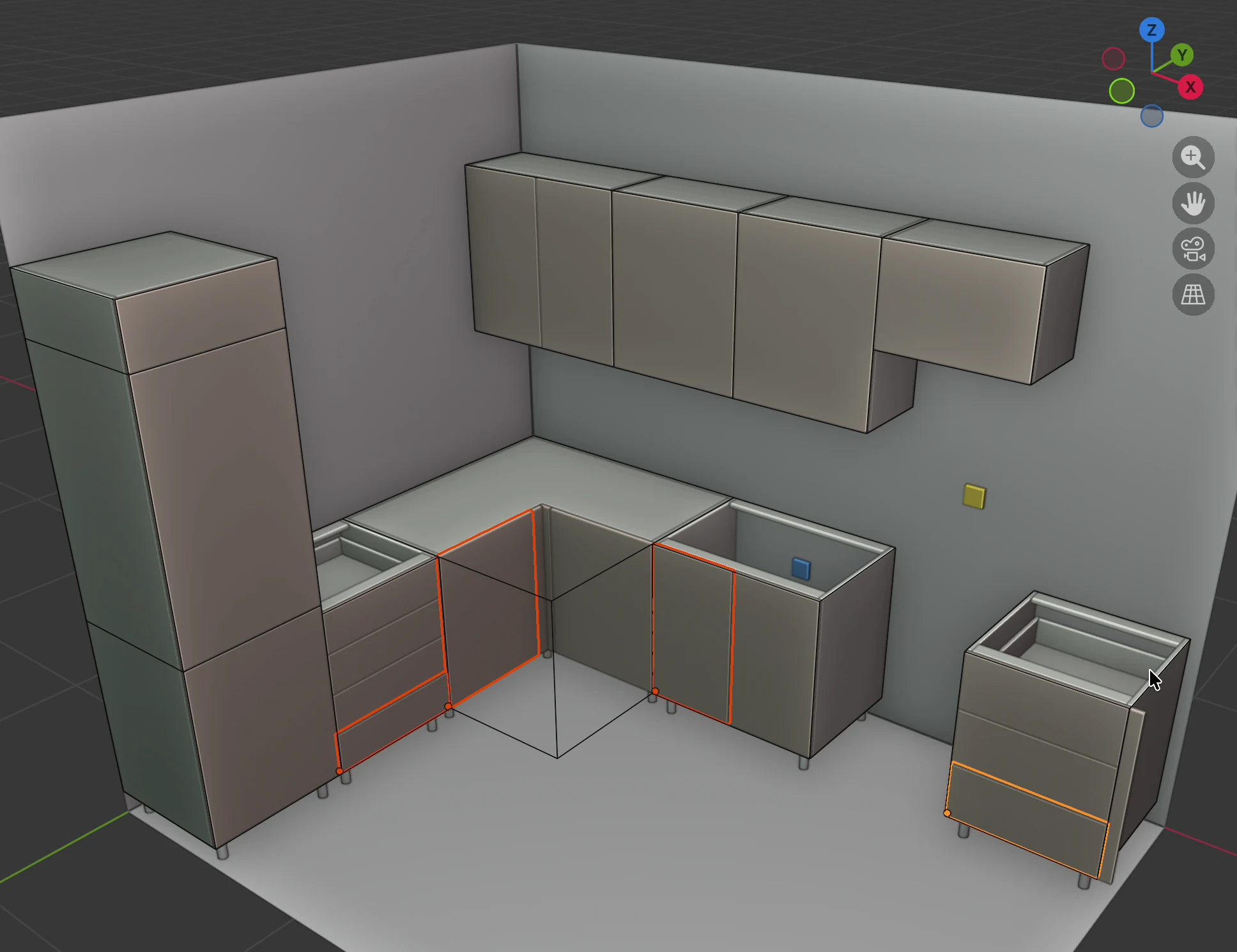

Klikni prvi donji element. Ostale donje elemente dodaj s Shift + klik. Hladnjak ne biraj. Vidi Radna ploča preko odabranih.
U zaglavlju klikni Dodaj → Radna ploča preko odabranih.

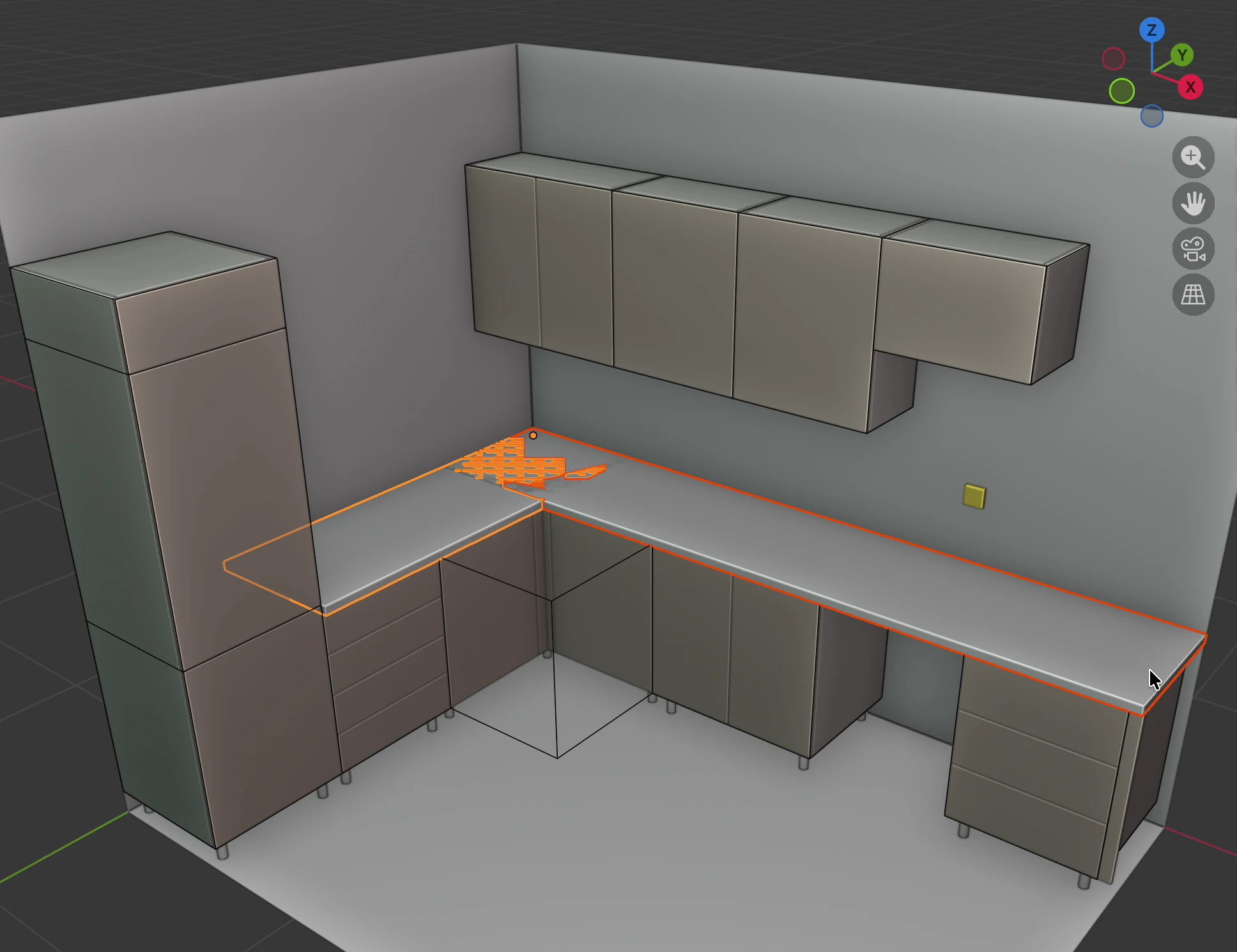

Nastanu dvije radne ploče: Radna ploča na zidu A i Radna ploča 2 na zidu D. Obje su odabrane i u kutu se preklapaju.

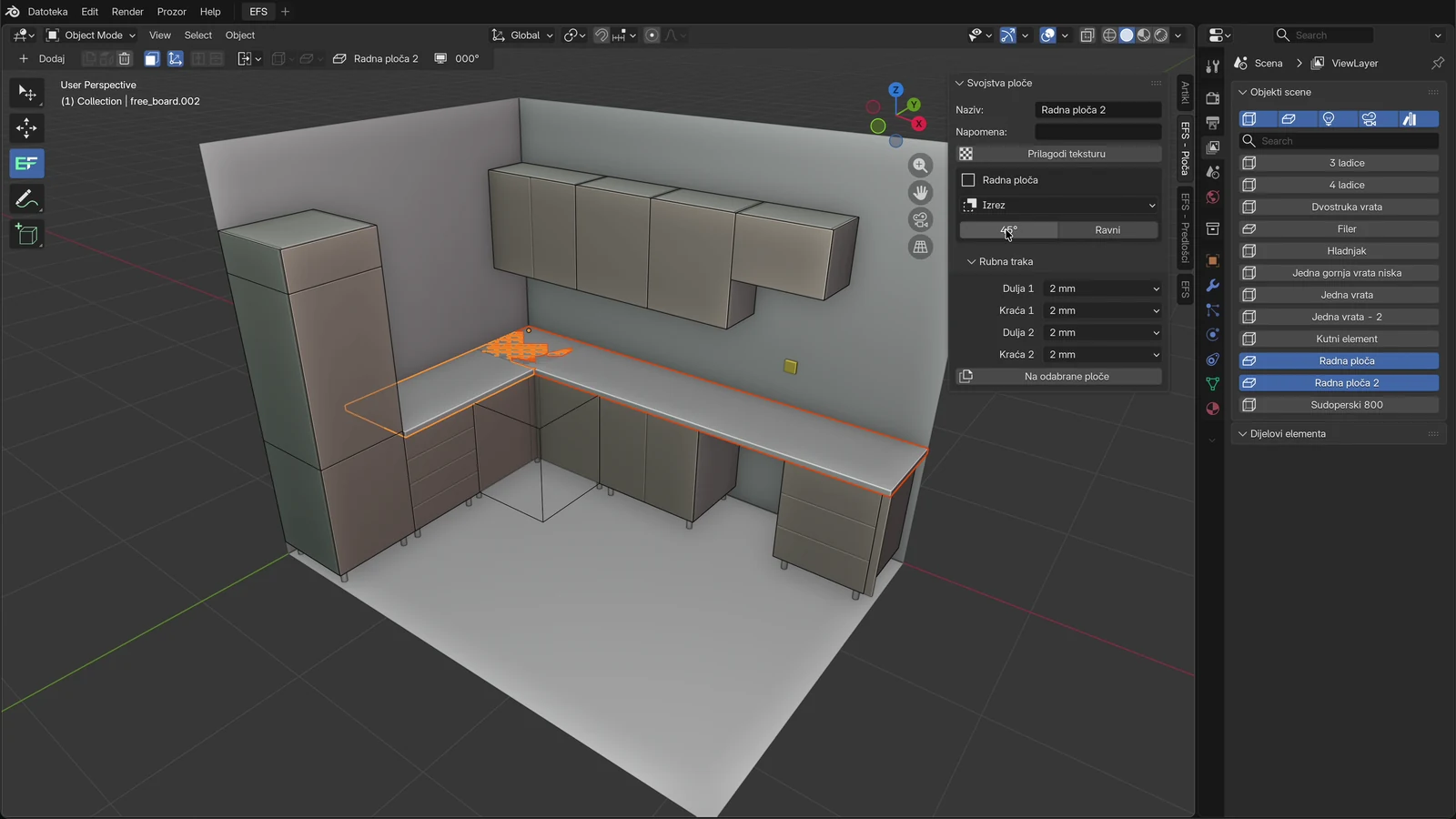

Otvori karticu EFS - Ploča. U okviru Radna ploča klikni 45°. Vidi Spoj u kutu.
Pritisni Alt+Z za prozirni prikaz. Odozdo se vide tri spojnice. Opet Alt+Z vraća običan prikaz.
U kartici EFS, panelu Dodjela materijala, klikni Odaberi materijal za frontu 3. Izaberi dekor H1180 i klikni OK. Vidi Dekor radne ploče.
Klikni sudoperski element, pa s Shift + klik radnu ploču iznad njega. Radna ploča mora biti zadnja odabrana.
U kartici EFS - Ploča, okvir Radna ploča, klikni Izrez i izaberi Sudoper za element 80 cm. Vidi Izrezi za sudoper i ploču za kuhanje.
Klikni element s tri ladice, s Shift + klik radnu ploču, pa klikni Izrez → Ploča za kuhanje 60 cm.

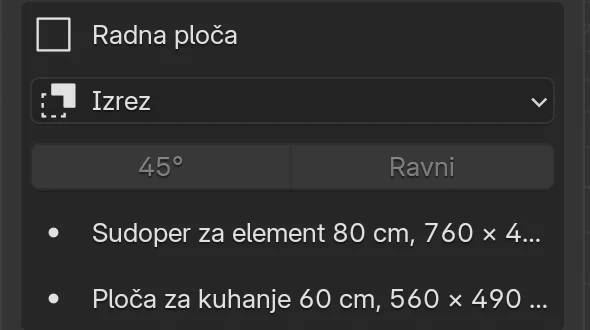

Izrezi su popisani u okviru Radna ploča, s mjerama.
U kartici EFS otvori Procjena troška. Radna ploča je po metru, a izrezi, spoj i spojnice po komadu. Vidi Cijena po metru.

Radna ploča preko odabranih¶

Klikni ploču prvog donjeg elementa.
Drži Shift i klikni ostale donje elemente na koje ide radna ploča. Za kuhinju u obliku slova L odaberi elemente na oba zida odjednom.
U zaglavlju klikni Dodaj → Radna ploča preko odabranih. Ista stavka je u izborniku Shift+A i u izborniku desnog klika, pod Dodaj uz element.

EFS napravi radne ploče i ostavi ih odabrane. Aktivna je zadnja napravljena ploča: njezin naziv piše u zaglavlju, a u popisu Objekti scene pojave se Radna ploča i Radna ploča 2.

U videu niz na zidu A dobije ploču 3232 × 600 × 38 mm, a niz na zidu D ploču 1800 × 600 × 38 mm. Obje leže na 820 mm: elementi su visoki 720 mm i stoje na nogicama od 100 mm.

Kako EFS složi radnu ploču¶

Što	Pravilo
Broj ploča	Jedna ploča po smjeru. Elementi koji su jednako okrenuti (Z rotacija 0°, 90°, 180° ili 270°) dobiju zajedničku ploču. L-kuhinja dobije dvije, U-kuhinja tri.
Duljina	Od početka prvog do kraja zadnjeg odabranog elementa u tom smjeru. Prazno mjesto između njih, na primjer za perilicu posuđa, je pokriveno. Ako element ima filer dodan s Filer ← ili Filer →, ploča ide i preko filera, do zida.
Dubina	Od stražnjeg ruba elemenata do lica fronti, plus Prednji prepust. Element dubine 580 mm (s frontama) i prepust 20 mm daju ploču duboku 600 mm. Kod elemenata različite dubine mjeri se od stražnjeg ruba najdubljeg elementa do fronte koja je najviše naprijed.
Visina	Ploča leži na gornjem rubu korpusa: bočnica, gornje ploče ili traverzi. Ako odabrani elementi nisu jednako visoki, leži na najvišem.
Debljina	Debljina, zadano 38 mm.
Kut	Kad odabereš dva niza koji se sastaju u kutu, svaka ploča se produlji do zida drugog niza. Ploče se tada u kutu preklapaju, a kutni element je pokriven. To vrijedi kad je kraj niza najviše 1300 mm od drugog niza. Preklop uklanja spoj u kutu.
Naziv	Radna ploča, Radna ploča 2… Isti naziv je u popisu Objekti scene, u krojnoj listi i u ponudi. Mijenjaš ga u polju Naziv.
Materijal	Bijela ploča (Default white) u grupi materijala F 3. Vidi Dekor radne ploče.
Kant	2 mm na sva četiri ruba. Vidi Kant radne ploče.
Godovi	Dulja strana: godovi idu uzduž ploče.

Koje elemente EFS uzima:

Gornje elemente preskače sam. Smiješ ih imati u odabiru.
Kutni element ne uzima u obzir. Pokriven je samo kad odabereš oba niza uz njega, jer se tada ploče same produlje u kut.
Visoke elemente uzima. Hladnjak ili kolonu zato ne biraj: ploča bi išla i preko njih i ležala bi na njihovu vrhu. Bez visokog elementa u odabiru radna ploča staje uz njega.

Pravila:

Gumb je siv dok nije odabran nijedan donji element. Sam kutni element, sami gornji elementi ili sama slobodna ploča nisu dovoljni.
Svaki klik napravi nove ploče, i kad radna ploča već postoji. Ako ploču radiš ponovo, staru prvo obriši (klikni je i pritisni X).
Prepust je samo sprijeda. Na krajevima niza radna ploča završava u ravnini s bokom zadnjeg elementa, i kad uz njega stoji završna ploča.
Radna ploča nije vezana uz elemente. Kad pomakneš element ili mu promijeniš širinu, ploča ostaje kakva je. Kad obrišeš element, ploča ostaje.
Ako se dva niza ne preklope u kutu jer si ploče radio jednu po jednu, obriši ih i napravi ih zajedno, jednim klikom, s odabranim elementima oba niza.

Savjet

Dva odvojena dijela niza na istom zidu, na primjer lijevo i desno od visokog elementa, dobiju jednu ploču preko cijelog razmaka ako ih odabereš zajedno. Za dvije ploče odaberi i dodaj svaki dio posebno.

Opcije¶

Opcija	Što radi	Zadano	Vrijednosti
Debljina	Debljina radne ploče.	38 mm	10–100 mm
Prednji prepust	Koliko ploča prelazi preko lica fronti.	20 mm	0–100 mm

Program ih ne pita prije dodavanja. Mijenjaš ih odmah nakon dodavanja: u izborniku Edit klikni Prilagodi prethodno korišten operator... ili pritisni F9, upiši vrijednost i makni miš s prozorčića. EFS napravi ploče ponovo s novim mjerama. Ako si u međuvremenu radio nešto drugo, prozorčić više ne nudi ta polja.

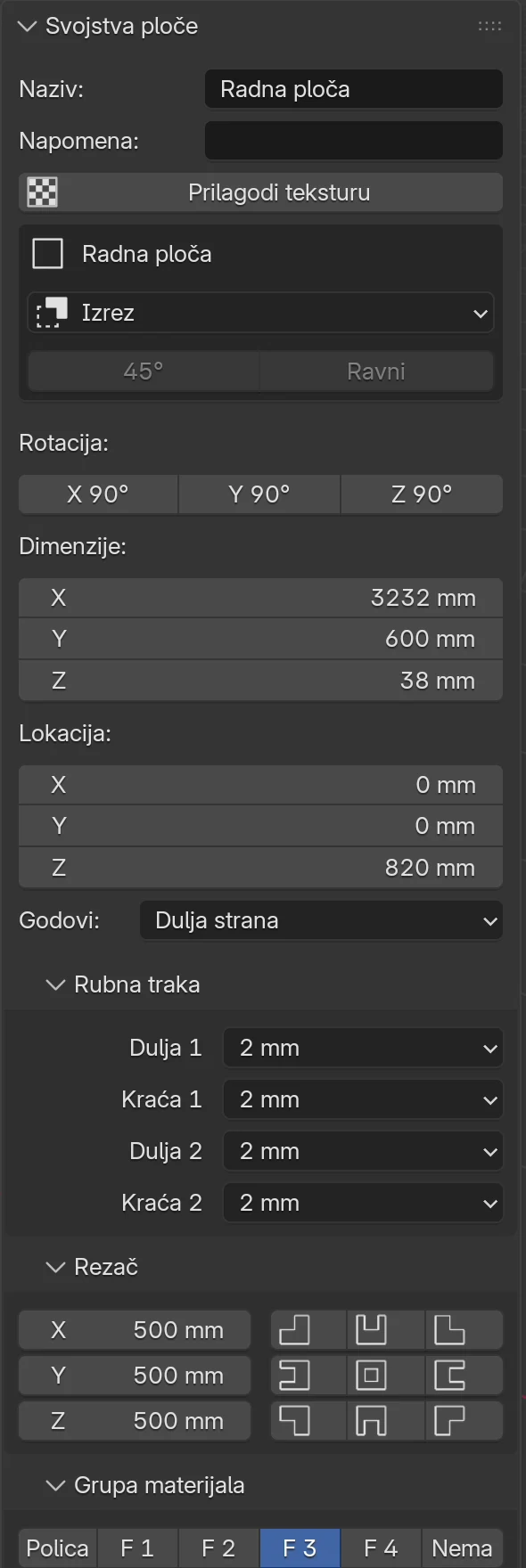

Okvir Radna ploča¶

Kad klikneš radnu ploču, kartica EFS - Ploča ispod gumba Prilagodi teksturu ima okvir Radna ploča.

Polje	Što radi	Kad je sivo
Izrez	Izbornik izreza iz kataloga. Izbor odmah izreže otvor. Vidi Izrezi.	Nikad dok je okvir vidljiv.
45°	Spaja dvije radne ploče po dijagonali kuta.	Nisu odabrane točno dvije radne ploče, ili aktivna nije jedna od njih.
Ravni	Ravni spoj: aktivna ploča ide cijelom duljinom, druga staje na njezinu prednjem rubu.	Isto kao 45°.
Popis izreza	Ispod gumba, jedan redak po izrezu: naziv, širina i dubina, npr. Sudoper za element 80 cm, 760 × 480 mm.	—

Kvadratić ispred natpisa Radna ploča je ikona, ne kvačica.

Ostala polja panela vrijede za svaku slobodnu ploču:

Polje	Što radi
Naziv, Napomena	Naziv u popisima i izvozima, tvoja napomena.
Rotacija	Gumbi X 90°, Y 90° i Z 90° okreću ploču. Radnu ploču ne okreći.
Dimenzije	Duljina, dubina i debljina uzduž osi scene. Na zidu A je X duljina, a na zidu D Y.
Lokacija	Položaj ishodišta ploče. Na zidu A to je stražnji lijevi donji kut.
Godovi, Rubna traka, Grupa materijala	Kao kod svake ploče. Vidi Dekori, kant i materijali.
Rezač	Rez u kutu, na rubu ili u sredini ploče. Vidi Rezač.

Rotacija, Dimenzije, Lokacija i okvir Rezač vide se samo dok je odabrana samo jedna ploča.

Pazi

Dimenzije mijenjaj samo prije izreza i spoja. Kad poslije promijeniš duljinu ili dubinu, EFS rastegne cijelu ploču, a s njom i otvore i kosi rez. Ploča se pritom produljuje od svog ishodišta (polje Lokacija). Provjeri je li se produljila na pravu stranu.

Spoj u kutu¶

Dvije radne ploče u L-kuhinji preklapaju se u kutu. Spoj uklanja preklop i buši rupe za spojnice.

Odaberi obje radne ploče: klikni jednu, pa s Shift + klik drugu. Odmah nakon dodavanja obje su već odabrane.
Za ravni spoj aktivna mora biti ploča koja ide cijelom duljinom. Klikni je zadnju.
U kartici EFS - Ploča, okviru Radna ploča, klikni 45° ili Ravni.

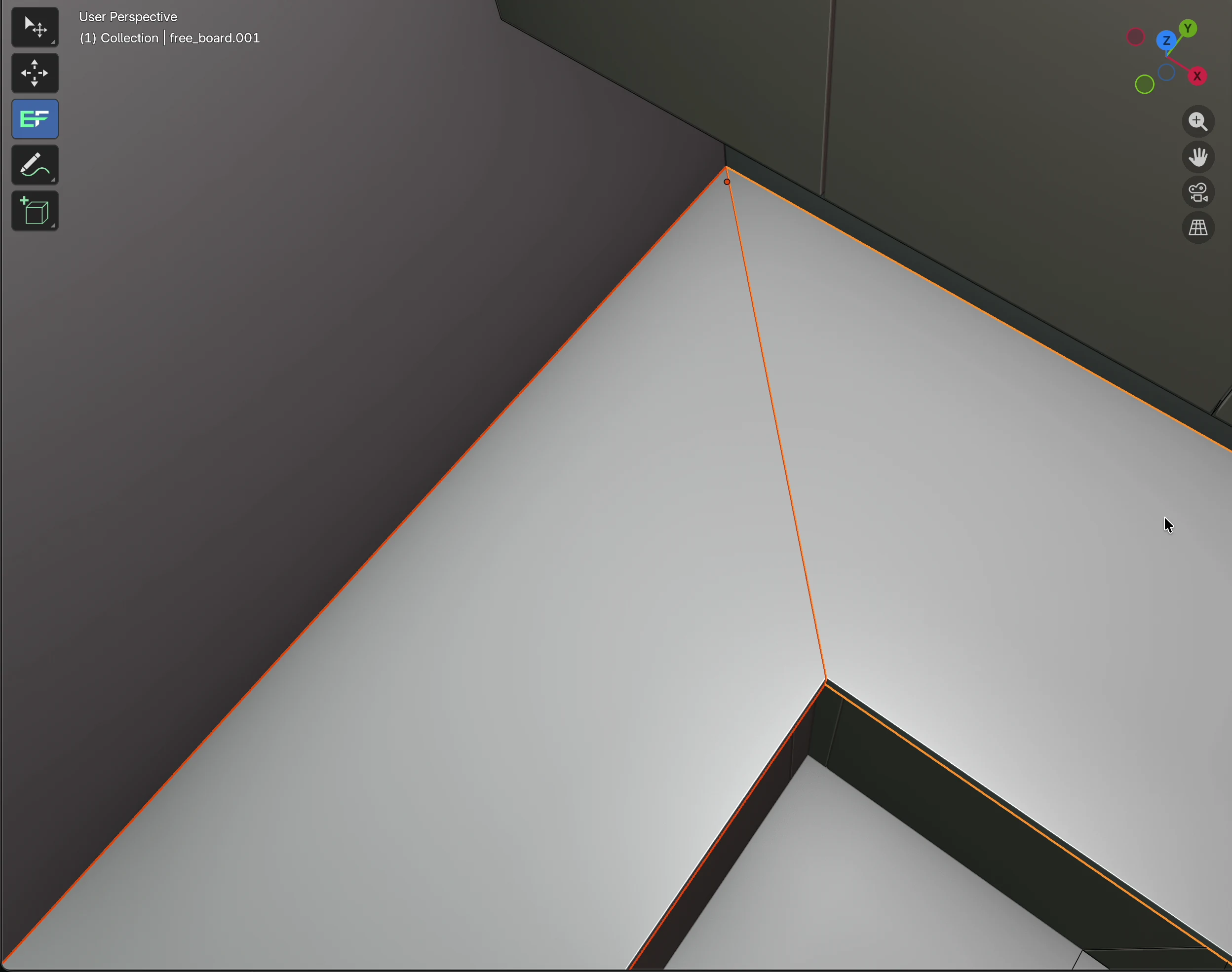

45° ili ravni¶

Spoj	Što napravi	Spojnice
45°	Obje ploče se režu po dijagonali, od unutarnjeg kuta (gdje se sastaju prednji rubovi) do vanjskog kuta uz zidove.	Spoj je dug kao dijagonala. Kod ploča dubine 600 mm to je 849 mm, pa su spojnice 3.
Ravni	Aktivna ploča ostaje cijela i ide do zida. Druga se skrati do prednjeg ruba aktivne.	Spoj je dug kao dubina aktivne ploče. Kod 600 mm spojnice su 2.

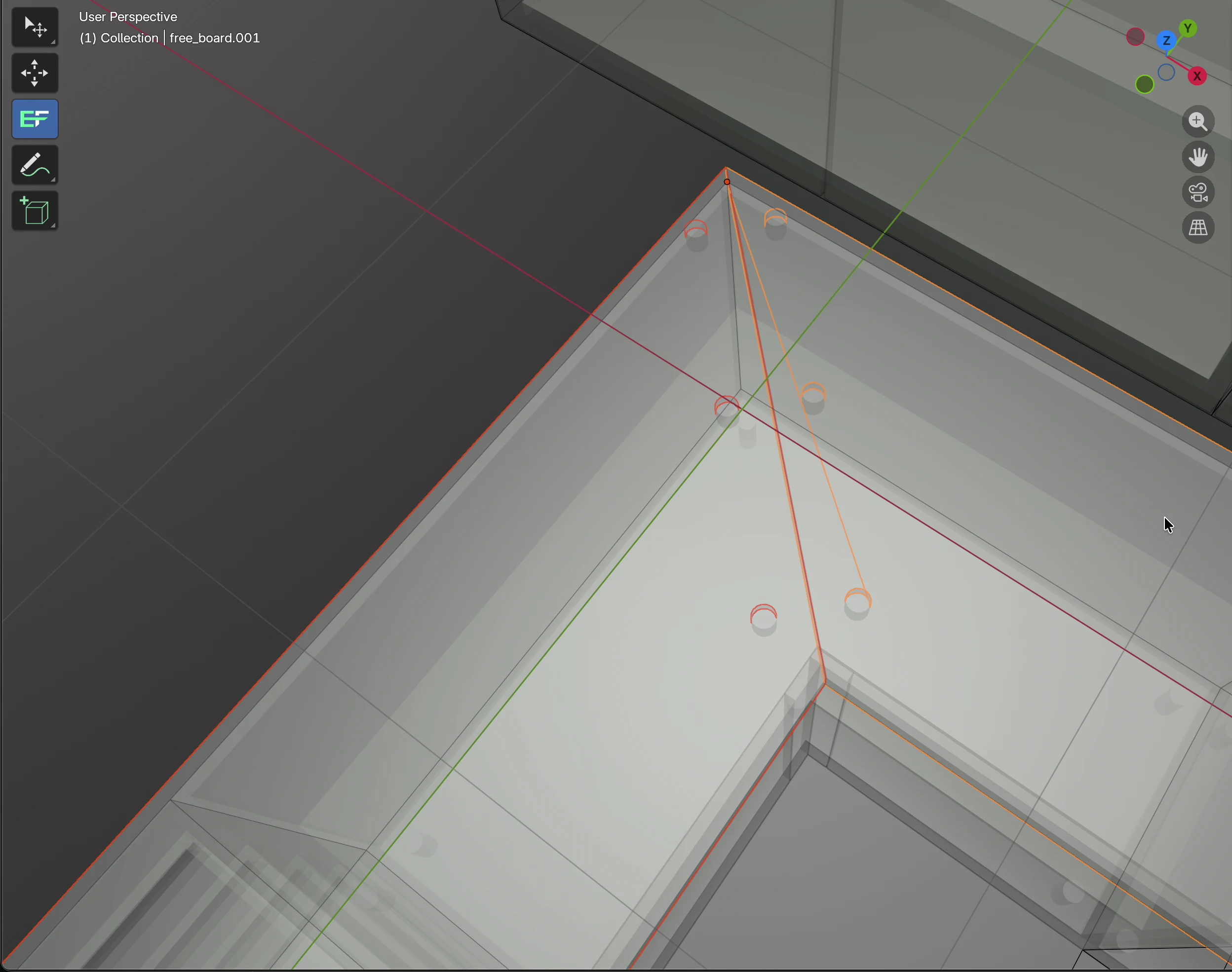

Spojnice¶

U prozirnom prikazu (Alt+Z) vide se rupe spojnica s donje strane, po dvije za svaku spojnicu, s obje strane spoja.

Broj: 2 spojnice, a 3 kad je spoj dulji od 650 mm.
Položaj: prva i zadnja 100 mm od krajeva spoja, ostale na jednakim razmacima između.
Rupe: za svaku spojnicu dvije rupe promjera 35 mm, duboke 20 mm, odozdo. Svaka je 65 mm od linije spoja, pa su rupe jedne spojnice 130 mm razmaknute.
U kant spoja EFS ne buši ništa: nema kanala za vijak između rupa ni rupa za tiple ili lamele za poravnanje. To dodaješ u CNC programu ili ručno.
Okovi: spojnice idu u popis okova kao Spojnica radne ploče, 150 mm, po komadu. U Procjeni troška su Spoj radnih ploča (jedan po spoju) i Spojnica radne ploče (po komadu).

Pravila spoja¶

Ploče se moraju preklapati barem 10 mm u oba smjera. Inače program javi Radne ploče se ne preklapaju u kutu. Ploče se preklapaju same kad ih napraviš zajedno (vidi Kako EFS složi radnu ploču).
Ploče koje idu u istom smjeru ne spajaju se. Program javi Radne ploče idu u istom smjeru: nema što spojiti.
Spoj se odmah ureže u ploče. Vraća se samo s Ctrl+Z. Ako želiš drugi spoj, poništi ga ili obriši ploče i napravi ih ponovo.
Nakon spoja odabrana je samo jedna ploča. Za novi spoj opet odaberi obje.
Spoj se broji na ploči koja je bila aktivna, pa ga Procjena troška broji jednom.

Savjet

Drži se redoslijeda: prvo mjere radne ploče, zatim spoj u kutu, na kraju izrezi. Mjere poslije spoja i izreza više ne mijenjaj.

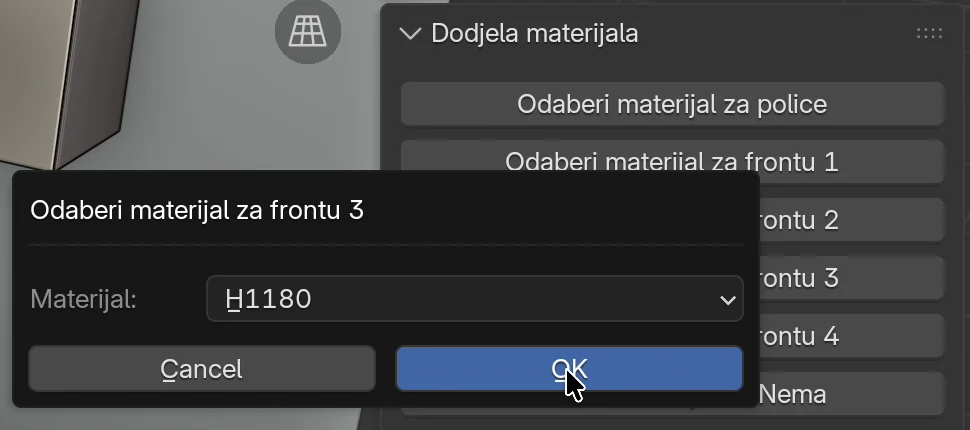

Dekor radne ploče¶

Radne ploče su u grupi materijala F 3, pa im dekor daješ zajedno. Kako radi dodjela, piše u poglavlju Dekori, kant i materijali.

Dekor mora već biti u projektu. Ako nije, prvo ga povuci iz Preglednika zbirki (Asset Browser) na bilo koju ploču.
U kartici EFS otvori panel Dodjela materijala.
Klikni Odaberi materijal za frontu 3.
U polju Materijal izaberi dekor, npr. H1180 (Halifax hrast).
Klikni OK.

Pravila:

U grupi F 3 su i nove slobodne ploče (B) i filer koji doda Popuni razmak. Dodjela za frontu 3 i njima da dekor radne ploče. Ako to ne želiš, prebaci ih u drugu grupu (vidi Promijeni grupu jednoj ploči).
Sokl, filer, završna ploča i vijenac nisu u F 3: oni dobiju dekor fronti. Vidi Sokl, fileri, završne ploče i vijenac.
Usporedba dekora ne mijenja grupu F 3: radna ploča ostaje u svom dekoru u svim varijantama.
Dekor možeš povući i ravno na jednu radnu ploču. Tada se mijenja samo ta ploča.

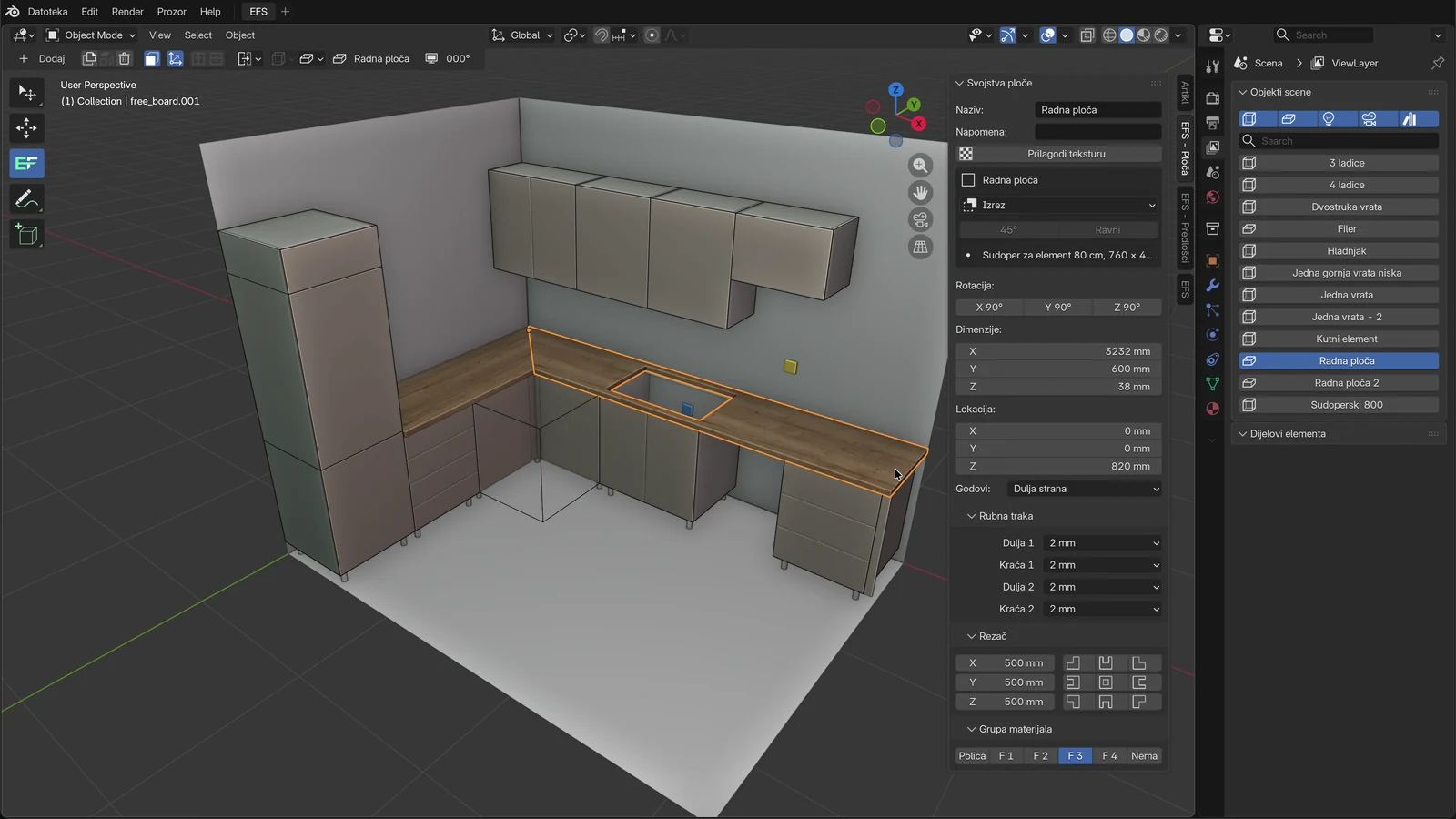

Izrezi za sudoper i ploču za kuhanje¶

Klikni element ispod kojeg ide sudoper. Dovoljna je bilo koja njegova ploča.
Drži Shift i klikni radnu ploču iznad njega. Radna ploča mora biti zadnja odabrana, aktivna.
U kartici EFS - Ploča, okviru Radna ploča, klikni Izrez.
Izaberi izrez, npr. Sudoper za element 80 cm. EFS odmah izreže otvor.

Ploču za kuhanje dodaješ isto: klikni element s ladicama, s Shift + klik radnu ploču, pa Izrez → Ploča za kuhanje 60 cm.

Ako je zadnji kliknut element, a ne radna ploča, kartica EFS - Ploča pokazuje ploču elementa i okvira Radna ploča nema. Klikni radnu ploču još jednom s Shift.

Izrezi iz kataloga¶

Izrez	Širina × dubina	Polumjer kutova	Od prednjeg ruba
Sudoper za element 45 cm	410 × 480 mm	10 mm	60 mm
Sudoper za element 60 cm	560 × 480 mm	10 mm	60 mm
Sudoper za element 80 cm	760 × 480 mm	10 mm	60 mm
Ploča za kuhanje 60 cm	560 × 490 mm	0 (oštri kutovi)	50 mm
Ploča za kuhanje 80 cm	750 × 490 mm	0	50 mm
Ploča za kuhanje 90 cm	860 × 490 mm	0	50 mm

Širina ide uzduž radne ploče, dubina poprijeko. Mjere su okvirne. Za pravi sudoper i ploču za kuhanje uzmi mjere iz upute proizvođača i upiši ih u svoj katalog (vidi Vlastite mjere izreza).

Gdje EFS stavi izrez¶

Uzduž ploče: sredina otvora je na sredini odabranog elementa. Bez odabranog elementa otvor dođe na sredinu radne ploče.
Poprijeko: od prednjeg ruba radne ploče do otvora je mjera iz stupca Od prednjeg ruba.
Primjer iz videa: sudoper 80 cm iznad elementa širine 800 mm, ploča duboka 600 mm. Otvor je 760 × 480 mm, 20 mm od svakog boka elementa, 60 mm od prednjeg ruba i 60 mm od stražnjeg ruba ploče.
Ploča za kuhanje 60 cm iznad elementa od 600 mm: otvor 560 × 490 mm, 50 mm od prednjeg ruba i 60 mm od stražnjeg ruba ploče.
Vrijedi samo običan donji element. Uz kutni ili gornji element otvor dođe na sredinu radne ploče.
Ako je uz radnu ploču odabrano više elemenata, EFS uzme jedan od njih. Odaberi samo jedan element.

Pravila:

Ako otvor ne stane na ploču, program javi Izrez ne stane na radnu ploču. i ne reže ništa. To se događa kad je element uz sam kraj ploče, a otvor širi od njega, ili kad je ploča preplitka za otvor.
EFS ne provjerava sudara otvora s drugim otvorom, sa spojem u kutu ni s elementom ispod. Provjeri ih sam.
Nakon izreza odabrana je samo radna ploča. Za sljedeći izrez opet klikni element, pa s Shift radnu ploču.
Izrez se ne može pomaknuti ni obrisati. Poništi ga s Ctrl+Z ili napravi radnu ploču ponovo.
Otvor ide kroz cijelu debljinu. U krojnoj listi ploča dobije CNC oznaku, a otvor ide u crtež i DXF.

Vlastite mjere izreza¶

Izbornik Izrez nudi samo izreze iz kataloga. Mjere svog sudopera i ploče za kuhanje upisuješ u svoj katalog, u datoteku.

Za napredne

Katalog izreza je datoteka worktop_cutouts.json. Vlastite izreze upiši u istoimenu datoteku u mapi user_hardware, u svojoj korisničkoj mapi EFS-a (vidi Gdje su tvoji podaci). Ako mape nema, napravi je. Ažuriranje programa tu mapu ne dira.

{
  "SINK_80": {
    "name": "Moj sudoper 80",
    "width": 780,
    "depth": 480,
    "radius": 10,
    "from_front": 60
  },
  "HOB_83": {
    "name": "Ploča za kuhanje 83 cm",
    "width": 810,
    "depth": 490,
    "radius": 5,
    "from_front": 50
  }
}

width je širina uzduž ploče, depth dubina, radius polumjer kutova, from_front razmak od prednjeg ruba, sve u mm. radius smiješ izostaviti.
Izrez s istim ključem kao zadani (SINK_45, SINK_60, SINK_80, HOB_60, HOB_80, HOB_90) zamijeni zadani. Novi ključ doda izrez na kraj izbornika.
Naziv iz name piše u izborniku točno kako ga upišeš.
Ključ koji počinje sa SINK EFS smatra sudoperom, ostale pločom za kuhanje. Po tome dokumentacija za montere crta os sudopera ili ploče za kuhanje.
Katalog se čita jednom. Nakon izmjene zatvori i ponovo otvori program.
Ako datoteka nije ispravan JSON, EFS je preskoči i nudi samo zadane izreze.

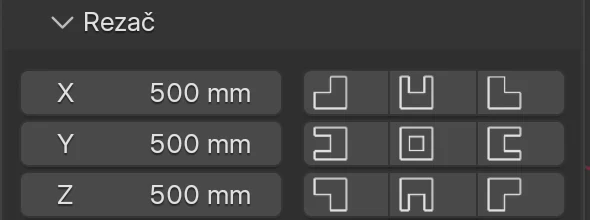

Rezač¶

Okvir Rezač u kartici EFS - Ploča izreže pravokutnik u kutu ploče, urez na sredini ruba ili otvor u sredini. Radi na svakoj ploči, ne samo na radnoj. Na radnoj ploči služi, na primjer, za urez oko stupa ili cijevi uz zid.

Klikni ploču. Odabrana smije biti samo ona.
U kartici EFS - Ploča otvori okvir Rezač.
U polja dviju osi koje leže u ravnini ploče upiši veličinu reza. Kod radne ploče to su X i Y, kod ploče koja na zidu A stoji okrenuta prema naprijed X i Z.
Polje osi koja ide kroz debljinu ploče ostavi na 500 mm. Tada rez ide kroz cijelu debljinu.
Klikni gumb s oblikom koji želiš.

Polja¶

Polje	Što radi	Zadano	Vrijednosti
X	Veličina reza uzduž osi X scene (crvena os).	500 mm	5–5000 mm
Y	Veličina reza uzduž osi Y scene (zelena os).	500 mm	5–5000 mm
Z	Veličina reza uzduž osi Z scene (plava os). Kod vodoravne ploče, kao radne, to je dubina reza kroz debljinu.	500 mm	5–5000 mm

Svaka ploča pamti svoje vrijednosti X, Y i Z. Osi su osi scene, ne ploče: kod ploče na zidu D duljina ploče ide uzduž osi Y.

Gumbi¶

Gumbi su složeni kao ploča: ikona pokazuje oblik ploče nakon reza.

Gumb	Što izreže	Na radnoj ploči uz zid A
Gore lijevo	Pravokutnik u kutu.	Stražnji desni kut: X × Y
Gore desno	Pravokutnik u kutu.	Prednji desni kut: X × Y
Dolje lijevo	Pravokutnik u kutu.	Stražnji lijevi kut: X × Y
Dolje desno	Pravokutnik u kutu.	Prednji lijevi kut: X × Y
U gore	Urez na sredini ruba.	Desni kraj ploče: urez širok Y, dubok X
U dolje	Urez na sredini ruba.	Lijevi kraj ploče: urez širok Y, dubok X
U lijevo	Urez na sredini ruba.	Stražnji rub: urez širok X, dubok Y
U desno	Urez na sredini ruba.	Prednji rub: urez širok X, dubok Y
Središte	Otvor u sredini ploče.	Otvor X × Y u sredini ploče

Lijevo i desno u trećem stupcu su gledano sprijeda. Kod ploče koja stoji okrenuta prema naprijed (vrata, leđa, sokl na zidu A) nazivi gumba odgovaraju pogledu sprijeda. Kod vodoravne ploče gore je kraj prema osi +X, a lijevo rub prema osi +Y. Smjer zato ne ovisi o tome kako gledaš scenu. Nakon reza pogledaj ploču, a ako je rez na krivom mjestu, poništi ga s Ctrl+Z.

Pravila:

Rez je dio ploče: ide u obris na crtežu i u DXF, a ploča u krojnoj listi dobije CNC oznaku.
Rez na radnoj ploči nije Izrez. Ne broji se u Procjeni troška kao Izrez u radnoj ploči, nije u popisu izreza i ne ulazi u dokumentaciju za montere.
Nakon reza kote te ploče nestanu.
Rez se vraća samo s Ctrl+Z.
Na ploči elementa reži tek kad su mjere elementa konačne. Kad poslije promijeniš element, ploča se razvuče zajedno s rezom.

Pazi

Rezač vrati slobodnu ploču koja je okrenuta oko okomite osi u položaj bez okreta. To su ploče okrenute gumbom Z 90° te sokl, filer, završna ploča i vijenac uz elemente koji nisu okrenuti za 0°, na primjer na zidu D. Takva ploča nakon reza leži krivo. Poništi s Ctrl+Z. Radna ploča nije okrenuta, pa se to njoj ne događa.

Kote¶

M ili gumb Mjere u zaglavlju uključuje kote. Na radnoj ploči vide se kad je odabrana.

Nova radna ploča ima kote duljine, dubine i debljine.
Nakon izreza ili spoja EFS nacrta kote ponovo: duljinu i dubinu ploče te širinu i dubinu svakog otvora. Kote debljine više nema.
Nakon reza Rezačem kote te ploče nestanu.

Položaj sudopera i ploče za kuhanje od kuta zida (njihovu os) kote ne pokazuju. Os je u dokumentaciji za montere: nacrt zida i montažni plan crtaju je iz izreza u radnoj ploči. Vidi Dokumentacija prostora za montere.

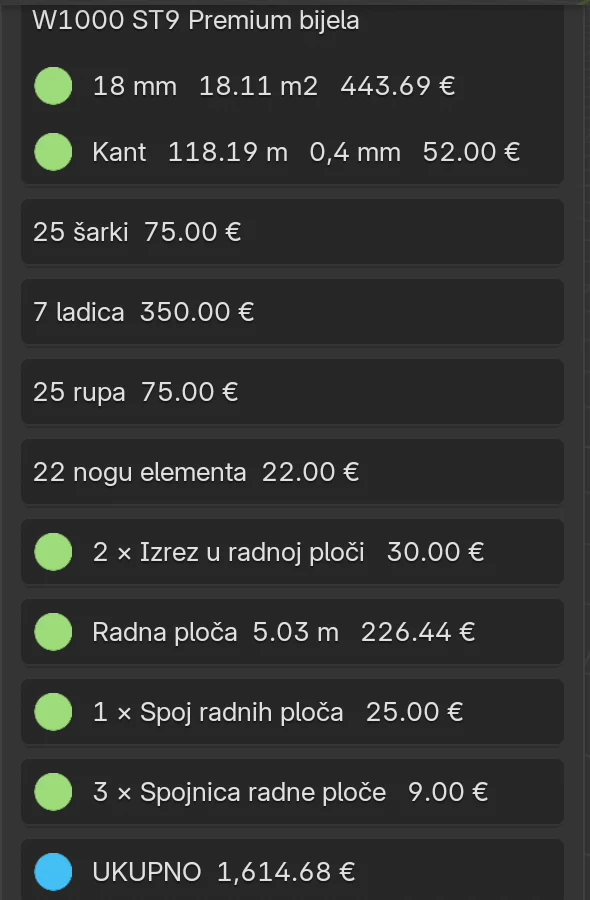

Cijena po metru¶

U kartici EFS otvori panel Procjena troška.
Spusti se do redaka radne ploče, ispod šarki, ladica, rupa i nogu.

Redak	Što broji	Šifra u cjeniku	U zadanom cjeniku
Radna ploča x m	Duljinu svih radnih ploča, svaku cijelom duljinom	`WORKTOP_M`	45 € po metru
n × Izrez u radnoj ploči	Otvore za sudoper i ploču za kuhanje	`WORKTOP_CUTOUT`	15 € po komadu
n × Spoj radnih ploča	Spojeve u kutu, 45° i ravne	`WORKTOP_JOINT`	25 € po komadu
n × Spojnica radne ploče	Spojnice	`WORKTOP_CONNECTOR`	3 € po komadu

U videu: 3232 mm + 1800 mm = 5,03 m, što je 226,44 €. Dva izreza su 30 €, spoj 25 €, tri spojnice 9 €.

Pravila:

Kut se računa dvaput: obje ploče se mjere cijelom duljinom, jer ih tako i naručuješ.
Radna ploča nije u retcima ploča po dekoru (m²), a njezin kant nije u metrima kanta. Cijena po metru zato treba sadržavati ploču, kant i obradu rubova.
Zelena točka znači da cjenik ima cijenu. Crvena točka i šifra u zagradi znače da je nema. Šifre i cijene su u tvom cjeniku, u listu Other. Vidi Nesting i cjenik ploča.
Iznosi u panelu pišu se po jeziku sučelja: na hrvatskom 5,03 m i 226,44 €, na engleskom 5.03 m i 226.44 €.
U ponudi za kupca svaka radna ploča je svoj redak, s izrezima, spojem i spojnicama. Vidi Ponuda za kupca.

Kant radne ploče¶

Radna ploča dobije kant od 2 mm na sva četiri ruba, i na rubu uz zid. Kant mijenjaš u okviru Rubna traka, kao na svakoj ploči (vidi Kant (rubna traka)).

Klikni radnu ploču.
U kartici EFS - Ploča, okviru Rubna traka, rubu uz zid postavi Nema.
Nema postavi i rubu u kutu, na spoju, i rubu uz visoki element.

Koji je rub Dulja 1, a koji Dulja 2, vidiš na crtežu ploče u PDF-u: kant je plava crta uz rub. Kosi rub spoja pod 45° nema svoje polje. Rub na spoju se ne kanta, pa kraćem rubu na tom kraju ploče postavi Nema.

Pravila:

Mjera reza u krojnoj listi je gotova mjera umanjena za kant (vidi Kant i mjera reza). Ako radnu ploču kupuješ s gotovim rubom, postavi Nema na sva četiri ruba. Tada je mjera reza jednaka gotovoj mjeri.
Kant radne ploče ne ulazi u Procjenu troška, ponudu ni narudžbu kanta. Ako ga lijepiš sam, uračunaj ga u cijenu po metru.

Krojna lista, okovi i DXF¶

Izvoz	Što ide
Krojna lista (Excel, list Lista rezanja)	Jedan redak po radnoj ploči: dekor, debljina, gotova mjera pravokutnika (npr. 3232 × 600 mm), mjera reza bez kanta i kant. Ploča kojoj je nešto izrezano (izrez, spoj, Rezač) dobije CNC oznaku.
Popis okova (Excel, list Okovi)	Radna ploča s dekorom, debljinom i mjerom, jedan komad. Spojnica radne ploče, 150 mm, s brojem komada.
Krojenje	Radna ploča se ne slaže na formate ploča.
Narudžba dobavljaču	Radna ploča nije među pločama ni u kantu. Naručuje se kao komad s mjerom, sa spojnicama, iz popisa okova.
DXF	Jedna datoteka po ploči. Obris (i kosi rez) je na sloju `CONTOUR`, otvori izreza na sloju `CUTOUT`, rupe spojnica na sloju `DRILL_D35_P20`. Kako se crtaju rupe s donje strane, piše u poglavlju Bušenja, DXF, MPR i CIX.
Dokumentacija za montere	Visina gornjeg ruba radne ploče i os sudopera i ploče za kuhanje iz izreza. Vidi Dokumentacija prostora za montere.
Ponuda	Svoj redak po radnoj ploči. Vidi Ponuda za kupca.

Radna ploča može ići i u tvoj predložak, zajedno s elementom. Vidi Spremanje s radnom pločom.

Česte greške i rješenja¶

Gumb Radna ploča preko odabranih je siv. Nije odabran nijedan običan donji element. Kutni element, gornji elementi i slobodne ploče se ne broje. Klikni ploču donjeg elementa.

Radna ploča leži visoko, na vrhu hladnjaka. U odabiru je bio visoki element. Obriši ploču (X), odaberi samo donje elemente i dodaj je ponovo.

Kutni element nema radnu ploču. Odabran je bio samo jedan niz. Obriši ploču, odaberi elemente oba niza uz kut i dodaj radne ploče jednim klikom.

Program javi Radne ploče se ne preklapaju u kutu. Ploče su rađene jedna po jedna, ili je kraj niza dalje od 1300 mm od drugog niza. Obriši ih i napravi ih zajedno. Ako niz stvarno ne ide do kuta, spoj ne treba.

Gumbi 45° i Ravni su sivi. Nisu odabrane točno dvije radne ploče. Klikni jednu, pa s Shift + klik drugu.

Kod ravnog spoja skratila se kriva ploča. Aktivna je bila druga ploča. Poništi s Ctrl+Z, odaberi obje tako da ploču koja ide do zida klikneš zadnju, i klikni Ravni.

Okvira Radna ploča nema u kartici EFS - Ploča. Zadnji je kliknut element, pa kartica pokazuje njegovu ploču. Klikni radnu ploču s Shift.

Izrez je na sredini radne ploče, a ne iznad sudopera. Element nije bio odabran, ili je odabran kutni element. Poništi s Ctrl+Z, klikni sudoperski element, s Shift radnu ploču i ponovi izrez.

Program javi Izrez ne stane na radnu ploču. Otvor bi izašao preko kraja ili ruba ploče. Izaberi manji izrez ili ga stavi iznad elementa dalje od kraja.

Otvor je razvučen. Ploči je poslije izreza promijenjeno polje Dimenzije. Poništi promjenu ili napravi ploču ponovo: prvo mjere, pa spoj, pa izrezi.

Radna ploča je u istom dekoru kao jedna druga ploča koju nisam htio. Ta ploča je u grupi F 3. Prebaci je u drugu grupu i daj joj dekor ponovo.

Nakon pomaka elementa radna ploča je ostala na mjestu. Radna ploča nije vezana uz element. Pri pomicanju odaberi i nju (Shift + klik), ili je napravi ponovo.

Ploča nakon Rezača leži poprijeko. Bila je okrenuta za 90°, a Rezač je vratio okret. Poništi s Ctrl+Z.

Prečaci u ovom poglavlju¶

Tipka	Radnja
`Shift` + klik	Dodaj element ili radnu ploču u odabir; zadnji kliknuti je aktivni
`Shift`+`A`	Izbornik Dodaj
`Alt`+`Z`	Prozirni prikaz: vide se rupe spojnica
`M`	Kote uključi / isključi
`F9`	Prilagodi prethodno korišten operator: Debljina i Prednji prepust odmah nakon dodavanja
`1` `2` `3`	Pomakni odabrano po X, Y ili Z
`X`	Obriši odabranu radnu ploču
`Ctrl`+`Z`	Poništi spoj, izrez ili rez

Svi prečaci su u poglavlju Prečaci.

Dalje¶

Sljedeće poglavlje: Sokl, fileri, završne ploče i vijenac
