Ormar s pretincima i šipkom¶
Ormar u EFS-u je običan element: visok korpus s vratima, policama, pregradama i šipkom za vješanje. U ovom poglavlju postavljaš ormar iz predložaka, biraš šipku, dijeliš ga na pretince i slažeš ormar s nadogradnjom do stropa. Na kraju su visoka vrata i broj šarki.
Video: D01 Ormar s pretincima i šipkom
Isti tok rada u videu od nešto više od minutu i pol.
Prije nego počneš¶
- Otvori projekt. S prostorijom odmah vidiš kut i strop (vidi Prostorija, otvori i instalacije).
- Odaberi EFS alat i otvori bočnu traku tipkom N.
- Kako se predložak postavlja i gdje sjedne, piše u poglavlju Predlošci i Moji predlošci.
- Polja okvira Police opisana su u poglavlju Konstrukcija elementa. Ovdje je naglasak na ormaru.
- Unutrašnjost ormara vidiš kad otvoriš vrata tipkom O.
Tok rada iz videa¶
U videu je spavaća soba 3600 × 4000 × 2600 mm, bez elemenata.
- U kartici EFS - Predlošci otvori Predlošci elementa, pa kategoriju Ormari.

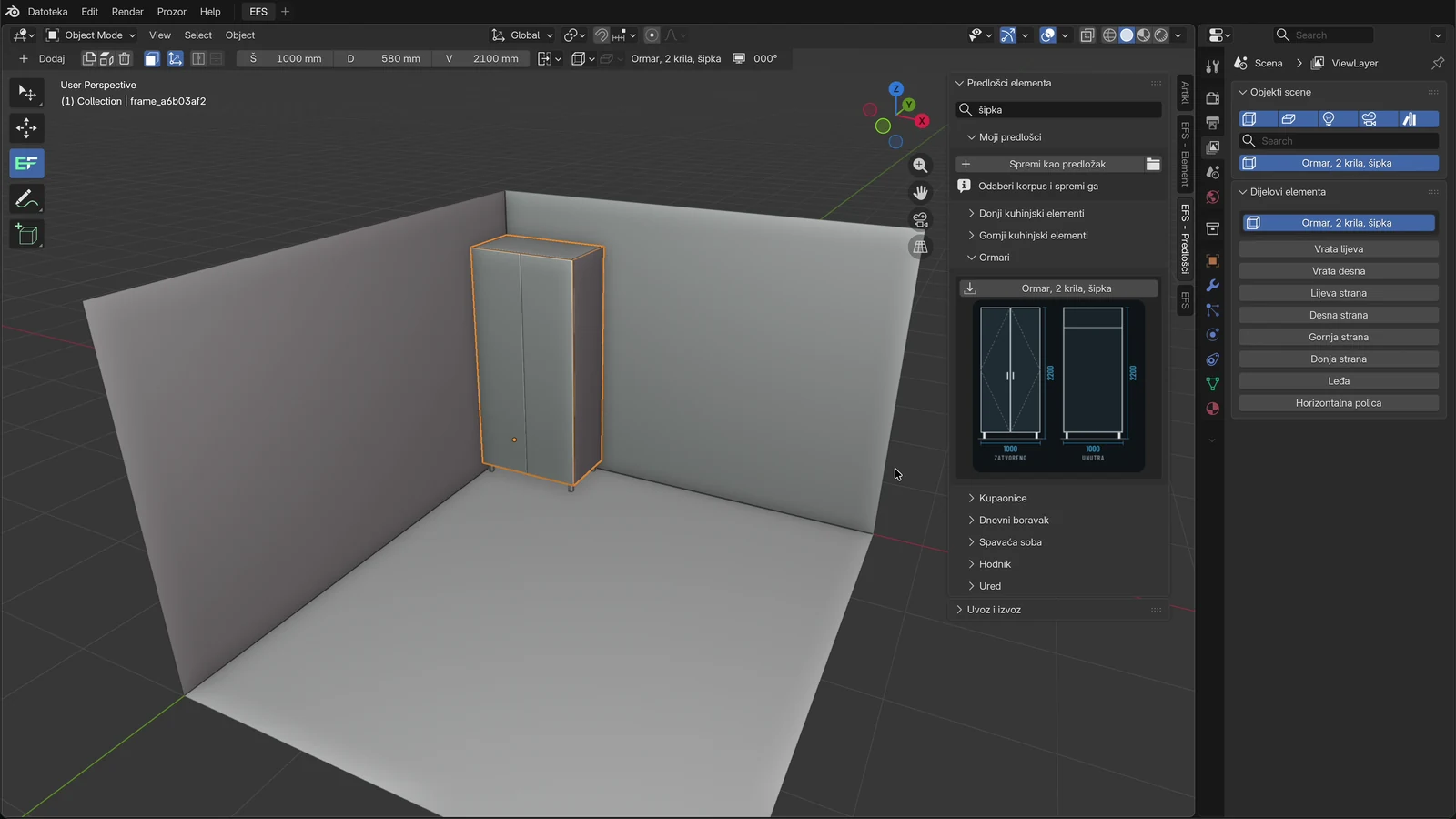

- Pazi da ništa nije odabrano i klikni Ormar, 2 krila, šipka. Ormar sjedne u stražnji lijevi kut prostorije, na nogice od 100 mm. Vidi Predlošci ormara.
- Klikni ploču ormara i pritisni O da otvoriš vrata. Otvori karticu EFS - Element i okvir Police. Pod Šipka za vješanje piše Cijev poprijeko: cijev visi 60 mm ispod police za kape.
- U Šipka za vješanje izaberi Izvlačna šipka, pa vrati Cijev poprijeko. Vidi Šipka za vješanje.
- Pritisni Shift+V. Ormar dobije pregradu i dva pretinca. Šipka ostane u lijevom pretincu, ispod police za kape.
- U polje Nove police u pretinac upiši 2 i pritisni Enter. Tri puta pritisni Shift+H: tri police idu u desni pretinac i rasporede se u njemu. Vidi Pregrade i pretinci.
- Dok je ormar odabran, u kategoriji Ormari klikni Ormar s nadogradnjom. Novi ormar dođe desno uz prvi.
- Klikni ploču novog ormara. U zaglavlju upiši Š 800 i pritisni Enter. Nadogradnja se suzi s ormarom. Vidi Ormar s nadogradnjom.
- Klikni ploču nadogradnje. U zaglavlju upiši V 350 i pritisni Enter. Ormar je s nogicama visok 2550 mm, pa do stropa od 2600 mm ostaje 50 mm za montažu.
Predlošci ormara¶
Ormari su u kartici EFS - Predlošci, kategorija Ormari. Svi stoje na kvadratnim nogicama od 100 mm, duboki su 580 mm (regal 400 mm), a vrata imaju uključen Auto broj šarki.
| Predložak | Š × D × V (mm) | Što ima | Šipka | Nosači polica |
|---|---|---|---|---|
| Otvoreni regal za garderobu | 800 × 400 × 2100 | bez fronti, šest polica | nema | iz Okova projekta |
| Ormar s ladicama | 1000 × 580 × 2100 | dolje korpus od 700 mm s tri ladice, gore korpus od 1400 mm s dvojim vratima i policom za kape | cijev ispod police za kape | uvijek fiksne |
| Ormar s nadogradnjom | 1000 × 580 × 2550 | dvoja vrata i pet polica, iznad nadogradnja od 450 mm s dvojim vratima | nema | iz Okova projekta |
| Ormar, 1 krilo | 500 × 580 × 2100 | vrata, pet polica | nema | iz Okova projekta |
| Ormar, 2 krila, šipka | 1000 × 580 × 2100 | dvoja vrata, polica za kape 1750 mm iznad donjeg ruba ormara | cijev 60 mm ispod police za kape | uvijek fiksne |
| Ormar, 2 krila, police | 1000 × 580 × 2100 | dvoja vrata, pet polica | nema | iz Okova projekta |
| Ormar, 3 krila | 1500 × 580 × 2100 | dva povezana korpusa: lijevo 500 mm s vratima i pet polica, desno 1000 mm s dvojim vratima i policom za kape; u sredini dupla bočnica od 36 mm | cijev u korpusu od 1000 mm | uvijek fiksne |
Visina u tablici je bez nogica. Na sličici predloška kota je s nogicama: Ormar, 2 krila, šipka ima kotu 2200, a Ormar s nadogradnjom 2650.
Pravila:
- Predložak je običan element. Mjere, police, pregrade i šipku mijenjaš kao na svakom elementu. Vidi Predlošci i Moji predlošci.
- Tip šarke, klizače, spoj korpusa i ručke ormar dobije iz Okova projekta. Broj šarki ne: ormari imaju svoj Auto broj šarki. Vidi Visoka vrata i broj šarki.
- Nosači polica iz Okova projekta ne mijenjaju ormare s oznakom "uvijek fiksne" u tablici. Pomične police im uključiš u okviru Police. Vidi Pomične police, sustav 32.
- Šipka ide u predložak: tvoj predložak spremljen iz ormara sa šipkom ima istu šipku. Vidi Moji predlošci.
Popis svih predložaka sa sličicama je u poglavlju Predlošci i Moji predlošci.

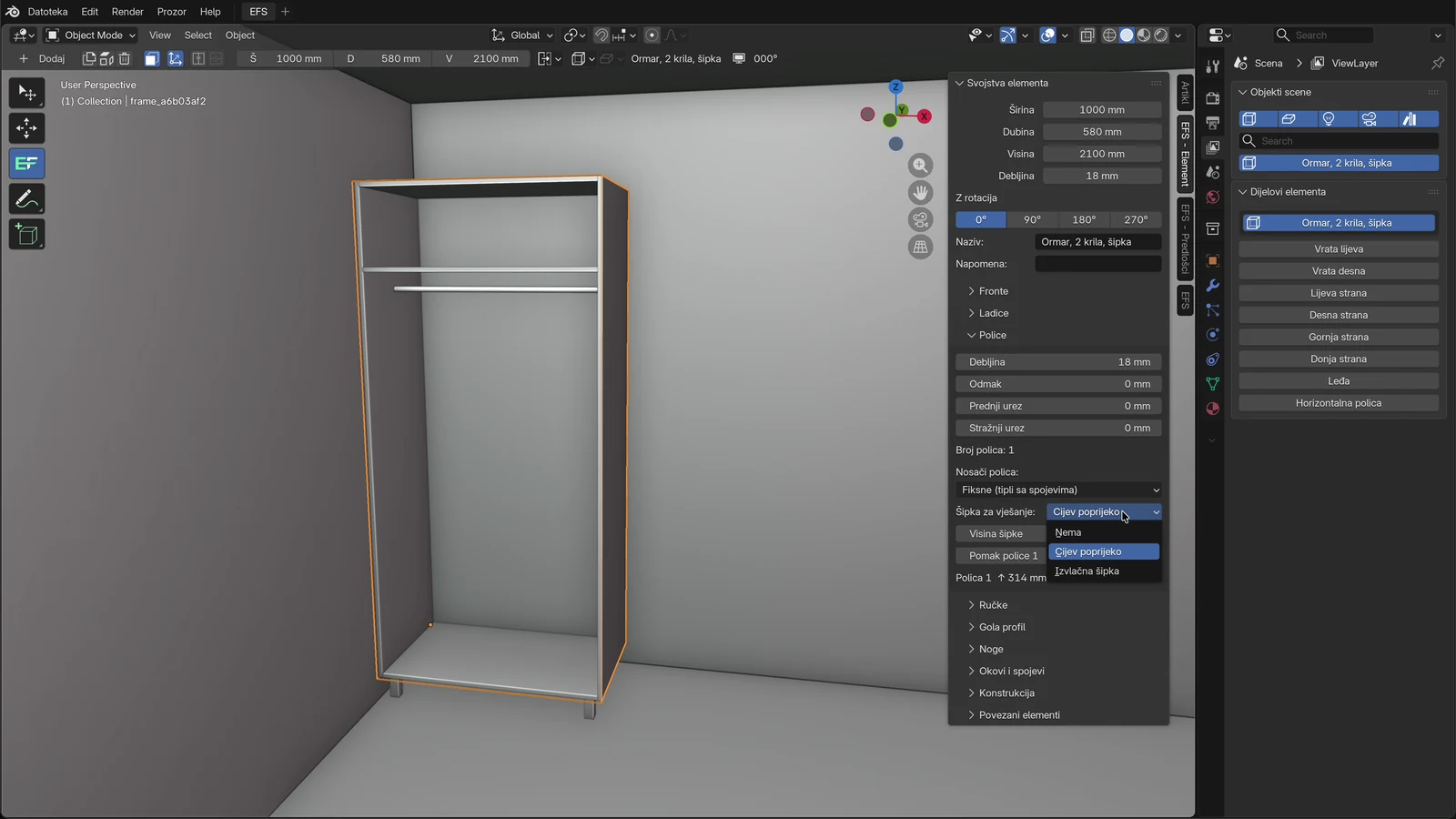

Šipka za vješanje¶
Šipku biraš u kartici EFS - Element, okvir Police, polje Šipka za vješanje. Element ima najviše jednu šipku.
- Klikni ploču ormara.
- Otvori okvir Police.
- U polju Šipka za vješanje izaberi Cijev poprijeko ili Izvlačna šipka.
- Za cijev na određenoj visini upiši Visina šipke.
| Opcija | Što radi | Zadano | Vrijednosti |
|---|---|---|---|
| Šipka za vješanje | Šipka za odjeću. | Nema | Nema, Cijev poprijeko, Izvlačna šipka |
| Visina šipke | Visina sredine cijevi iznad dna (gornje plohe donje ploče). 0 znači 60 mm ispod police iznad ili gornje ploče. Vidi se samo uz Cijev poprijeko. | 0 mm | 0–3000 mm |
| Šipka | Što dobiješ | Kad je birati |
|---|---|---|
| Cijev poprijeko | Okrugla cijev Ø25 mm s lijeva na desno, na sredini dubine korpusa. | Ormar uobičajene dubine (npr. 580 mm): vješalice stoje poprijeko. |
| Izvlačna šipka | Šipka 20 × 30 mm od naprijed prema natrag, na sredini širine, odmah ispod ploče iznad. | Plitak ormar (npr. hodnički, 400 mm): vješalice stoje uzduž. |
Cijev poprijeko¶
Gdje EFS postavi cijev:
- Visina. Uz Visina šipke 0 gornji rub cijevi je 60 mm ispod najniže police koja je više od 900 mm iznad dna. Ako takve police nema, cijev je 60 mm ispod gornje ploče. Polica niža od 900 mm (npr. za cipele) se ne gleda.
- Zadana visina. Uz Visina šipke veću od 0 sredina cijevi je toliko iznad dna. Ako bi cijev prešla gornju ploču, EFS je spusti 1 mm ispod nje. Na police EFS tu ne pazi: visinu biraj tako da cijev ne prolazi kroz policu.
- Širina. Cijev ide od bočnice do bočnice, 2 mm kraća od unutarnje širine. S pregradama ide od bočnice do pregrade ili između dvije pregrade.
- Dubina. Na sredini, između prednjeg ruba bočnica i leđa.
Primjer: u Ormar, 2 krila, šipka polica za kape je 1750 mm iznad donjeg ruba ormara. Gornji rub cijevi je na 1690 mm, odnosno 1790 mm od poda na nogicama od 100 mm. Cijev je duga 1000 − 2 × 18 − 2 = 962 mm.

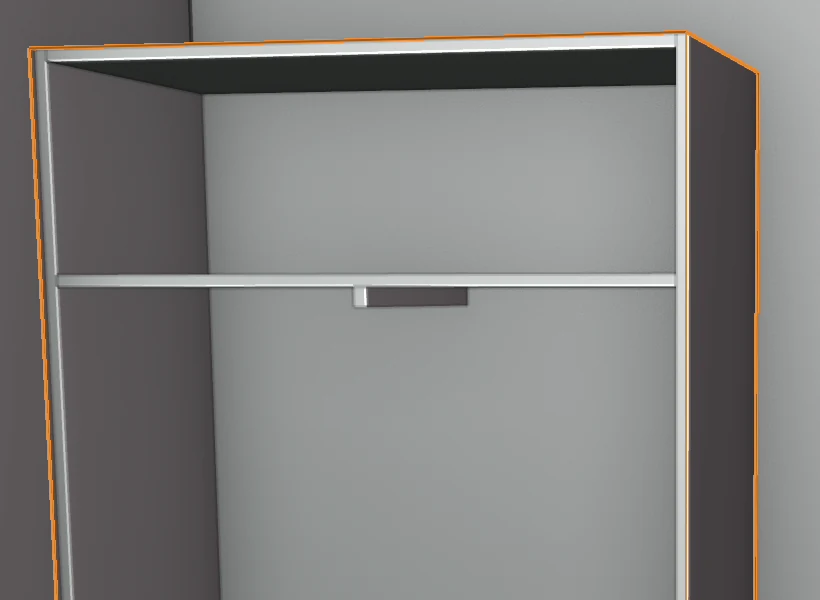

Izvlačna šipka¶
- Šipka visi odmah ispod police iznad, po istom pravilu kao cijev: ispod najniže police više od 900 mm iznad dna, inače ispod gornje ploče.
- Počinje 10 mm iza prednjeg ruba bočnica.
- Duljina je najdulja standardna (250, 300, 350, 400, 450, 500 ili 550 mm) koja stane u dubinu od prednjeg ruba bočnica do leđa, umanjenu za 20 mm. Ako ne stane ni 250 mm, EFS ipak stavi 250 mm.
- Visina šipke ne djeluje na izvlačnu šipku.
Primjeri: ormar dubok 580 mm s vratima od 18 mm i leđima od 3 mm ima bočnice duboke 559 mm, pa dobije šipku od 500 mm. Hodnički ormar dubok 400 mm dobije šipku od 350 mm.
Šipka u pretincu¶
Kad ormar ima pregrade, šipka ide u najširi pretinac koji ima barem jednu policu. Kad su takvi pretinci jednako široki, ide u lijevi. Ako nijedan pretinac nema policu, ide u najširi. Visinu tada određuju samo police tog pretinca.
Pazi
Šipka sama bira pretinac. Ako pregradu pomakneš tako da drugi pretinac s policom postane širi, šipka prijeđe u njega i objesi se ispod njegove police. Ako trebaš šipku u užem pretincu, složi ormar od dva povezana elementa, kao predložak Ormar, 3 krila.
Šipka u popisu okova¶
Šipka nije ploča, pa nije u krojnoj listi. Ide u popis okova, narudžbu, procjenu troška i ponudu:
| Šipka | Stavke u popisu okova | Cijena u cjeniku (list Other) |
|---|---|---|
| Cijev poprijeko | Cijev za vješanje, Ø25 i duljina u mm, 1 kom; Nosač šipke, Ø25, 2 kom | RAIL_TUBE_M po metru (zadano 8 EUR), RAIL_SUPPORT po komadu (zadano 1,50 EUR) |
| Izvlačna šipka | Izvlačna šipka za ormar, duljina u mm, 1 kom | PULL_OUT_RAIL po komadu (zadano 25 EUR) |
Popis okova je list Okovi u krojnoj listi i stranica okova u PDF-u. Vidi Krojna lista i mjera reza i Proizvodni paket i narudžba.
Pravila:
- Šipka prati element: kad promijeniš širinu, dubinu, visinu ili police, preslaže se sama.
- Šipka treba obje bočnice. Elementu bez lijeve ili desne bočnice EFS šipku ne postavi.
- Kutni element nema šipke.
- Šipku i nosače polica na više ormara odjednom preneseš s Kopiraj na odabrane korpuse, grupa Šarke, vodilice i spojevi. Vidi Brži rad.

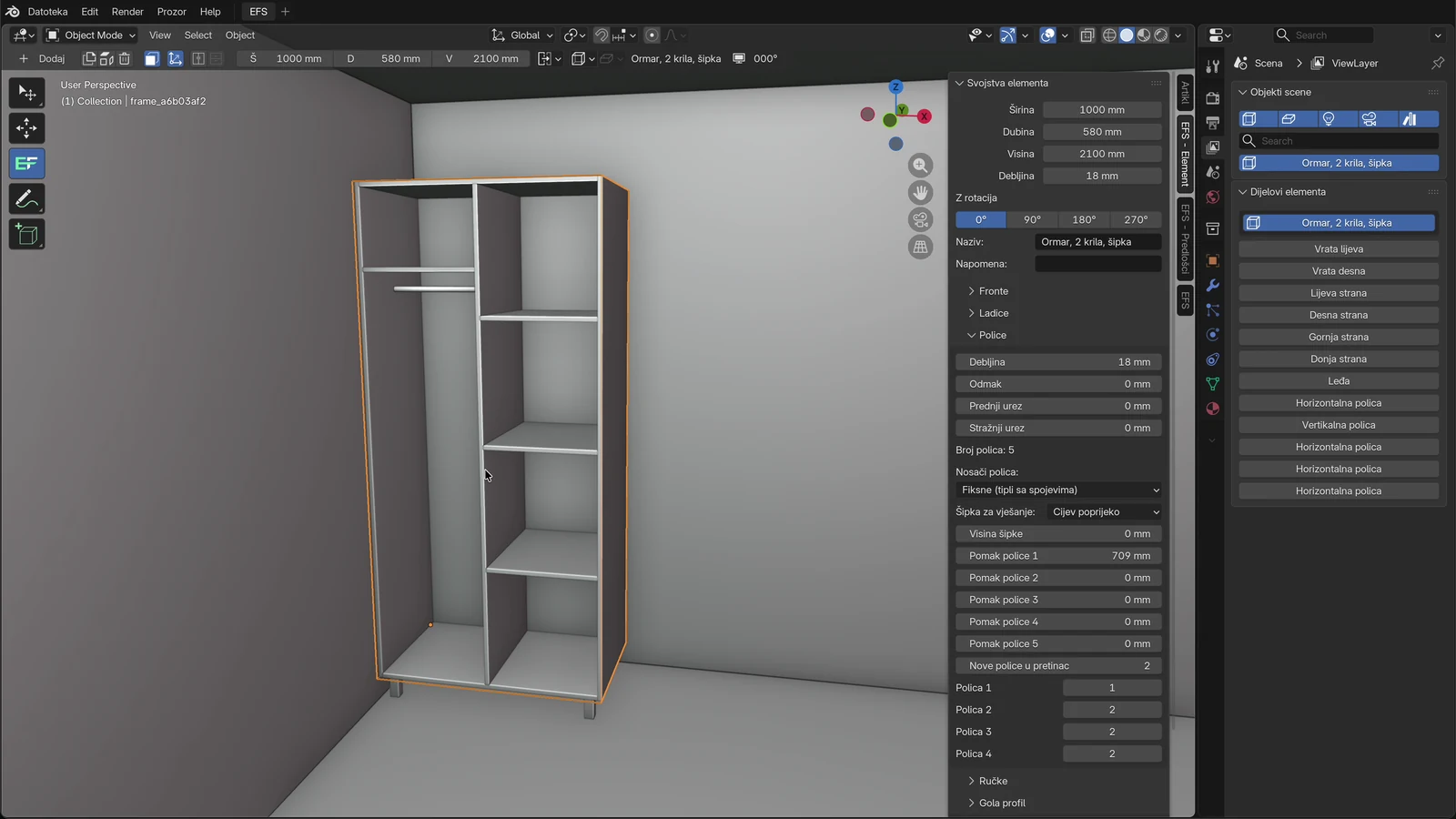

Pregrade i pretinci¶
Okomita polica (pregrada) dijeli ormar na pretince. Pretinci se broje slijeva: lijevi je 1. Svaka vodoravna polica leži u jednom pretincu i raspoređuje se samo s policama tog pretinca.
- Klikni ploču ormara (ne policu).
- Pritisni Shift+V ili klikni Dodaj → Okomita polica. Za drugu pregradu pritisni ponovno.
- U okviru Police upiši u Nove police u pretinac broj pretinca i pritisni Enter.
- Pritisni Shift+H onoliko puta koliko polica trebaš u tom pretincu.
- Policu koja je već u ormaru premjesti u drugi pretinac u polju Polica 1, Polica 2…
| Opcija | Što radi | Zadano | Vrijednosti |
|---|---|---|---|
| Nove police u pretinac | U koji pretinac ide sljedeća vodoravna polica, brojeći slijeva. Postojeće police ne mijenja. | 1 | 1–11 |
| Polica 1, Polica 2… | Pretinac u kojem leži ta vodoravna polica. Police su numerirane redom dodavanja, bez pregrada. | pretinac u koji je polica dodana | 1–11 |
| Pomak police 1 … 10 | Pomiče policu gore (+) ili dolje (−), a pregradu udesno (+) ili ulijevo (−). Broji police i pregrade zajedno, redom dodavanja. | 0 mm | −2500 do 2500 mm |
Nove police u pretinac i Polica N vide se tek kad element ima pregradu.
Kako EFS slaže pretince:
- Pregrade se rasporede na jednake razmake po širini. Idu od dna do gornje ploče.
- Police jednog pretinca rasporede se na jednake razmake po cijeloj visini, neovisno o drugim pretincima.
- Polica je široka kao pretinac, umanjeno za Odmak.
- Ako upišeš broj pretinca veći od broja pretinaca, polica ide u krajnji desni.
- Element ima najviše 10 polica i pregrada zajedno.
- Dok element ima pregrade i police, redaka Polica 1 ↑ … mm ↓ … mm nema.
Primjer iz videa: Ormar, 2 krila, šipka širok 1000 mm dobije pregradu na sredini. Oba pretinca su široka 473 mm. Tri police u desnom pretincu rasporede se na svijetle razmake od 502,5 mm.
Napomena
Svaka polica pamti broj iz polja Nove police u pretinac u trenutku kad je dodana, a zadano je 1. Zato polica za kape i ostale police dodane prije prve pregrade nakon nje stoje u lijevom pretincu.
Pazi
Brojevi u poljima Pomak police i Polica N nisu isti. U videu je pregrada dodana druga, pa police desnog pretinca (Polica 2, 3 i 4) pomičeš u poljima Pomak police 3, 4 i 5. Pomak police 2 pomiče pregradu.
Pazi
Polica za kape u predlošcima stoji na 1750 mm zbog pomaka: u Ormar, 2 krila, šipka Pomak police 1 je 709 mm. Kad u njen pretinac dodaš policu, police tog pretinca preslože se na jednake razmake, a polica za kape zadrži pomak od 709 mm i skoči na drugu visinu. Nakon pregrade i jedne nove police u lijevom pretincu nova polica sjedne na 1388 mm, a polica za kape na 1403 mm, pa se preklapaju. Isto vrijedi za ormar bez pregrade. Police dodaj u drugi pretinac, kao u videu, ili nakon dodavanja popravi pomake.
Savjet
Ako ćeš police vaditi i premještati, uključi pomične police: u okviru Police izaberi Nosači polica: Pomične, sustav 32, oko polica. Rupe dobije i pregrada, sa strane pretinca u kojem su police. Vidi Pomične police, sustav 32.
Brisanje: kad odabereš jednu policu ili pregradu i pritisneš X, obrišu se sve police i pregrade ormara. Vidi Konstrukcija elementa.

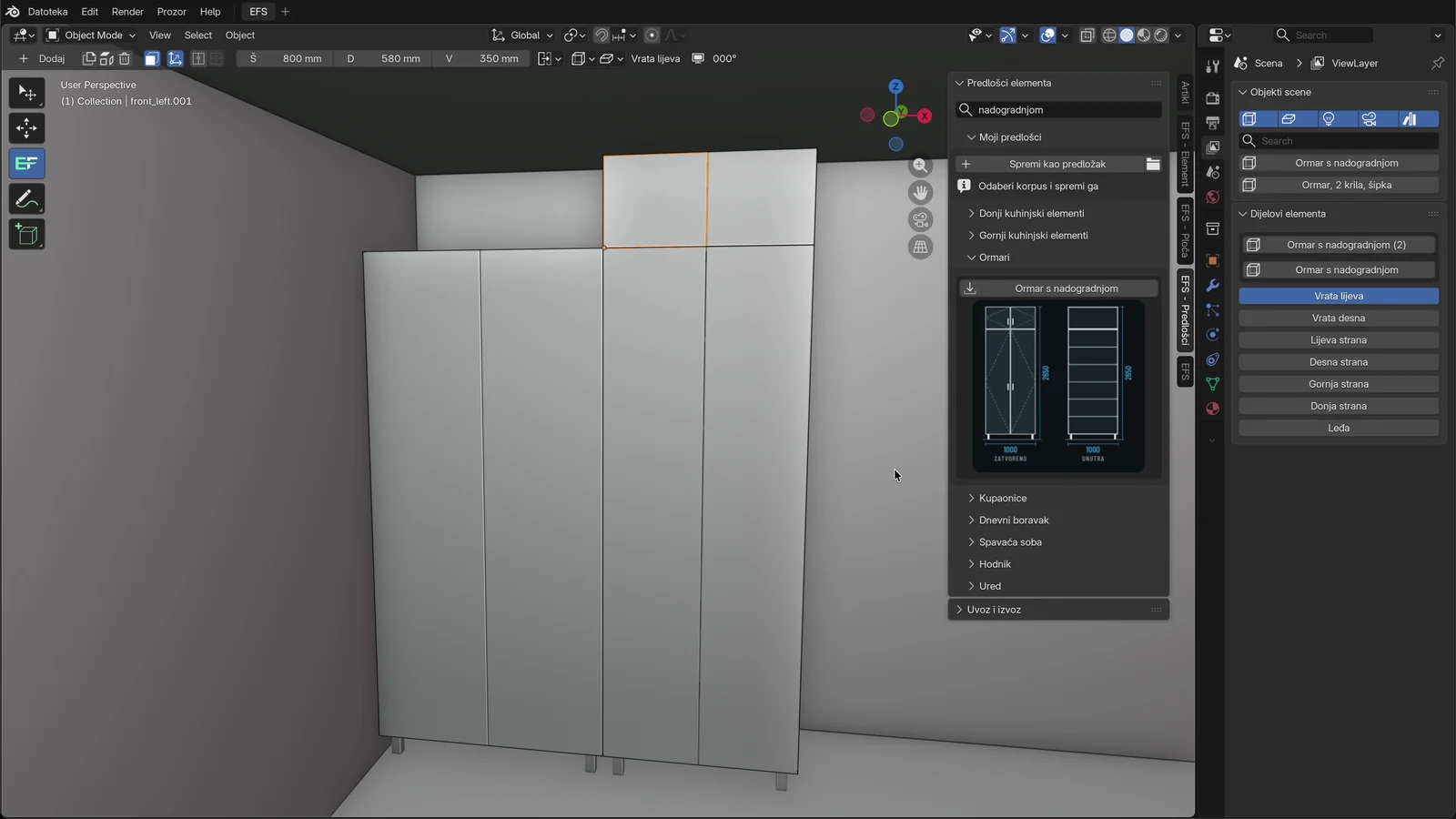

Ormar s nadogradnjom¶
Nadogradnja je zaseban element postavljen na ormar. U ormaru je upisana kao povezani element Iznad, pa ide za ormarom.
U predlošku Ormar s nadogradnjom su dva elementa:
| Element | Mjere | Što ima |
|---|---|---|
| Ormar s nadogradnjom | 1000 × 580 × 2100 mm, nogice 100 mm | dvoja vrata, pet polica |
| Ormar s nadogradnjom (2) | 1000 × 580 × 450 mm, bez nogica | dvoja vrata |
U okviru Povezani elementi donjeg ormara piše:
| Polje | Vrijednost | Što znači |
|---|---|---|
| Iznad | nadogradnja (njen interni naziv) | Nadogradnja uvijek sjedi na vrhu ormara. |
| Gornji pomak | 0 mm | Razmak između ormara i nadogradnje. |
| Uključi u skaliranje: Širina | uključeno | Kad ormaru promijeniš širinu, nadogradnja dobije istu. |
| Uključi u skaliranje: Dubina | uključeno | Isto za dubinu. |
| Uključi u skaliranje: Visina | isključeno | Visinu nadogradnje mijenjaš sama za sebe. |
Pravila:
- Mjere mijenjaš na donjem ormaru. Nadogradnja prati širinu i dubinu, a kad ormaru promijeniš visinu, ostane na njegovom vrhu.
- Veza ide samo od ormara prema nadogradnji. Kad nadogradnji promijeniš širinu, ormar ostaje kakav je.
- Uz Visina ormara piše Visina spoja: zbroj visine ormara, nadogradnje i Gornji pomak, bez nogica.
- Nadogradnju odabereš klikom na njenu ploču, ili gumbom Ormar s nadogradnjom (2) na vrhu popisa Dijelovi elementa.
- U popisu Objekti scene je samo donji ormar. Nadogradnja nije zaseban redak.
- Kad je odabran donji ormar, O otvara vrata ormara i nadogradnje zajedno.
Pazi
Kad obrišeš donji ormar, obriše se i nadogradnja. Ako želiš zadržati nadogradnju, prvo isprazni polje Iznad u okviru Povezani elementi donjeg ormara.
Nadogradnja do stropa¶
Ukupna visina je nogice + ormar + nadogradnja. Za predložak to je 100 + 2100 + 450 = 2650 mm, pa u sobu sa stropom od 2600 mm ne stane.
- Klikni ploču nadogradnje.
- U zaglavlju upiši V = strop − nogice − ormar − razmak za montažu. U videu: 2600 − 100 − 2100 − 50 = 350 mm.
- Pritisni Enter. Gornji rub nadogradnje se spusti, a ona ostane na ormaru.
EFS ne provjerava visinu stropa. Prije narudžbe provjeri Visina spoja donjeg ormara i dodaj nogice.
Vlastita nadogradnja¶
Isto možeš složiti na bilo kojem ormaru:
- Klikni ploču ormara i pritisni C. Novi element dođe uz ormar, iste visine i dubine.
- Novom elementu u zaglavlju upiši V, na primjer 450, i u okviru Noge postavi Vrsta: Nema.
- Klikni ploču ormara i otvori okvir Povezani elementi.
- U polju Iznad izaberi novi element. Interne nazive elemenata u sceni prikaže Prikaži ID-ove. Novi element sjedne na vrh ormara.
- Uključi Uključi u skaliranje: Širina i Dubina.
- Ormaru ponovo upiši širinu. Tek tada je nadogradnja dobije: skaliranje djeluje kad se mjera promijeni.
Pazi
Ako je u postavkama dodatka uključeno Novi korpus poveži s odabranim, novi element iz koraka 1 već je upisan u polje Desna strana ili Lijeva strana ormara. Isprazni to polje prije koraka 4. Inače je isti element povezan dvaput.
Drugi način: tipkama 1 i 3 postavi novi element na ormar (vidi Pomicanje: 1, 2 i 3). Odaberi oba, ormar zadnji, i u okviru Povezani elementi klikni Poveži s odabranim korpusom. EFS javi Povezano: iznad. Vidi Brži rad.
Visoka vrata i broj šarki¶
Visoka vrata trebaju više šarki. Uz Auto broj šarki EFS broj bira po visini vrata. Polje je u kartici EFS - Element, okvir Okovi i spojevi.
| Visina vrata | Šarki po vratima |
|---|---|
| do 900 mm | 2 |
| do 1600 mm | 3 |
| do 2000 mm | 4 |
| iznad 2000 mm | 5 |
Šarke u predlošcima ormara:
| Vrata | Visina vrata | Šarki |
|---|---|---|
| Ormar visine 2100 mm | 2096 mm | 5 po krilu |
| Gornji korpus Ormar s ladicama (1400 mm) | 1396 mm | 3 po krilu |
| Nadogradnja 450 mm (i 350 mm) | 446 mm (346 mm) | 2 po krilu |
Pravila:
- Svi predlošci ormara s vratima dolaze s uključenim Auto broj šarki, bez obzira na Okove projekta.
- Ormar iz Dodaj → Element uzme Auto broj šarki iz Okova projekta. Ako je isključen, vrata imaju broj iz polja Šarke (zadano 2). Za ormar ga uključi u okviru Okovi i spojevi ili u Okovima projekta.
- Sa šarkom iz kataloga (Tip šarke, npr. Blum Clip top 110 ili Generička na klik 35 mm) krajnje šarke su 96 mm od gornjeg i donjeg ruba vrata, a ostale na jednakim razmacima između njih. Uz Bez bušenja (samo broj) EFS šarke samo broji.
- Sa šarkom iz kataloga EFS šarku koja bi pala na policu pomakne za 32 mm (najviše 96 mm). Ispod polja tada piše koliko je šarki pomaknuto. Vidi Okovi i spojevi.
- Broj šarki ide u krojnu listu (stupac šarki uz vrata), popis okova, procjenu troška i ponudu. Vidi Okovi projekta.
Česte greške i rješenja¶
Šipka je u krivom pretincu. Šipka ide u najširi pretinac s policom. Pomakni pregradu tako da je pretinac sa šipkom najširi, ili ormar složi od dva povezana elementa.
Cijev je ispod gornje ploče, a ne ispod police. Polica je niža od 900 mm iznad dna, pa je EFS ne gleda. Podigni policu (Pomak police) ili upiši Visina šipke.
Ne vidim polje Visina šipke. Vidi se samo uz Cijev poprijeko. Izvlačna šipka uvijek visi ispod ploče iznad.
Nema šipke iako sam je izabrao. Element nema lijevu ili desnu bočnicu. U okviru Konstrukcija vrati bočnicu na Standardno.
Nova polica nije otišla u željeni pretinac. Nove police u pretinac djeluje samo na police dodane nakon što ga promijeniš. Postojeću policu premjesti u polju Polica N.
Polica za kape je skočila niže ili se preklapa s novom policom. Nova polica je dodana u pretinac s policom za kape. Police tog pretinca presložile su se na jednake razmake, a polica za kape zadržala je Pomak police 1 od 709 mm. Vrati s Ctrl+Z i police dodaj u drugi pretinac, ili popravi Pomak police 1. Vidi Pazi u odlomku Pregrade i pretinci.
Nadogradnja nije pratila širinu ormara. U okviru Povezani elementi donjeg ormara isključeno je Uključi u skaliranje: Širina. Uključi ga i ponovo upiši širinu.
Promijenio sam širinu nadogradnje, a ormar se nije promijenio. Veza ide samo od ormara prema nadogradnji. Širinu mijenjaj na donjem ormaru.
Ormar s nadogradnjom ne stane pod strop. Smanji visinu nadogradnje ili nogica. Ukupna visina je Visina spoja plus nogice.
Obrisao sam ormar, a nestala je i nadogradnja. Nadogradnja je povezani element Iznad. Vrati s Ctrl+Z, isprazni polje Iznad i obriši ponovno.
Ormar iz predloška nema pomične police iako ih imam u Okovima projekta. Predlošci Ormar, 2 krila, šipka, Ormar s ladicama i Ormar, 3 krila uvijek dolaze s fiksnim policama. U okviru Police izaberi pomičnu opciju.
Visoka vrata imaju samo dvije šarke. Auto broj šarki je isključen. Uključi ga u okviru Okovi i spojevi.
Prečaci u ovom poglavlju¶
| Tipka | Radnja |
|---|---|
| N | Bočna traka uključi / isključi |
| Shift+V | Nova okomita polica (pregrada) u odabranom elementu |
| Shift+H | Nova vodoravna polica u pretinac iz Nove police u pretinac |
| C | Novi element uz odabrani |
| O | Otvori / zatvori vrata i ladice odabranog elementa i povezanih elemenata |
| Enter | Potvrđuje broj upisan u polje |
| X | Obriši: element s povezanima, ili sve police elementa ako je odabrana polica |
| Ctrl+Z | Poništi zadnju radnju |
Svi prečaci su u poglavlju Prečaci.
Dalje¶
Sljedeće poglavlje: Klizna vrata
