Proizvodni paket i narudžba¶
Proizvodni paket jednim klikom sprema u jednu mapu uz projekt sve što treba radionici: krojnu listu, crteže, CNC datoteke, naljepnice, montažne upute, narudžbu dobavljaču i ponudu, uz izvještaj provjere projekta. Ovo poglavlje opisuje paket, panel Izvoz s postavkama, sve poruke Provjere projekta i narudžbu ploča, kanta i okova.
Pokaži mi u programu
Interaktivni vodič Krojna lista i proizvodni paket (2 min) u programu pokaže gdje kliknuti i što upisati, korak po korak. U kartici EFS otvori panel Interaktivni vodiči i uz vodič klikni Pokreni. Nudi ga i AI asistent kad ga pitaš kako se to radi.
Prije nego počneš¶
- Projekt treba biti spremljen (Ctrl+S). Mapa paketa je uz datoteku projekta. Za nespremljen projekt mapu biraš sam.
- Vrati skrivene fronte gumbom Prikaži fronte u zaglavlju. Fronte skrivene s Shift+F ne ulaze ni u jednu datoteku paketa. Vidi Fronte: F i Shift+F.
- Ako QR kodovi na naljepnicama i u montažnim uputama trebaju otvarati web pregled, objavi projekt prije paketa. Vidi QR kod na naljepnici.
- Za ponudu cjenik treba imati cijene tvojih dekora, a za broj ploča u narudžbi formate ploča. Vidi Nesting i cjenik ploča.
- Izvozi rade dok traje probni period ili pretplata. Provjera projekta radi i bez toga. Vidi Kad probni period ili pretplata istekne.
Tok rada iz videa¶
U videu se iz gotove kuhinje izvozi cijeli paket, a zatim se pokazuje gumb za samu narudžbu.
- U kartici EFS klikni naslov panela Izvoz.
- Klikni Proizvodni paket (ili pritisni Ctrl+Shift+E s pokazivačem iznad 3D pogleda).
- U prozoru Proizvodni paket polje Mapa već pokazuje mapu uz projekt, a sve kvačice su uključene. U videu je Otvori mapu isključen.
- Klikni OK. EFS pokrene provjeru projekta, pa redom izveze sve što je označeno. Crteži se renderiraju na kraju, u pozadini.
- Gore desno piše Proizvodni paket: 9 datoteka u i put do mape.
- Otvori mapu. U njoj su krojna lista, crteži, naljepnice, montažne upute, ponuda s kalkulacijom, izvještaj provjere, mapa DXF i mapa narudzba. Vidi Mapa paketa.
- U mapi narudzba su dvije CSV tablice i tekst e-maila za dobavljača. Vidi Narudžba dobavljaču.
- Samu narudžbu možeš izvesti i bez paketa, gumbom Narudžba dobavljaču (CSV + e-mail) u panelu Izvoz.

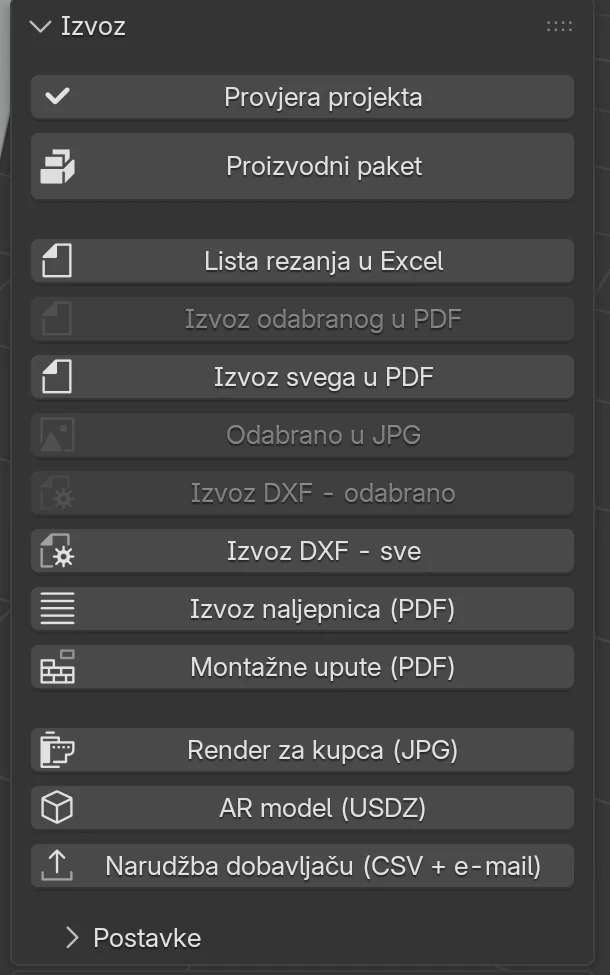

Panel Izvoz¶
Panel Izvoz je u kartici EFS. Sklopljen je; klik na naslov ga otvara. Panel se ne vidi dok si u načinu Edit Mode.
| Gumb | Što radi | Kad je siv | Detaljno |
|---|---|---|---|
| Provjera projekta | Provjeri projekt i pokaže popis grešaka i upozorenja | nikad | Provjera projekta |
| Proizvodni paket | Svi proizvodni izvozi u jednu mapu | nikad | Proizvodni paket |
| Lista rezanja u Excel | Krojna lista <projekt>_krojna_lista.xlsx |
nikad | Krojna lista i mjera reza |
| Izvoz odabranog u PDF | Crteži odabranih elemenata i ploča; ploča izveze cijeli svoj element | ništa nije odabrano | Krojna lista i mjera reza |
| Izvoz svega u PDF | Crteži svih elemenata i ploča, <projekt>_crtezi.pdf |
nikad | Krojna lista i mjera reza |
| Odabrano u JPG | Slika jedne odabrane ploče | nije odabrana točno jedna ploča | Krojna lista i mjera reza |
| Izvoz DXF - odabrano | DXF ploča odabranih elemenata | ništa nije odabrano | Bušenja, DXF, MPR i CIX |
| Izvoz DXF - sve | DXF svih ploča, jedna datoteka po ploči | nikad | Bušenja, DXF, MPR i CIX |
| Izvoz naljepnica (PDF) | Naljepnice 70 × 37 mm na arcima A4 | nikad | Naljepnice i montažne upute |
| Montažne upute (PDF) | Stranica po elementu s rastavljenim prikazom | nikad | Naljepnice i montažne upute |
| Render za kupca (JPG) | Fotorealistična slika projekta | nikad | Render jednim klikom |
| AR model (USDZ) | Model za pregled u prostoriji na iPhoneu | nikad | Render jednim klikom |
| Narudžba dobavljaču (CSV + e-mail) | Količine ploča, kanta i okova i tekst e-maila | nikad | Narudžba dobavljaču |
Kad probni period ili pretplata istekne, na vrhu panela je crveni okvir sa stanjem i gumbima Mjesečna i Godišnja, a izvozi javljaju grešku. Vidi Instalacija, licenca i račun.

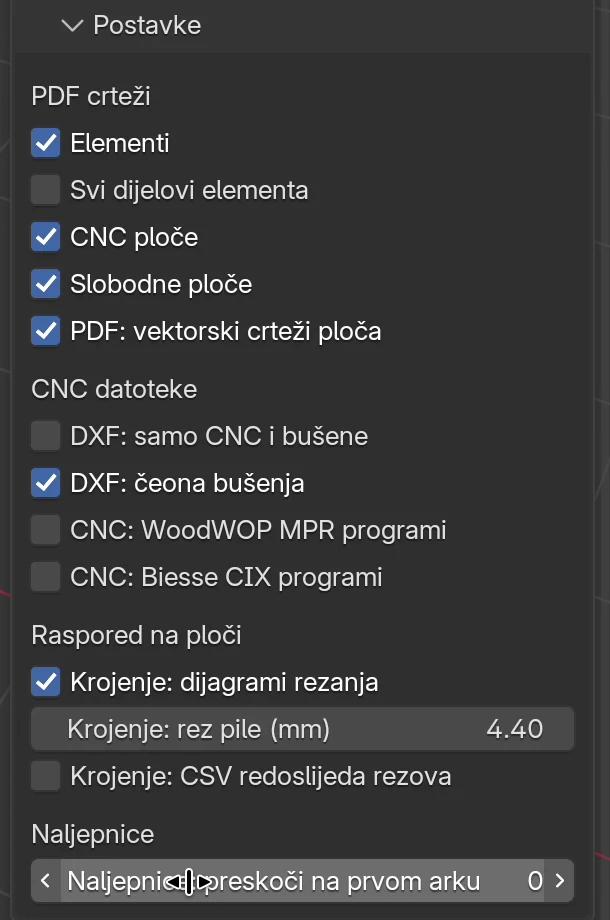

Postavke izvoza¶
Na dnu panela Izvoz je sklopljeni okvir Postavke. Postavke vrijede za pojedinačne izvoze i za proizvodni paket, a spremaju se u projekt.
| Opcija | Što radi | Zadano | Vrijednosti |
|---|---|---|---|
| PDF crteži | |||
| Elementi | Crteži sadrže stranicu sa slikama i mjerama svakog elementa. | uključeno | uključeno, isključeno |
| Svi dijelovi elementa | U ovoj verziji ne mijenja crteže. | isključeno | uključeno, isključeno |
| CNC ploče | U ovoj verziji ne mijenja crteže. | uključeno | uključeno, isključeno |
| Slobodne ploče | U ovoj verziji ne mijenja crteže. | uključeno | uključeno, isključeno |
| PDF: vektorski crteži ploča | Stranice ploča su tehnički crteži (kontura, bušenja, kote) umjesto renderiranih slika. Izvoz je brži, jer se renderiraju samo elementi. | uključeno | uključeno, isključeno |
| CNC datoteke | |||
| DXF: samo CNC i bušene | DXF dobiju samo ploče s izrezima ili bušenjima. Obični pravokutnici režu se po krojnoj listi. | isključeno | uključeno, isključeno |
| DXF: čeona bušenja | Rupe u kantu ploče ulaze u DXF. | uključeno | uključeno, isključeno |
| CNC: WoodWOP MPR programi | Uz DXF i program .mpr za strojeve Homag (WoodWOP). Probna verzija: provjeri na stroju prije proizvodnje. |
isključeno | uključeno, isključeno |
| CNC: Biesse CIX programi | Uz DXF i program .cix za strojeve Biesse. Probna verzija: provjeri na stroju prije proizvodnje. |
isključeno | uključeno, isključeno |
| Raspored na ploči | |||
| Krojenje: dijagrami rezanja | Dijelovi se slože na formate ploča: dijagrami rezanja u crtežima, list Krojenje u krojnoj listi i broj ploča u narudžbi. | uključeno | uključeno, isključeno |
| Krojenje: rez pile (mm) | Širina reza pile između dijelova. | 4,4 mm | 0–20 mm |
| Krojenje: CSV redoslijeda rezova | Uz krojnu listu i datoteka _cuts.csv sa svim rezovima pile redom obrade. |
isključeno | uključeno, isključeno |
| Naljepnice | |||
| Naljepnice: preskoči na prvom arku | Broj već potrošenih naljepnica na načetom arku. | 0 | 0–23 |
Detalji su u poglavljima Krojna lista i mjera reza, Bušenja, DXF, MPR i CIX, Nesting i cjenik ploča i Naljepnice i montažne upute.
Napomena
Svi dijelovi elementa, CNC ploče i Slobodne ploče u ovoj verziji ne utječu na PDF. Crteži uvijek imaju stranicu za svaku ploču elementa i svaku slobodnu ploču.
Postavke izvoza, osim Naljepnice: preskoči na prvom arku, spremaju se i u Moje postavke, pa ih nov projekt dobije sam. Vidi Brži rad.
Proizvodni paket¶
Pokretanje¶
- Spremi projekt (Ctrl+S).
- Kartica EFS → panel Izvoz → klikni Proizvodni paket. Ili pritisni Ctrl+Shift+E dok je pokazivač miša iznad 3D pogleda.
- U prozoru provjeri Mapa i kvačice.
- Klikni OK.

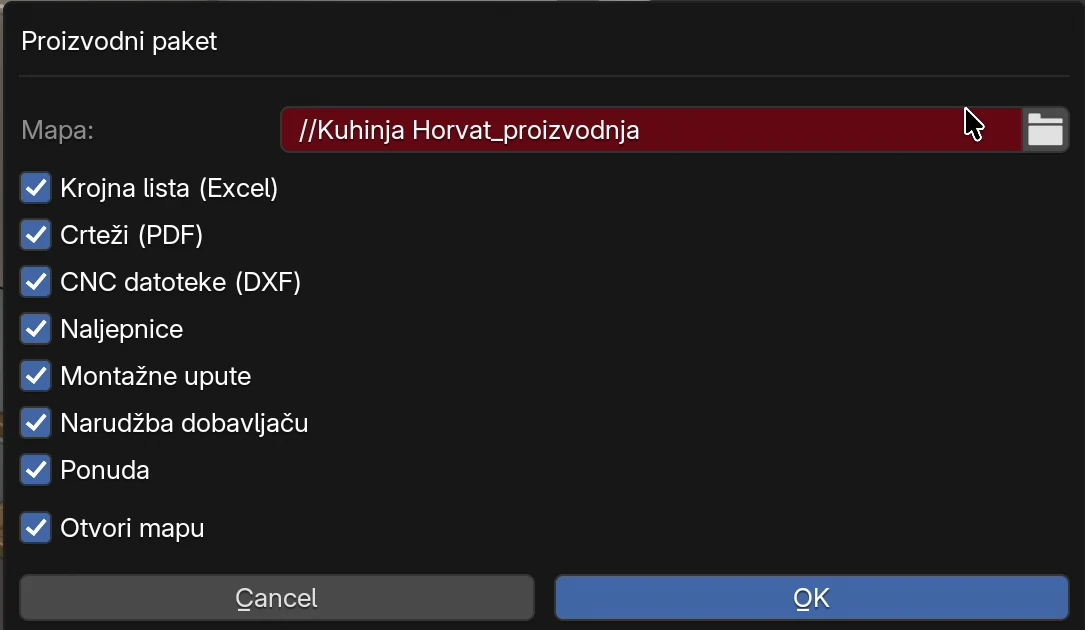

Opcije prozora¶
| Opcija | Što radi | Zadano |
|---|---|---|
| Mapa | Mapa paketa. // na početku znači mapu projekta. Ikona mape desno otvara odabir druge mape. Ako mapa ne postoji, EFS je napravi. |
//<projekt>_proizvodnja |
| Krojna lista (Excel) | <projekt>_krojna_lista.xlsx. Uz Krojenje: CSV redoslijeda rezova i <projekt>_krojna_lista_cuts.csv. |
uključeno |
| Crteži (PDF) | <projekt>_crtezi.pdf. Renderira se zadnji, u pozadini. |
uključeno |
| CNC datoteke (DXF) | Podmapa DXF s DXF datotekom za svaku ploču i index.csv, a uz postavke i .mpr i .cix programe. |
uključeno |
| Naljepnice | <projekt>_naljepnice.pdf. |
uključeno |
| Montažne upute | <projekt>_montaza.pdf. |
uključeno |
| Narudžba dobavljaču | Podmapa narudzba s dvije CSV datoteke i tekstom e-maila. | uključeno |
| Ponuda | <projekt>_ponuda.pdf za kupca i <projekt>_kalkulacija.pdf za tebe. |
uključeno |
| Otvori mapu | Nakon izvoza otvori mapu u Finderu ili File Exploreru. | uključeno |
| Cancel | Zatvori prozor bez izvoza. | |
| OK | Pokreni izvoz. |
<projekt> je naziv projekta iz panela Web objava (polje Naziv), a dok ga nema, naziv datoteke projekta. S engleskim sučeljem nazivi su engleski: _production, _cutting_list.xlsx, _drawings.pdf, _labels.pdf, _assembly.pdf, _quote.pdf, _calculation.pdf, _check.txt i mapa order.
Pravila:
- Polje Mapa je crveno kad put počinje s
//. To nije greška: EFS put računa od mape projekta. - Za nespremljen projekt polje Mapa je prazno. Klikni ikonu mape i odaberi mapu, ili zatvori prozor i spremi projekt. Ako klikneš OK s praznim poljem, EFS javi Odaberite mapu ili najprije spremite projekt.
- Provjera projekta nema kvačicu: uvijek se pokrene prva.
- Prozor pamti zadnju mapu i kvačice dok ne zatvoriš program.
Pazi
Ako u istom pokretanju programa otvoriš drugi projekt, prozor i dalje nudi mapu prethodnog projekta, npr. //Kuhinja Horvat_proizvodnja. Prije OK provjeri polje Mapa i po potrebi upiši naziv novog projekta.
Što EFS radi redom¶
- Pokrene Provjeru projekta. Ako nađe greške ili upozorenja, zapiše ih u
<projekt>_provjera.txt. Izvoz se nastavlja i kad ima grešaka. - Krojna lista.
- DXF datoteke. Prije toga obriše stare
.dxf,.mpr,.cixiindex.csviz podmape DXF, da obrisani element ne ostavi svoje datoteke. - Naljepnice.
- Montažne upute.
- Narudžba dobavljaču.
- Ponuda i kalkulacija. Ako ponuda još nema broj, dobije ga sada (godina-broj) i zadrži ga u projektu.
- Crteži. Renderiraju se na kraju, u pozadini.

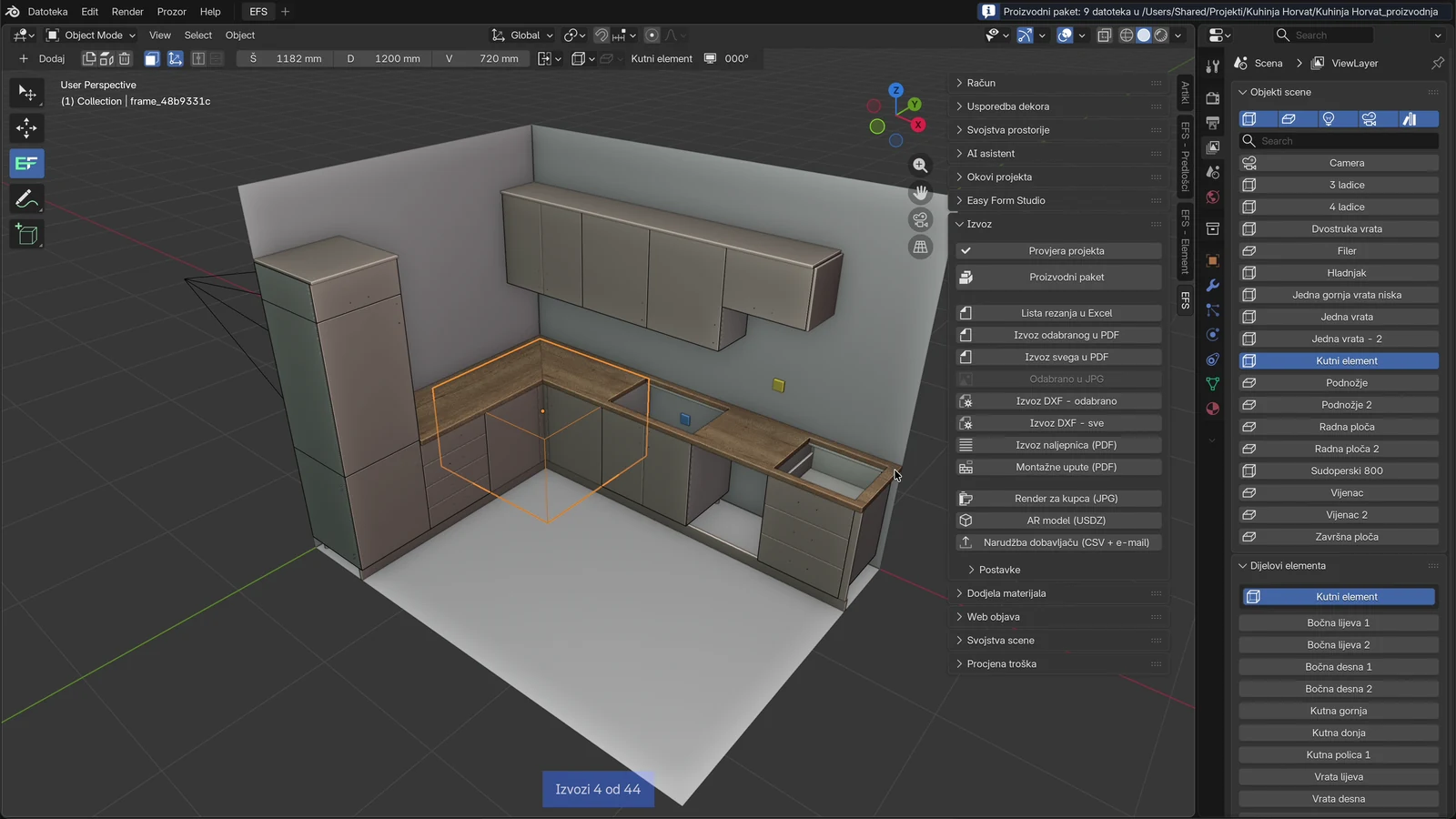

Kad pokrene crteže, EFS javi Proizvodni paket: 9 datoteka u i put do mape. U broj ulaze i crteži koji se još renderiraju, a mape DXF i narudzba broje se kao po jedna datoteka. Ako je provjera našla greške, poruka je upozorenje i završava s provjera projekta je našla greške: 2.
Dok se crteži renderiraju:
- Dolje u 3D pogledu piše Izvozi 4 od 44: koja se slika upravo renderira i koliko ih ima. Kad završi, gore desno piše Izvoz dovršen.
- EFS redom odabire elemente koje renderira. Na kraju vrati tvoj odabir.
- Ako u projektu nema kamere Camera, EFS je doda. Vidi se u popisu Objekti scene i ostaje u projektu.
- Možeš pregledavati gotove datoteke u mapi.
Pazi
Esc dok se crteži renderiraju prekida crteže: EFS javi Izvoz otkazan i <projekt>_crtezi.pdf ne nastane. Ostale datoteke paketa su već gotove. Crteže tada izvezi gumbom Izvoz svega u PDF ili ponovi paket.
Napomena
Render za kupca (JPG) renderira iz svake kamere u projektu, pa i iz kamere Camera koju je dodao paket. Ako ti ta slika ne treba, obriši kameru prije rendera. Vidi Render jednim klikom.
Savjet
Ne mijenjaj projekt dok crteži nisu gotovi. Crteži se rade iz trenutnog stanja, pa bi izmjena ušla u crteže, a ne bi u krojnu listu i naljepnice koje su već izvezene.
Mapa paketa¶
Paket iz videa, za projekt Kuhinja Horvat s hrvatskim sučeljem:
Kuhinja Horvat_proizvodnja/
├── Kuhinja Horvat_crtezi.pdf
├── Kuhinja Horvat_kalkulacija.pdf
├── Kuhinja Horvat_krojna_lista.xlsx
├── Kuhinja Horvat_montaza.pdf
├── Kuhinja Horvat_naljepnice.pdf
├── Kuhinja Horvat_ponuda.pdf
├── Kuhinja Horvat_provjera.txt
├── DXF/
│ ├── index.csv
│ └── … jedna .dxf datoteka po ploči (u videu 101 datoteka)
└── narudzba/
├── narudzba_email.txt
├── narudzba_okovi.csv
└── narudzba_ploce_trake.csv
| Datoteka ili mapa | Kvačica | Što sadrži | Detaljno |
|---|---|---|---|
_krojna_lista.xlsx |
Krojna lista (Excel) | Svi dijelovi s mjerom reza i gotovom mjerom, dekorom, kantom; listovi okova, specifikacije materijala i krojenja | Krojna lista i mjera reza |
_crtezi.pdf |
Crteži (PDF) | Crteži elemenata i ploča s kotama i bušenjima, popis okova, dijagrami rezanja | Krojna lista i mjera reza |
| DXF/ | CNC datoteke (DXF) | DXF po ploči (_B.dxf za bušenja s druge strane), index.csv, po izboru .mpr i .cix |
Bušenja, DXF, MPR i CIX |
_naljepnice.pdf |
Naljepnice | Naljepnice s QR kodom | Naljepnice i montažne upute |
_montaza.pdf |
Montažne upute | Stranica po elementu | Naljepnice i montažne upute |
| narudzba/ | Narudžba dobavljaču | Ploče, kant i okovi za dobavljača | Narudžba dobavljaču |
_ponuda.pdf, _kalkulacija.pdf |
Ponuda | Ponuda za kupca i interna kalkulacija | Ponuda za kupca |
_provjera.txt |
uvijek | Nalazi provjere projekta; samo kad ih ima | Izvještaj provjere |
Brojevi dijelova isti su u krojnoj listi, naljepnicama, montažnim uputama i dijagramima rezanja, jer sve nastaje iz istog stanja projekta.
Ponovni izvoz u istu mapu¶
- Datoteke s istim nazivom EFS prepiše bez pitanja.
- Iz podmape DXF prvo obriše stare DXF, MPR i CIX datoteke i
index.csv. - Ako provjera ovaj put ne nađe ništa, obriše stari
_provjera.txt. - Ostale datoteke u mapi ostaju: tvoje bilješke, ali i datoteke nastale pod starim nazivom projekta. Kad promijeniš naziv projekta, isprazni mapu ili izvezi u novu.
Provjera projekta¶
Provjera projekta traži greške koje se ne vide u 3D pogledu, a koštaju u radionici: preklapanja, vrata koja udaraju, rupe kroz ploču, dekore bez cijene, elemente bez bušenja. Proizvodni paket je pokrene sam. Možeš je pokrenuti i ručno, prije svakog izvoza.
Pokretanje provjere¶
- Kartica EFS → panel Izvoz → klikni Provjera projekta.
- Ako je sve u redu, gore desno piše Nema pronađenih problema.
- Inače se otvara prozor s popisom nalaza. Svaki nalaz je jedan redak.
- Uz nalaz koji se odnosi na jedan objekt je gumb sa strelicom, Prikaži u sceni. Klik odabere taj objekt i približi pogled na njega. Prozor ostaje otvoren.
- Riješi nalaze i pokreni provjeru ponovno.
- OK zatvori prozor i gore desno javi Pronađeno problema: i broj. Cancel samo zatvori prozor.
Pravila:
- Ikona trokuta označava grešku, a ikona i upozorenje.
- Prozor pokazuje najviše 40 nalaza. Ostatak je naveden kao ... +12. Svi nalazi su u
_provjera.txtproizvodnog paketa. - Prikaži u sceni odabere objekt i približi pogled na njega. Ako je objekt bio skriven, prikaže ga.
- Provjera gleda trenutno stanje projekta. Skrivene fronte (Shift+F) ne gleda: vrati ih prije provjere.
- Provjera ništa ne mijenja u projektu.
Savjet
Zatvori vrata i ladice (O) prije provjere. Otvorena vrata EFS gleda kao dio elementa, pa provjera može javiti preklapanje sa susjedom iako se elementi ne dodiruju.
Greške i upozorenja¶
| Vrsta | Ikona | Što znači |
|---|---|---|
| Greška | trokut | Dio bi se pogrešno izradio: elementi ulaze jedan u drugi ili rupa probija ploču. Riješi prije izvoza. |
| Upozorenje | i | Nešto vjerojatno nije kako treba: vrata udaraju, nema cijene, element nema bušenja. Provjeri i odluči. |
Nakon nekih izvoza EFS sam pokrene provjeru i, ako nađe greške, javi Izvezeno, ali provjera projekta je našla greške: 2 (Provjera projekta). To rade Lista rezanja u Excel, Izvoz DXF - sve, Izvoz naljepnica (PDF), Izvoz ponude (PDF) i Narudžba dobavljaču (CSV + e-mail). Datoteka je spremljena; upozorenja se tu ne javljaju.
Sve poruke provjere¶
Poruke su navedene redom kojim ih provjera javlja. Umjesto {…} u poruci stoje nazivi i mjere iz tvog projekta.
| Poruka | Vrsta | Prikaži u sceni |
|---|---|---|
| '{a}' i '{b}' se preklapaju ({mm} mm). | greška | da |
| Vrata '{part}' pri otvaranju udaraju u '{other}'. | upozorenje | da |
| Vrata '{part}' ({cab}) nemaju šarke. | upozorenje | da |
| Rupa za tipl Ø{d} u '{part}' ({cab}) probija ploču. | greška | da |
| Rupa Ø{d}×{depth} u '{part}' ({cab}) ostavlja samo {mm} mm materijala. | upozorenje | da |
| Nema cijene za {material} {mm} mm. | upozorenje | ne |
| Cjenik nije moguće pročitati. | upozorenje | ne |
| Korpusi s vratima bez bušenja šarki: {count} (Okovi projekta). | upozorenje | ne |
| Korpusi s ladicama bez bušenja klizača: {count} (Okovi projekta). | upozorenje | ne |
| Korpusi bez tipli: {count} (Okovi projekta). | upozorenje | ne |
| Polica '{part}' ({cab}) ne leži na nosačima: smanjite prednji ili stražnji uvuk. | upozorenje | da |
| Klizna vrata '{cab}' su za {old} mm, element je {new} mm: dodaj ih ponovno. | upozorenje | da |
| Dupli naziv elementa: '{name}' ({count}x). | upozorenje | ne |
Preklapanje elemenata¶
'{a}' i '{b}' se preklapaju ({mm} mm). Primjer: 'Sudoperski 800' i 'Kutni element' se preklapaju (15 mm).
- Vrsta: greška. Prikaži u sceni odabere element
{a}. - Što znači: dva elementa ulaze jedan u drugi više od 2 mm. EFS uspoređuje kvadre oko svih ploča elementa, s frontama. Broj u zagradi je najmanji pomak koji ih razdvaja.
- Kad se ne javlja: elementi povezani u okviru Povezani elementi ne uspoređuju se međusobno, jer nadogradnja ili umetak smiju stajati u elementu.
- Rješenje: pomakni jedan element (1, 2, 3) ili mu smanji mjeru. Ako su vrata otvorena, zatvori ih (O) i pokreni provjeru ponovno.
Vrata udaraju pri otvaranju¶
Vrata '{part}' pri otvaranju udaraju u '{other}'. Primjer: Vrata 'Vrata lijeva' pri otvaranju udaraju u 'Hladnjak'.
- Vrsta: upozorenje. Prikaži u sceni odabere ta vrata.
- Što znači: EFS zamisli vrata otvorena za 90° i provjeri ulazi li prostor koji pritom zauzmu u drugi element više od 3 mm. Provjeravaju se vrata i klapne, ne ladice.
{other}je naziv drugog elementa. - Rješenje: promijeni stranu otvaranja (Vrsta: Otvaranje lijevo ili Otvaranje desno), stavi filer između elementa i susjeda ili pomakni element. Filer opisuje Sokl, fileri, završne ploče i vijenac.
Zidove, prozore i vrata prostorije ova provjera ne gleda. Vrata uz zid otvori tipkom O i pogledaj.
Vrata bez šarki¶
Vrata '{part}' ({cab}) nemaju šarke. Primjer: Vrata 'Vrata desna' (Jedna vrata) nemaju šarke.
- Vrsta: upozorenje. Prikaži u sceni odabere ta vrata.
- Što znači: vrata imaju 0 šarki, pa nema ni bušenja ni šarki u popisu okova. Provjeravaju se vrata, ne klapne.
- Rješenje: klikni element, u kartici EFS - Element otvori Okovi i spojevi i uključi Auto broj šarki ili upiši Šarke veće od 0. Vidi Okovi i spojevi.
Rupa za tipl probija ploču¶
Rupa za tipl Ø{d} u '{part}' ({cab}) probija ploču. Primjer: Rupa za tipl Ø8 u 'Lijeva strana' (Jedna vrata) probija ploču.
- Vrsta: greška. Prikaži u sceni odabere tu ploču.
- Što znači: rupa za tipl u licu ploče duboka je kao ploča: ispod nje ostaje manje od 0,5 mm. Najčešće je ploča tanja od dubine rupe.
- Rješenje: u okviru Okovi i spojevi postavi Dubina u licu na 0 (automatski: debljina ploče minus 6 mm, najviše pola tipla) ili je smanji. Kraći tipl (Duljina tipla) također pomaže. Vidi Spojevi: tipli, konfirmat, minifix.
Rupa ostavlja premalo materijala¶
Rupa Ø{d}×{depth} u '{part}' ({cab}) ostavlja samo {mm} mm materijala. Primjer: Rupa Ø8×13 u 'Lijeva strana' (Jedna vrata) ostavlja samo 3,0 mm materijala.
- Vrsta: upozorenje. Prikaži u sceni odabere tu ploču.
- Što znači: ispod rupe u licu ploče ostaje manje od 4 mm kod rupe za tipl, odnosno manje od 2,5 mm kod ostalih rupa (čašica šarke, nosači polica, klizači). Promjer i dubina rupe su u poruci, u mm.
- Što se ne provjerava: rupe u kantu ploče i prolazne rupe za ručke.
- Rješenje: za tiple smanji Dubina u licu (ili postavi 0). Za čašicu šarke u tankoj fronti izaberi šarku s plićom čašicom ili deblju frontu. Vidi Okovi projekta.
Nema cijene¶
Nema cijene za {material} {mm} mm. Primjer: Nema cijene za U702 ST9 Kašmir siva 25 mm.
- Vrsta: upozorenje. Gumba nema.
- Što znači: cjenik nema cijenu za taj dekor u toj debljini. Procjena troška, ponuda i kalkulacija bez nje su preniske. EFS traži dekor u cjeniku po šifri i strukturi, npr.
U702-ST9. - Kad se ne javlja: za radne ploče, jer se one računaju po metru.
- Rješenje: upiši cijenu dekora u cjenik, u stupac te debljine. Vidi Upiši cijenu u cjenik i Nesting i cjenik ploča.
Ploča od 40 mm i deblja uzima zadnji stupac cjenika (38), pa poruka dolazi samo kad ni tamo nema cijene.
Cjenik nije moguće pročitati¶
Cjenik nije moguće pročitati.
- Vrsta: upozorenje. Gumba nema.
- Što znači: provjera cijena nije uspjela zbog greške. Ostatak provjere je obavljen.
- Rješenje: provjeri cjenik prema poglavlju Nesting i cjenik ploča. Ako se poruka ponavlja, pošalji EFS log podršci: panel Easy Form Studio → Otvori log. Vidi Podrška.
Kad cjenik nedostaje ili je oštećen, obično ne dobiješ ovu poruku, nego Nema cijene za svaki dekor.
Korpusi bez bušenja¶
Tri poruke istog smisla:
- Korpusi s vratima bez bušenja šarki: {count} (Okovi projekta).
- Korpusi s ladicama bez bušenja klizača: {count} (Okovi projekta).
- Korpusi bez tipli: {count} (Okovi projekta).
Za sve tri vrijedi:
- Vrsta: upozorenje. Gumba nema, jer se poruka odnosi na više elemenata.
- Što znači: toliko elemenata ide u proizvodnju bez bušenja:
- vrata ili klapne, a Tip šarke je Bez bušenja (samo broj);
- ladice, a Tip klizača je Bez bušenja (samo broj);
- bočnice, a Vrsta spoja je Nema. Konfirmat i minifix također vrijede kao spoj, iako poruka spominje tiple.
- Kad se ne javlja: kutni elementi se ovdje ne broje.
- Rješenje: u panelu Okovi projekta izaberi šarku, klizač i spoj, pa klikni Primijeni na sve. Za jedan element isto podesi u okviru Okovi i spojevi. Vidi Okovi projekta.
Ako te rupe bušiš ručno, poruku možeš zanemariti.
Polica ne leži na nosačima¶
Polica '{part}' ({cab}) ne leži na nosačima: smanjite prednji ili stražnji uvuk. Primjer: Polica 'Horizontalna polica' (Jedna vrata) ne leži na nosačima: smanjite prednji ili stražnji uvuk.
- Vrsta: upozorenje. Prikaži u sceni odabere tu policu.
- Što znači: pomična polica (sustav 32) uvučena je toliko da prednji ili stražnji nosač ne bi bio barem 3 mm ispod nje.
- Rješenje: u okviru Police smanji Prednji urez ili Stražnji urez. U poruci se urez zove „uvuk”. Vidi Pomične police, sustav 32.
Klizna vrata za drugu širinu¶
Klizna vrata '{cab}' su za {old} mm, element je {new} mm: dodaj ih ponovno. Primjer: Klizna vrata 'Ormar' su za 1800 mm, element je 2000 mm: dodaj ih ponovno.
- Vrsta: upozorenje. Prikaži u sceni odabere element.
- Što znači: element je promijenio širinu nakon što su dodana klizna vrata. Krila i vodilica su još za staru širinu.
- Rješenje: dodaj klizna vrata ponovno. Vidi Klizna vrata.
Dupli naziv elementa¶
Dupli naziv elementa: '{name}' ({count}x). Primjer: Dupli naziv elementa: 'Jedna vrata' (2x).
- Vrsta: upozorenje. Gumba nema.
- Što znači: više elemenata ima isti naziv. U krojnoj listi, na naljepnicama i u montažnim uputama ne razlikuju se.
- Rješenje: klikni element i u Svojstva elementa upiši drukčiji Naziv. Vidi Svojstva elementa.
Ostale poruke¶
| Poruka | Gdje | Što znači |
|---|---|---|
| Nema pronađenih problema. | gore desno | Provjera nije našla ništa. |
| Pronađeno problema: 3. | gore desno | Zatvorio si prozor provjere s OK. |
| Izvezeno, ali provjera projekta je našla greške: 2 (Provjera projekta) | nakon izvoza | Datoteka je spremljena, a projekt ima grešaka. Pokreni Provjera projekta. |
| Proizvodni paket: 9 datoteka u … | nakon paketa | Paket je izvezen, crteži se još renderiraju. |
| … — provjera projekta je našla greške: 2 | nakon paketa | Paket je izvezen, a projekt ima grešaka. Vidi _provjera.txt. |
| Odaberite mapu ili najprije spremite projekt | paket | Polje Mapa je prazno. |
| Provjera projekta: i opis greške, (detalji u EFS logu, panel Easy Form Studio) | gore desno | Provjera se nije mogla izvesti. Pošalji log podršci. |
Izvještaj provjere¶
U proizvodnom paketu provjera zapiše nalaze u <projekt>_provjera.txt, jedan nalaz po retku. Redak počinje s ERROR (greška) ili WARNING (upozorenje), a zatim ide ista poruka kao u prozoru:
ERROR: 'Sudoperski 800' i 'Kutni element' se preklapaju (15 mm).
WARNING: Nema cijene za U702 ST9 Kašmir siva 25 mm.
Datoteka ima sve nalaze, i preko 40. Kad provjera ne nađe ništa, datoteke nema.
Narudžba dobavljaču¶
Narudžba zbraja ploče, kant i okove cijelog projekta: tablice za dobavljača i tekst e-maila. Nastaje u proizvodnom paketu (mapa narudzba) ili zasebno.
Narudžba bez paketa¶
- Kartica EFS → panel Izvoz → klikni Narudžba dobavljaču (CSV + e-mail).
- U prozoru za odabir uđi u mapu u koju želiš spremiti narudžbu.
- Klikni Narudžba dobavljaču (CSV + e-mail) dolje desno.
EFS u tu mapu spremi tri datoteke i javi Izvoz dovršen (3). Datoteke s istim nazivom prepiše.
Ako neki dio ne stane ni na jedan format ploče, EFS javi 12 dijelova ne stane ni na jednu ploču sa skladišta: materijal se naručuje u m2, bez broja ploča. Proizvodni paket tu poruku ne javlja.
Datoteke narudžbe¶
| Datoteka | Za koga | Sadržaj |
|---|---|---|
narudzba_ploce_trake.csv |
dobavljač ploča | Ploče po dekoru i debljini, a ispod kant po dekoru, širini i debljini |
narudzba_okovi.csv |
dobavljač okova | Svi okovi s količinom |
narudzba_email.txt |
ti | Tekst e-maila s pločama, kantom i okovima |
S engleskim sučeljem datoteke se zovu order_boards_edge_tape.csv, order_hardware.csv i order_email.txt, a tekstovi u njima su engleski.
Ploče¶
| Stupac | Što sadrži |
|---|---|
| Materijal | Dekor, npr. U702 ST9 Kašmir siva |
| Debljina (mm) | Debljina ploče |
| m2 (s otpadom) | Zbroj gotovih mjera svih dijelova tog dekora i debljine, uvećan za Otpad % |
| Ploča (kom) | Broj formata ploča iz krojenja |
Kako EFS računa:
- m2 je zbroj površina dijelova (duljina × širina, gotova mjera), puta (1 + Otpad % / 100). Otpad % je u kartici EFS, panel Procjena troška, okvir Ponuda. Zadano je 10 %.
- Ploča (kom) dolazi iz krojenja: koliko formata treba da stanu svi dijelovi tog dekora i debljine. Formati su na listu Sheets u cjeniku. Vidi Nesting i cjenik ploča.
- Broj ploča postoji samo kad je u Postavkama izvoza uključeno Krojenje: dijagrami rezanja.
- Ostaci sa skladišta koje krojenje iskoristi ne broje se kao nove ploče.
- Ako neki dio tog dekora i debljine ne stane ni na jedan format, polje Ploča (kom) ostaje prazno, jer bi broj bio premalen. Naruči po m².
- Radne ploče nisu među pločama. Naručuju se kao komad, s okovima.
- Tanka leđa su također ploča: u primjeru iz videa to je redak Default white, 3 mm.
Kant¶
| Stupac | Što sadrži |
|---|---|
| Rubna traka | Dekor kanta, isti kao dekor ploče |
| Širina (mm) | 23 mm za ploče tanje od 20 mm, 43 mm za ploče od 20 mm i deblje |
| Traka (mm) | Debljina kanta, npr. 2.0 ili 0.4 |
| Metara (+5%) | Duljina svih rubova s tim kantom, uvećana za 5 % |
- Duljina ruba je gotova mjera ruba ploče.
- Ploče od 16 mm i 18 mm istog dekora uzimaju istu traku od 23 mm, pa su u istom retku.
- U tablici su metri s jednom decimalom, a u e-mailu zaokruženi na cijeli metar.
Okovi¶
| Stupac | Što sadrži |
|---|---|
| Artikl | Vrsta okova, npr. Šarka, Tipl, Set klizača, Radna ploča |
| Detalj | Model ili mjera, npr. Blum Clip top 110, Ø8×30, H1180 ST37 Halifax hrast natur 38 mm, 3232 × 600 mm |
| Kol. | Količina za cijeli projekt, u komadima |
U popisu su isti okovi kao na listu Okovi u krojnoj listi, zbrojeni za cijeli projekt: šarke s vijcima, tipli, klizači s vijcima, ručke s vijcima, nogice s vijcima, klipsevi sokla, nosači polica, mehanizmi klapni, vješaci, LED trake, radne ploče sa spojnicama i ostalo što projekt ima. Okove biraš u Okovima projekta.
Tekst e-maila i slanje¶
EFS e-mail ne šalje sam. Napravi tekst koji kopiraš u svoj program za poštu. Primjer iz videa:
Predmet: Narudžba - Kuhinja Horvat
Poštovani,
molim ponudu/isporuku sljedećeg za projekt 'Kuhinja Horvat':
PLOČE:
- Default white, 3 mm: 4,15 m2 (~1 × ploča)
- U702 ST9 Kašmir siva, 18 mm: 7,83 m2 (~2 × ploča)
- W1000 ST9 Premium bijela, 16 mm: 2,54 m2 (~1 × ploča)
- W1000 ST9 Premium bijela, 18 mm: 19,92 m2 (~4 × ploča)
KANT TRAKE:
- U702 ST9 Kašmir siva, 23 × 2,0 mm: 67 m
- W1000 ST9 Premium bijela, 23 × 0,4 mm: 133 m
OKOVI:
- Nogica (okrugla): 20 kom
- Vijak za iveral (3,5×16): 143 kom
- Vijak za iveral (4×16): 136 kom
- Tipl (Ø8×30): 76 kom
- Set klizača (Blum TANDEMBOX antaro D 550): 3 kom
- Set klizača (Blum TANDEMBOX antaro K 550): 4 kom
- Euro vijak (6,3×13): 48 kom
- Ručka (Šipka 128): 19 kom
- Vijak ručke (M4×25): 38 kom
- Šarka (Blum Clip top 110): 24 kom
- Klips sokla: 10 kom
- Nosač police (Ø5): 32 kom
- Radna ploča (H1180 ST37 Halifax hrast natur 38 mm, 1800 × 600 mm): 1 kom
- Radna ploča (H1180 ST37 Halifax hrast natur 38 mm, 3232 × 600 mm): 1 kom
- Spojnica radne ploče (150 mm): 3 kom
Lijep pozdrav
Kako poslati:
- Otvori
narudzba_email.txtdvoklikom. - U programu za poštu otvori nov e-mail dobavljaču.
- Iz prvog retka kopiraj tekst iza Predmet: u polje za predmet.
- Ostatak teksta zalijepi u poruku. Dopiši rok i adresu isporuke, i potpis ispod Lijep pozdrav.
- Po želji priloži
narudzba_ploce_trake.csvinarudzba_okovi.csv. - Pošalji.
Pravila:
(~4 × ploča)je broj formata iz krojenja. Bez krojenja tog dijela nema.- Naziv projekta u e-mailu je naziv iz panela Web objava. Projekt bez naziva piše se kao Projekt.
- Tekst je na jeziku sučelja.
Savjet
Ploče i okove često naručuješ kod različitih dobavljača. Pošalji isti tekst dvaput i u svakom e-mailu obriši odlomak koji tom dobavljaču ne treba.
CSV u Excelu¶
CSV datoteke imaju stupce odvojene točkom-zarezom i kodiranje UTF-8 s oznakom. Excel ih otvara dvoklikom, sa stupcima na mjestu i ispravnim slovima č, ć, đ, š, ž. Količine m² i metri imaju decimalni zarez.
U narudzba_ploce_trake.csv su dvije tablice jedna ispod druge: ploče, prazan redak, pa kant.
Česte greške i rješenja¶
Odaberite mapu ili najprije spremite projekt. Projekt nije spremljen, a polje Mapa je prazno. Spremi projekt (Ctrl+S) i pokreni paket ponovno, ili klikni ikonu mape i odaberi mapu.
Polje Mapa je crveno. Put počinje s //, što znači mapu projekta. To nije greška; klikni OK.
Paket je u mapi prethodnog projekta. Prozor pamti zadnju mapu dok ne zatvoriš program. Prije OK provjeri polje Mapa.
Nema datoteke crteža. Tijekom renderiranja pritisnut je Esc ili je izvoz crteža javio Izvoz nije uspio. Izvezi crteže gumbom Izvoz svega u PDF.
Paket stane s porukom Proizvodni paket: U sceni nema elemenata. Projekt ima samo slobodne ploče, pa nema montažnih uputa. Isključi kvačicu Montažne upute i pokreni paket ponovno. Datoteke izvezene prije toga su već u mapi.
U mapi su stare datoteke. Paket prepisuje samo datoteke istog naziva. Nakon promjene naziva projekta isprazni mapu ili izvezi u novu.
U paketu nema fronti. Fronte su skrivene s Shift+F. Klikni Prikaži fronte u zaglavlju i ponovi paket.
U narudžbi nema broja ploča. Krojenje: dijagrami rezanja je isključeno, ili neki dio tog dekora ne stane ni na jedan format. Uključi krojenje, odnosno provjeri formate u cjeniku. Vidi Nesting i cjenik ploča.
Radna ploča nije među pločama u narudžbi. Radne ploče su u odlomku OKOVI, kao komad s mjerom.
Provjera javlja Nema cijene za dekor koji ima cijenu. Dekor u cjeniku nije upisan po šifri i strukturi (npr. U702-ST9), ili cijena nije u stupcu te debljine. Vidi Upiši cijenu u cjenik.
Provjera javlja preklapanje elemenata koji se ne dodiruju. Vrata su otvorena (O). Zatvori ih i pokreni provjeru ponovno.
Prikaži u sceni ne postoji uz nalaz. Nalaz se ne odnosi na jedan objekt: cijene, korpusi bez bušenja i dupli nazivi nemaju gumb.
Izvoz javi grešku s licencom. Probni period ili pretplata su istekli. Vidi Kad probni period ili pretplata istekne.
Prečaci u ovom poglavlju¶
| Tipka | Radnja |
|---|---|
| Ctrl+Shift+E | Proizvodni paket: otvori prozor paketa. Pokazivač mora biti iznad 3D pogleda |
| Esc | Prekini renderiranje crteža (paket ili Izvoz svega u PDF) |
| Ctrl+S | Spremi projekt. Bez spremanja paket nema zadanu mapu |
| Shift+F | Sakrij fronte. Skrivene fronte ne ulaze u paket ni u provjeru |
| O | Otvori / zatvori vrata i ladice. Zatvori ih prije provjere |
| 1 2 3 | Pomakni element po X, Y ili Z, npr. kad se preklapa sa susjedom |
Svi prečaci su u poglavlju Prečaci.
Dalje¶
Time je dio Proizvodnja i CNC gotov. Sljedeće poglavlje: Ormar s pretincima i šipkom
